西安市建筑工程安全生产标准化图册（2023版）丨市建发〔2023〕76号

1 平台管理应用

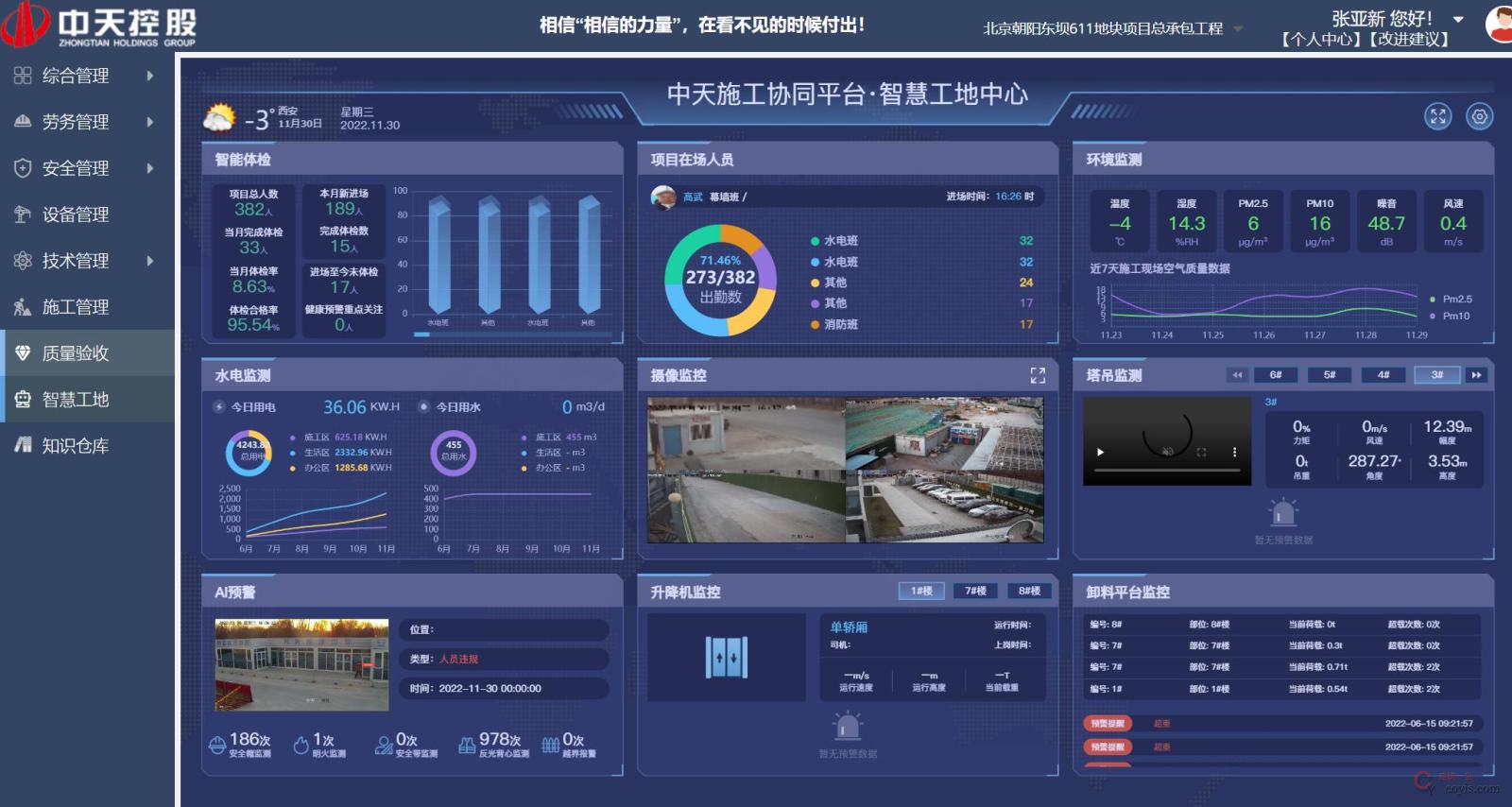

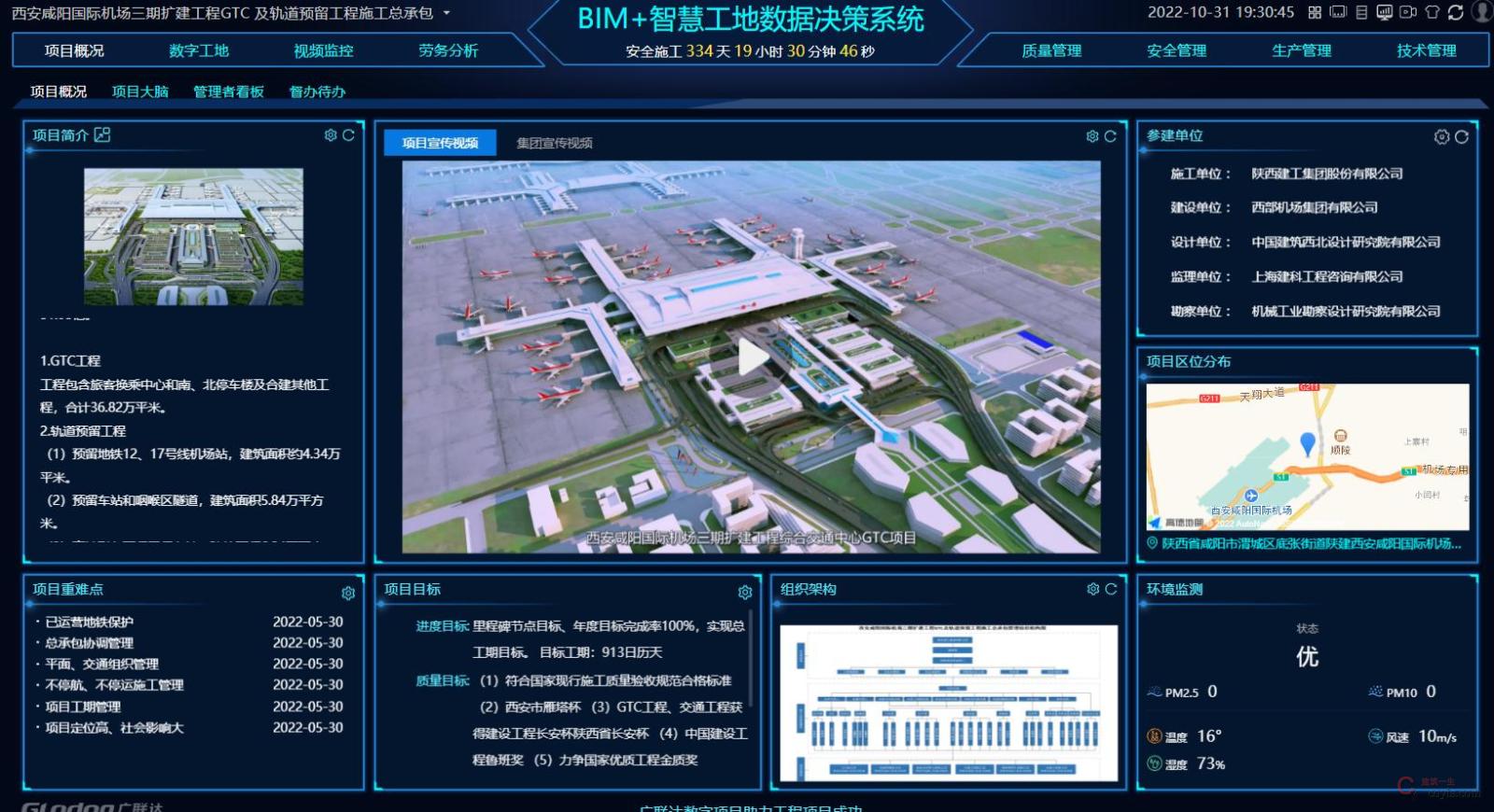

1.1 智慧工地管理中心

智慧管理平台是项目管理的信息综合门户，通过建立开放的数据接口标准，集成各应用系统数据，以平面图、全景图、BIM模型等为信息载体，对施工现场“人、机、料、法、环”等关键要素做到全面感知和实时互联,实现施工项目管理的数字化、系统化、智能化，助推安全管理目标实现。

以进度为主线，成本为核心，利用大数据，集成项目软、硬件系统，实时汇总数据，实现建筑实体、生产要素、管理过程的全面数字化，为项目提供生产提效、管理有序、成本节约、风险可控的项目数字化解决方案。

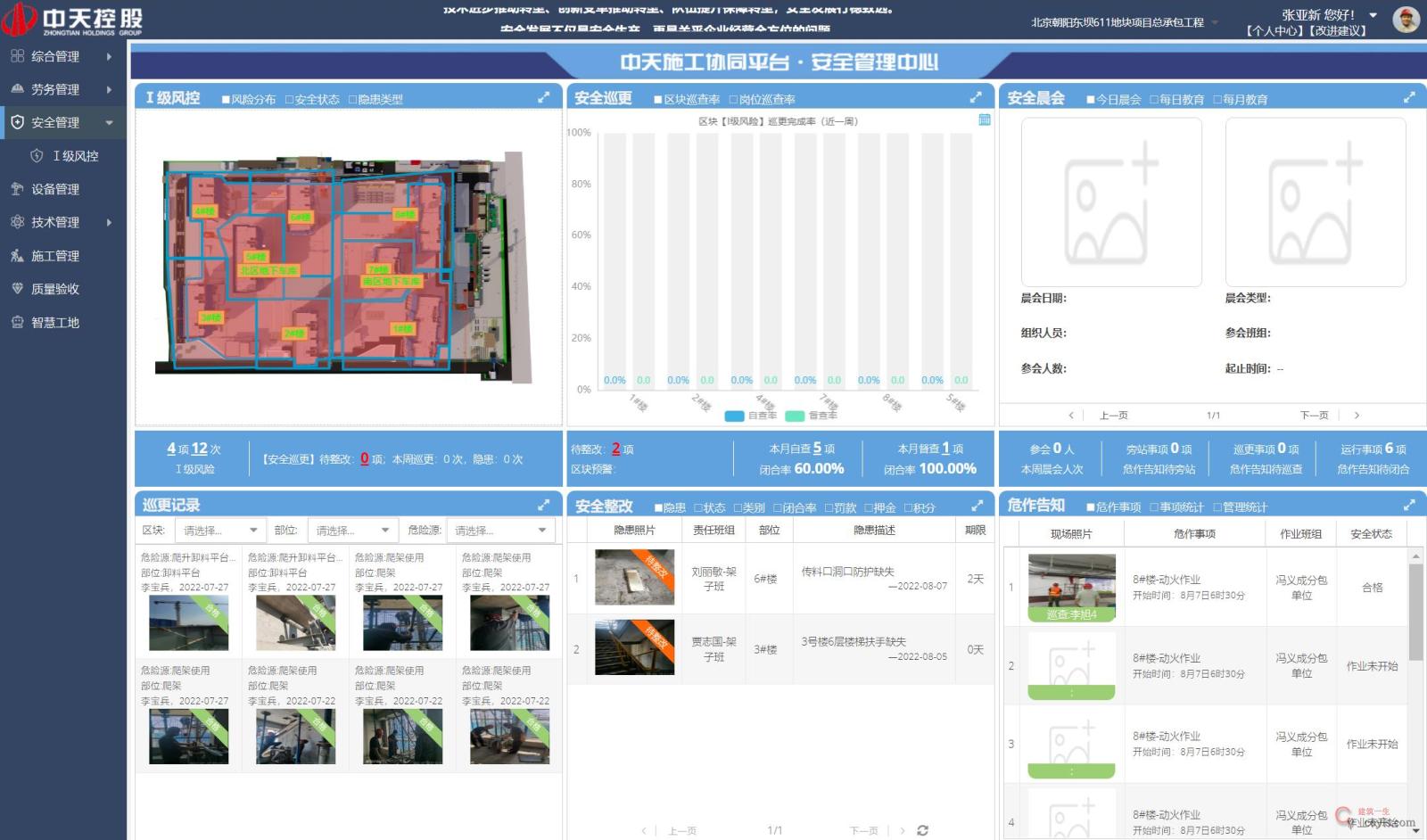

1.2 安全管理中心

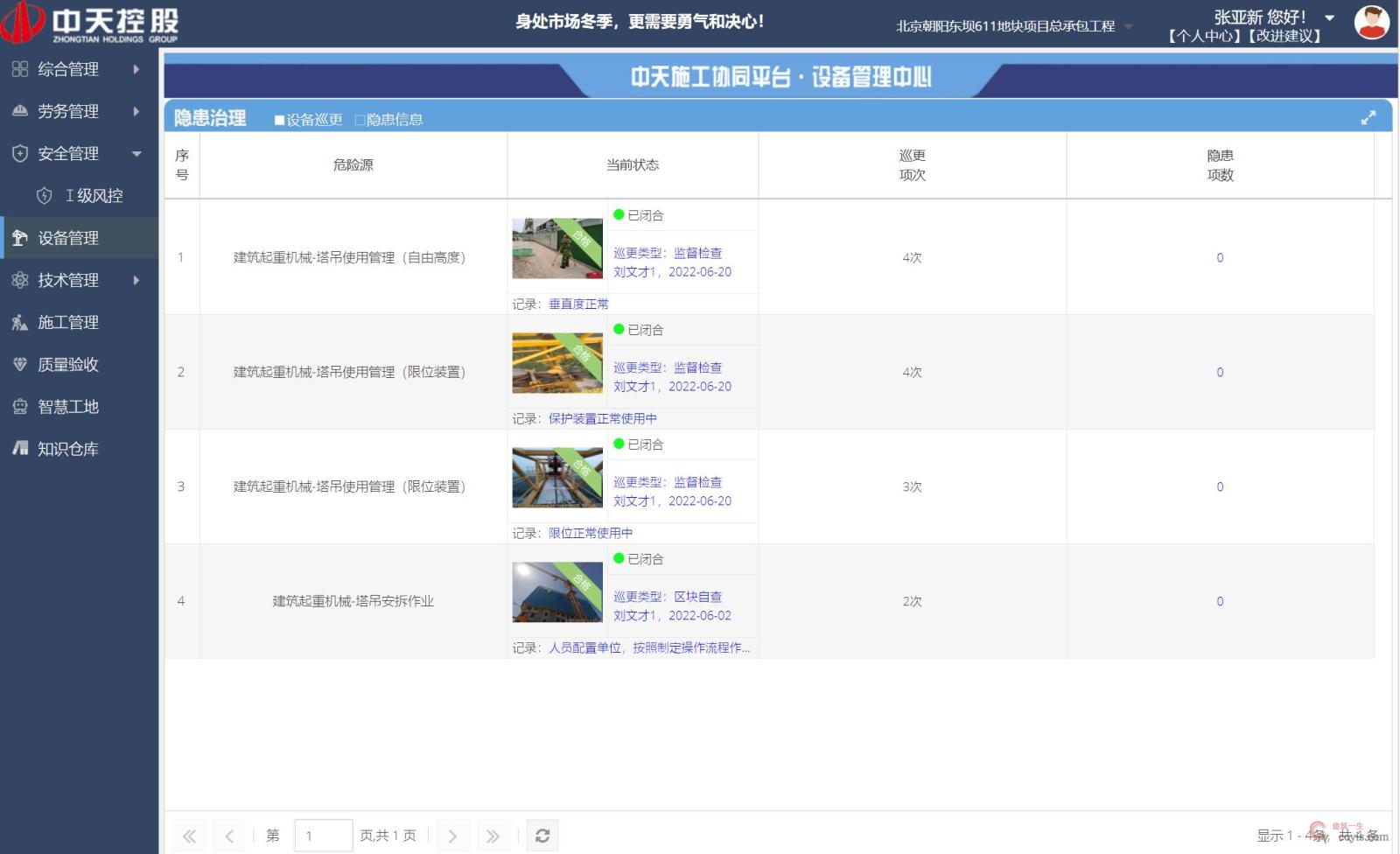

通过PC端后台数据统计，手机端app便捷上传各类数据，实现无纸化办公，集成安全晨会、一级风控、安全巡更、危作告知、安全检查等模块，夯实项目安全管理体系。

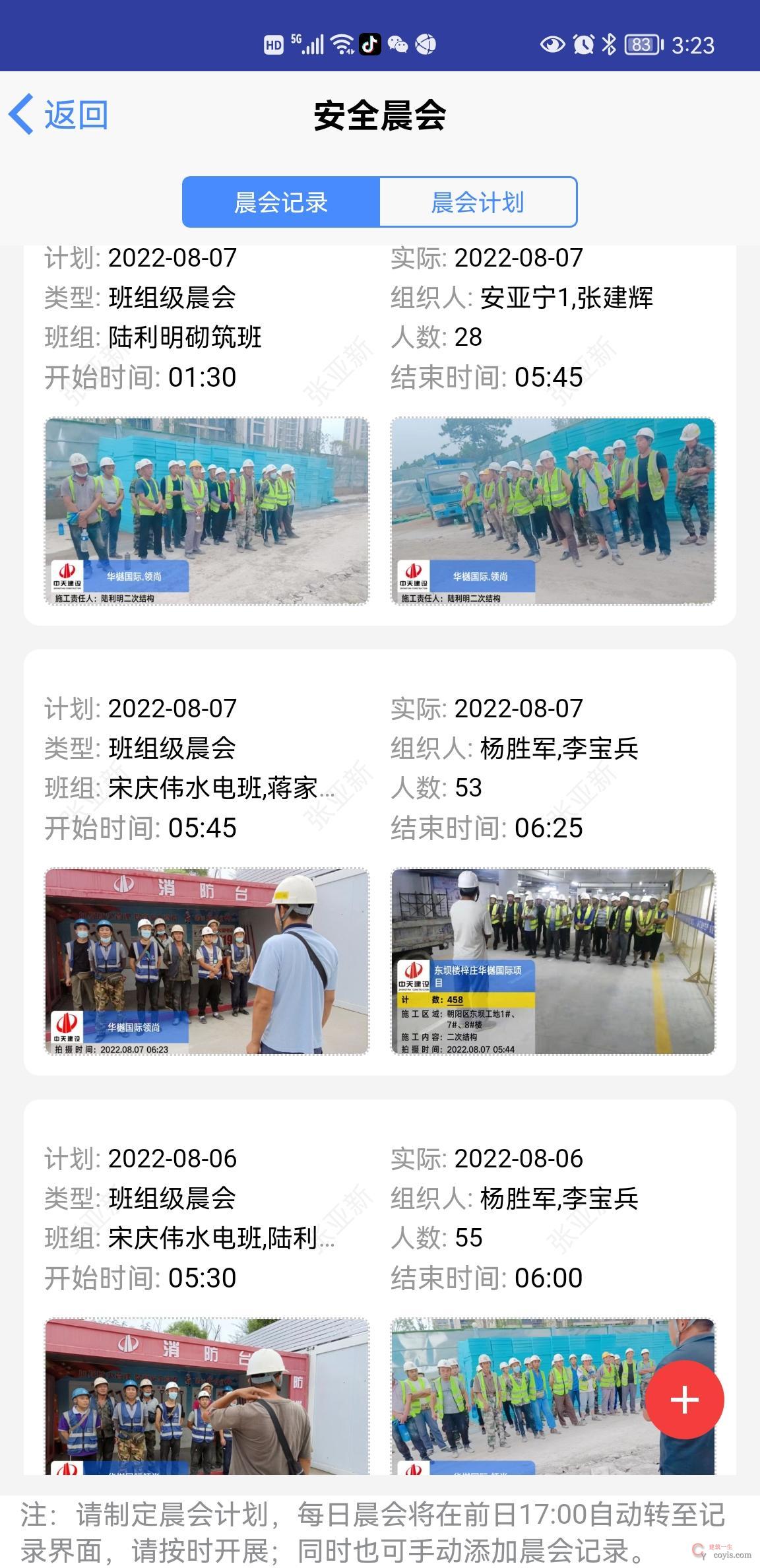

1.安全晨会：每周对晨会班组进行计划，每日分班组开展晨会教育，将教育起始终止时间，教育人数，教育现场照片进行记录，保障晨会开展的真实性。

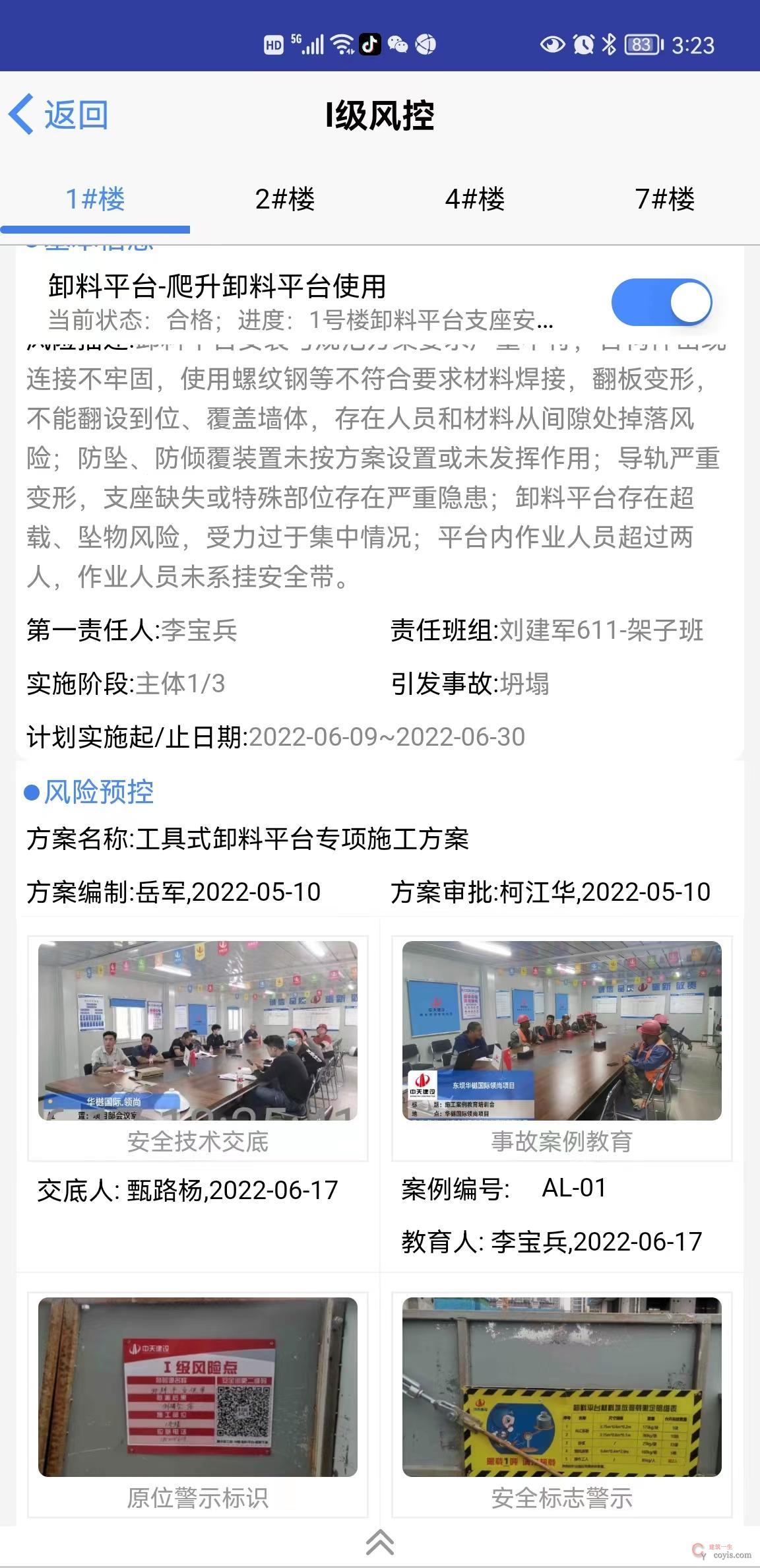

2.一级风控：结合双重预防机制，将单位工程进行分部分项、作业工序、作业内容拆分，同时与过程中可能遇到的安全一级风险相结合，形成企业自身安全风险辨识评价指南库。指导项目风险辨识工作，通过过程使用可不断对数据库内容进行改进优化。

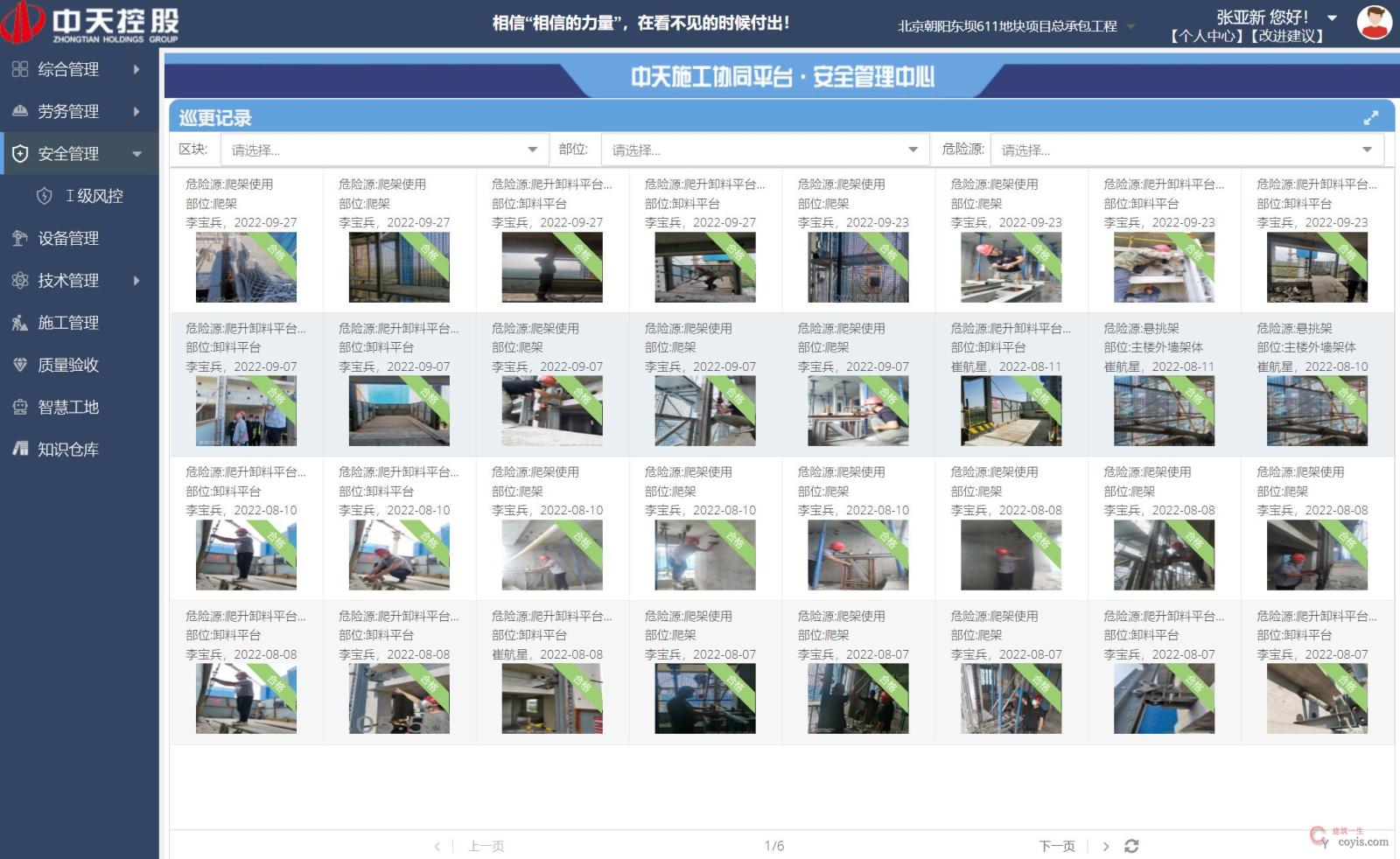

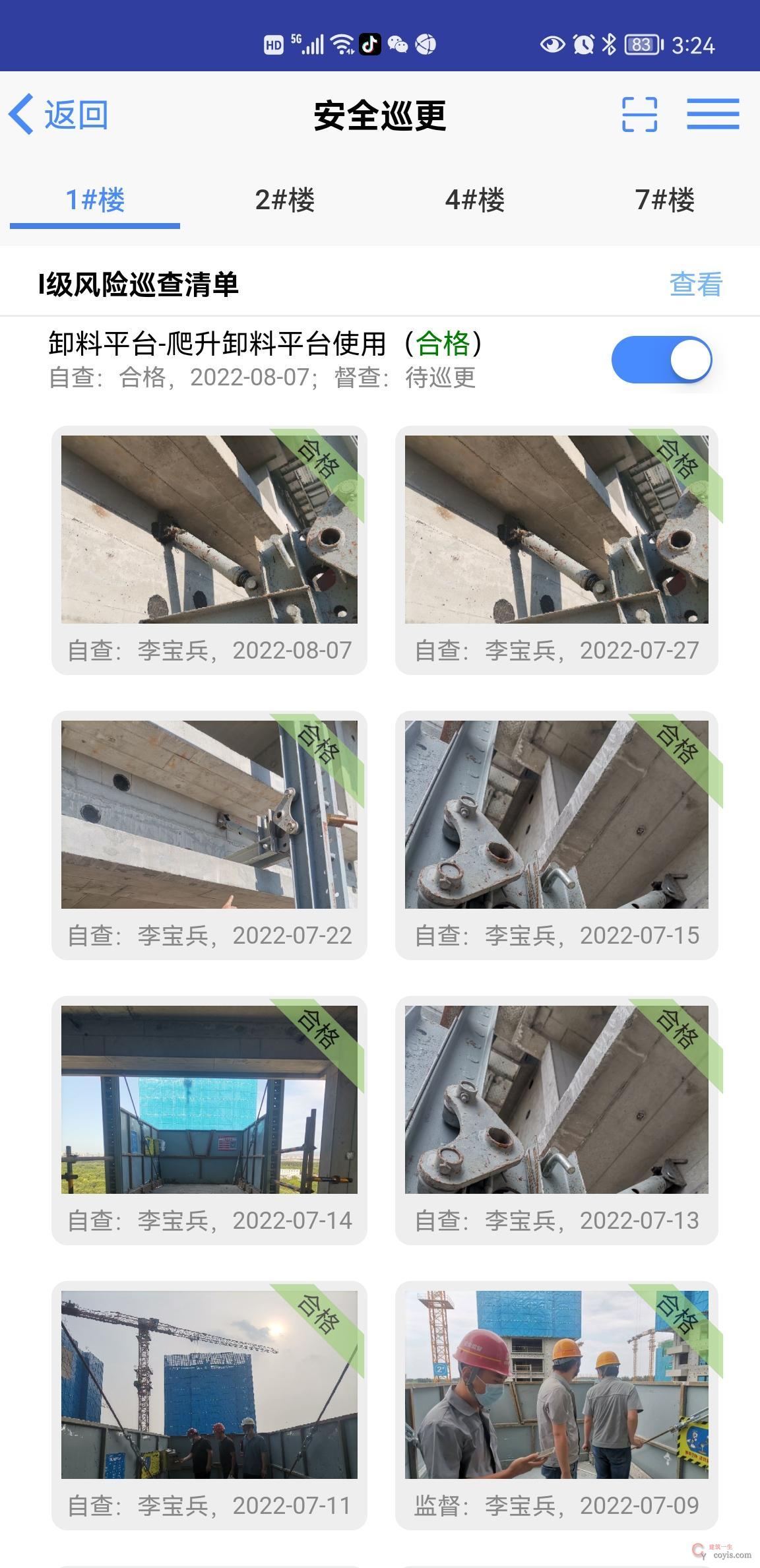

3.安全巡更：对项目已识别风险源录入平台，对各危险源区域自动生成二维码并可打印公示，定时对危险源区域进行巡更打卡、安全隐患排查，存在问题上传安全检查模块。

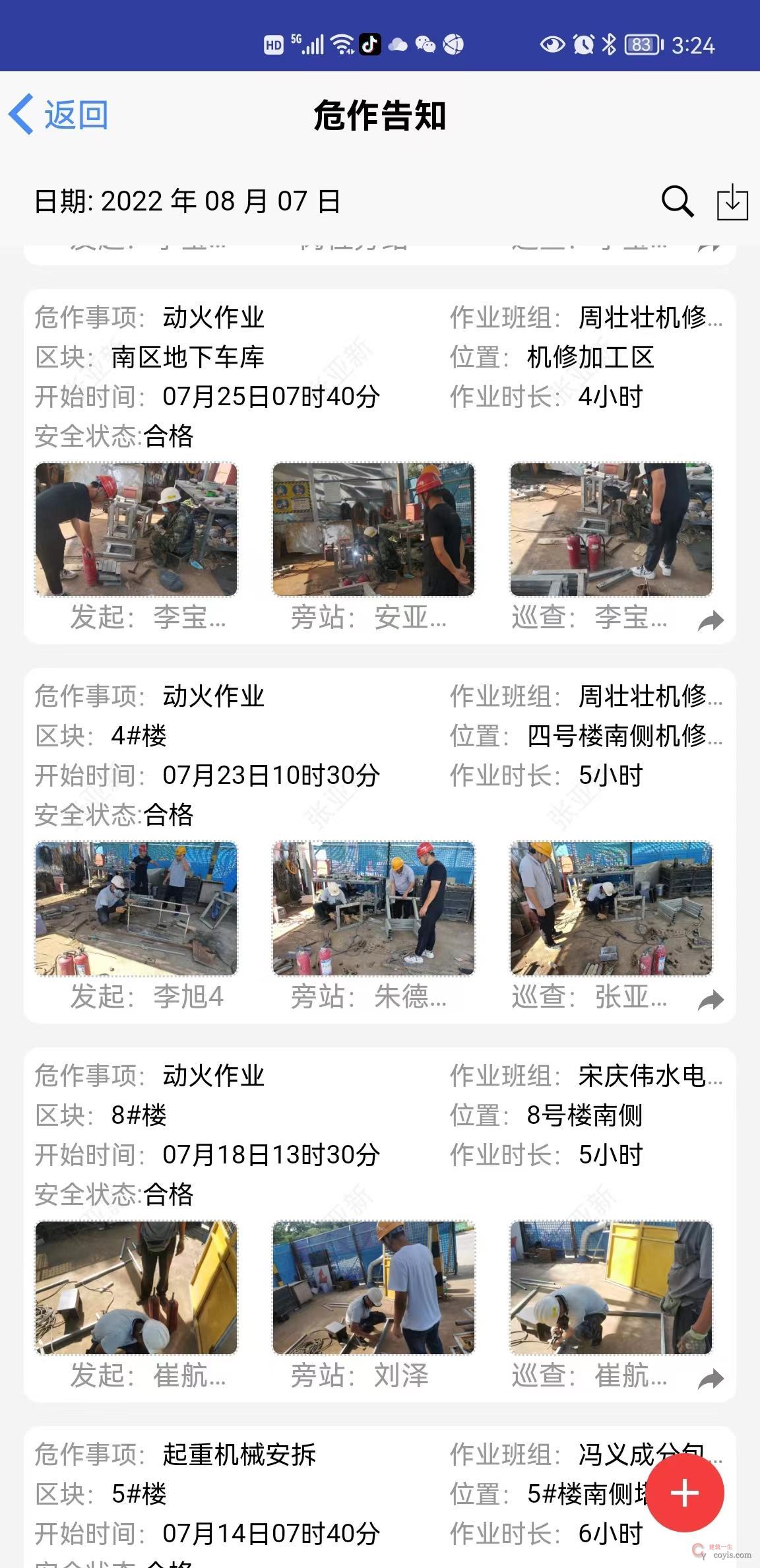

4.危作告知：现场危险作业可通过系统进行发起（工程部、分包方），根据设定的相关责任人进行危险作业审批，提升现场危险作业审批效率，对现场存在的危险作业进行有效管控。

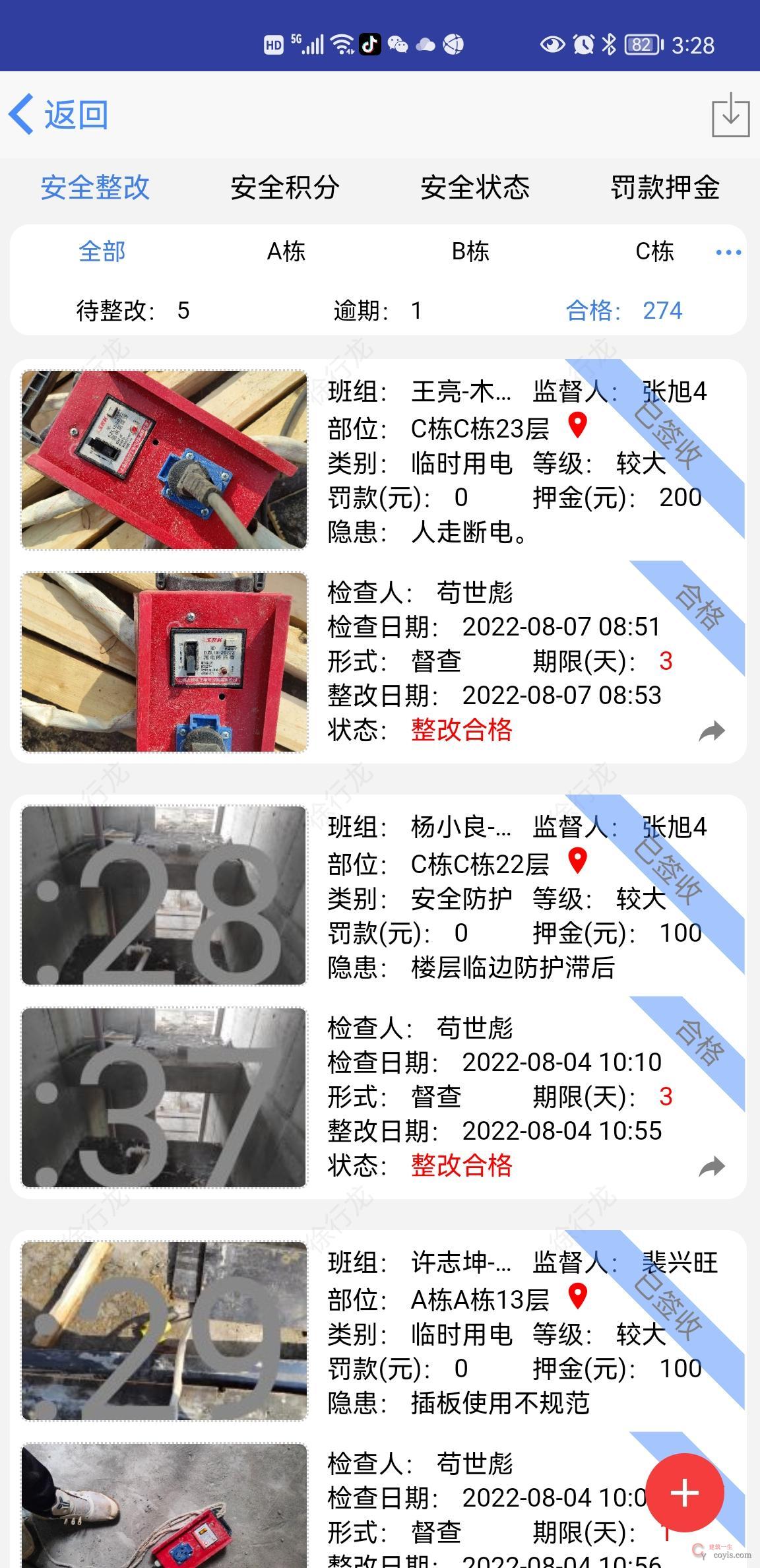

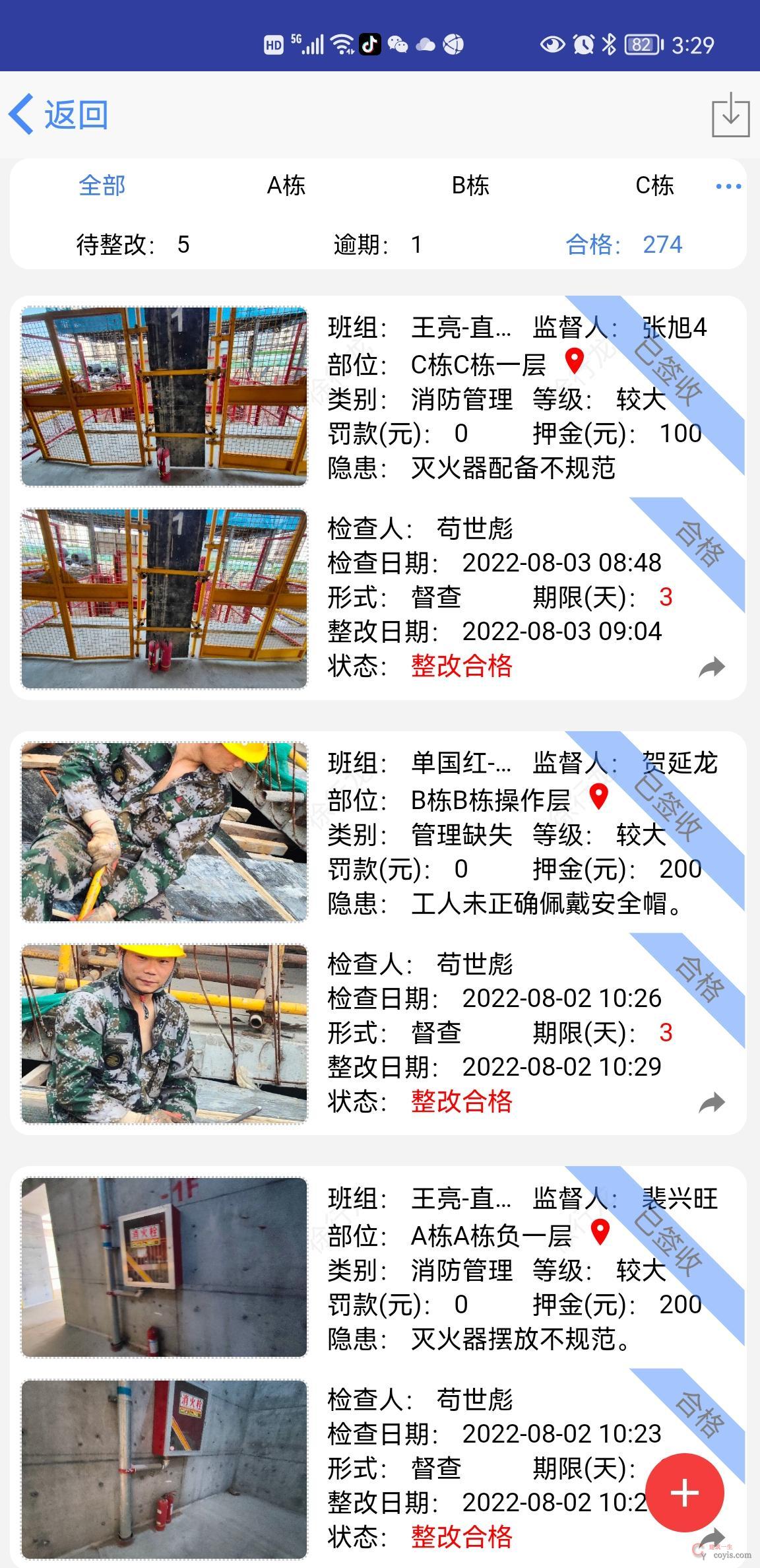

5.安全检查：建立安全检查计划，每日提醒项目相关人员定期到场检查，保证各项目按公司标准要求落实检查。可在系统中跟踪查询各项目及相关责任人安全检查落实情况，可远程快速掌握各项目及相关责任人履职情况。

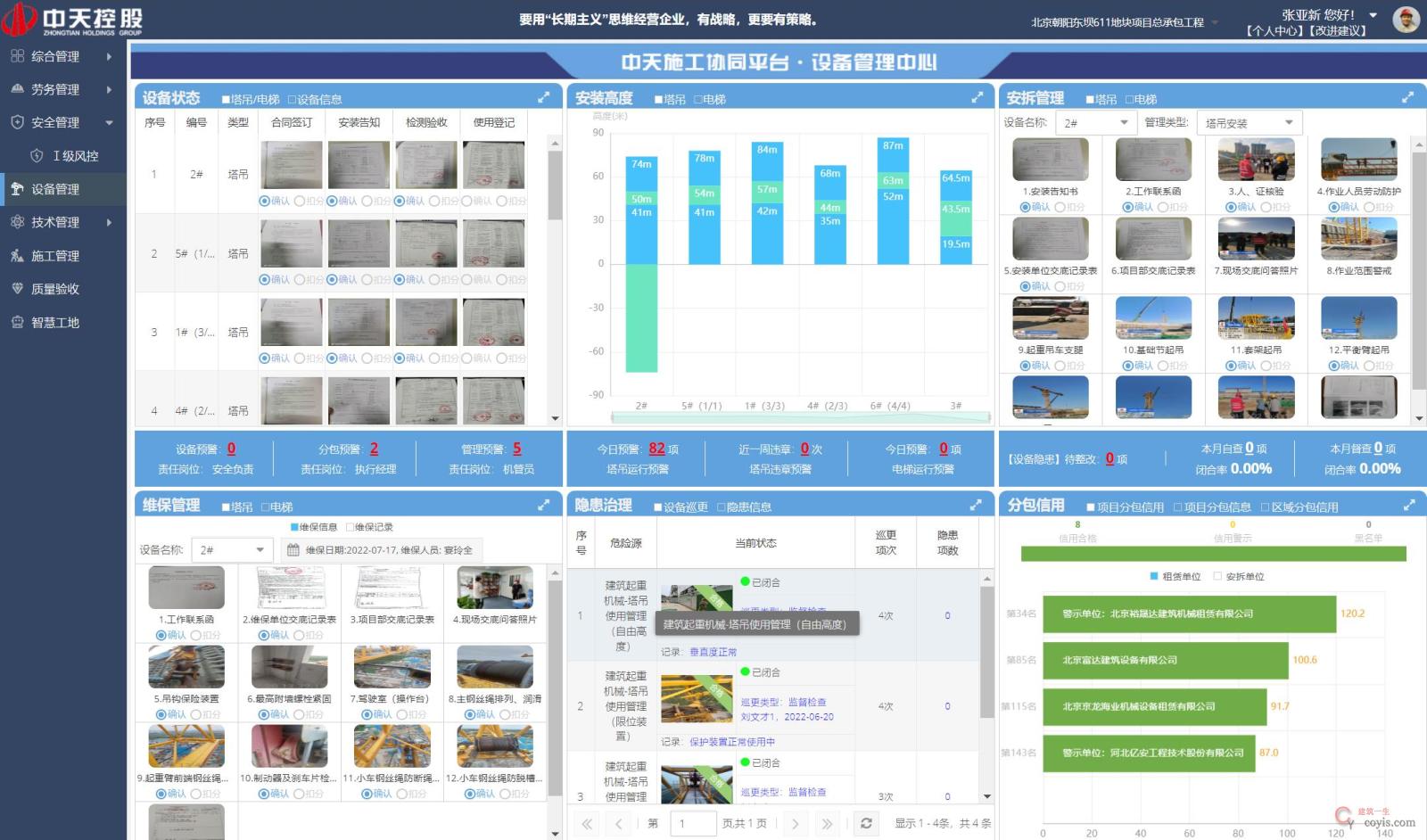

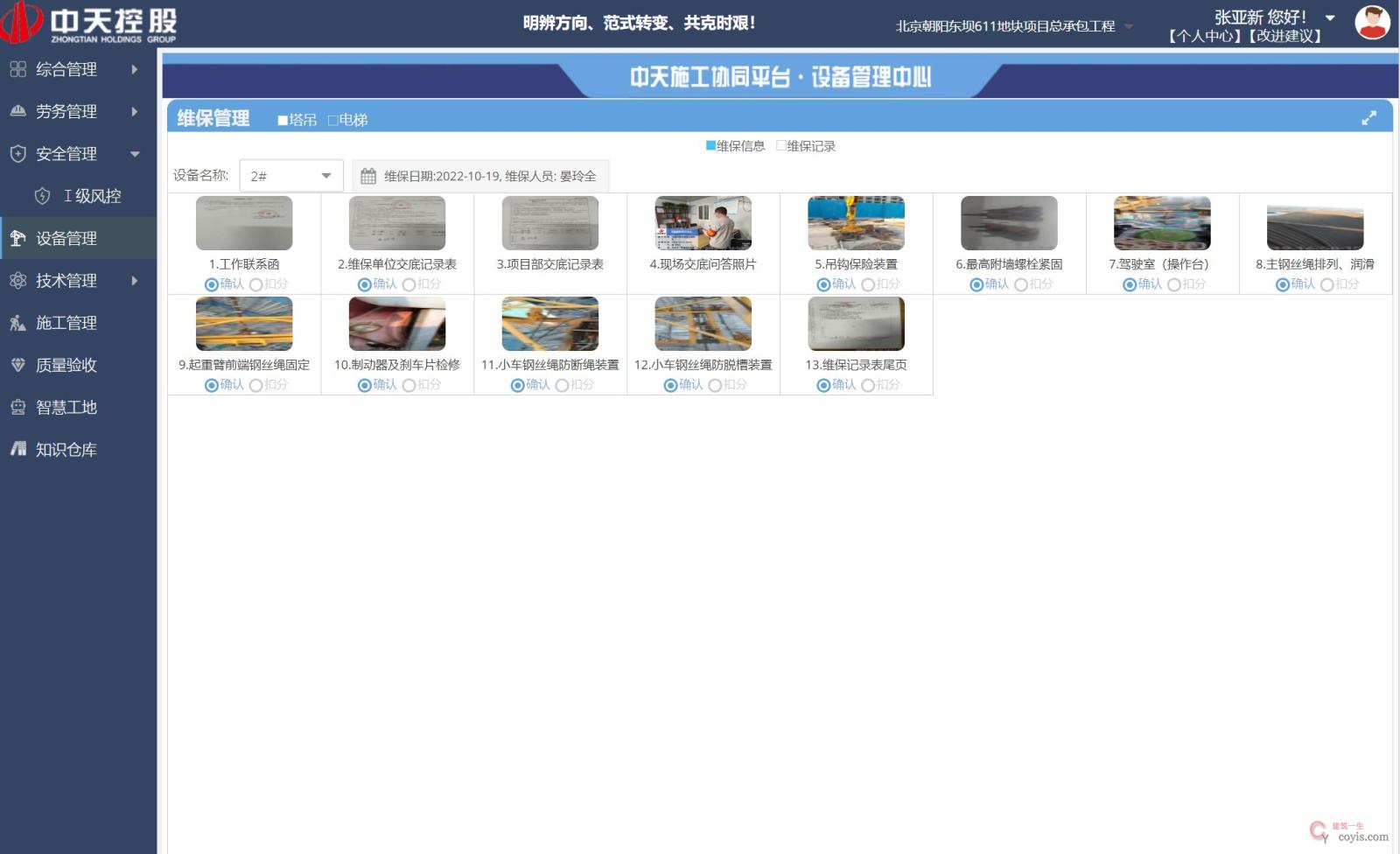

1.3 设备管理中心

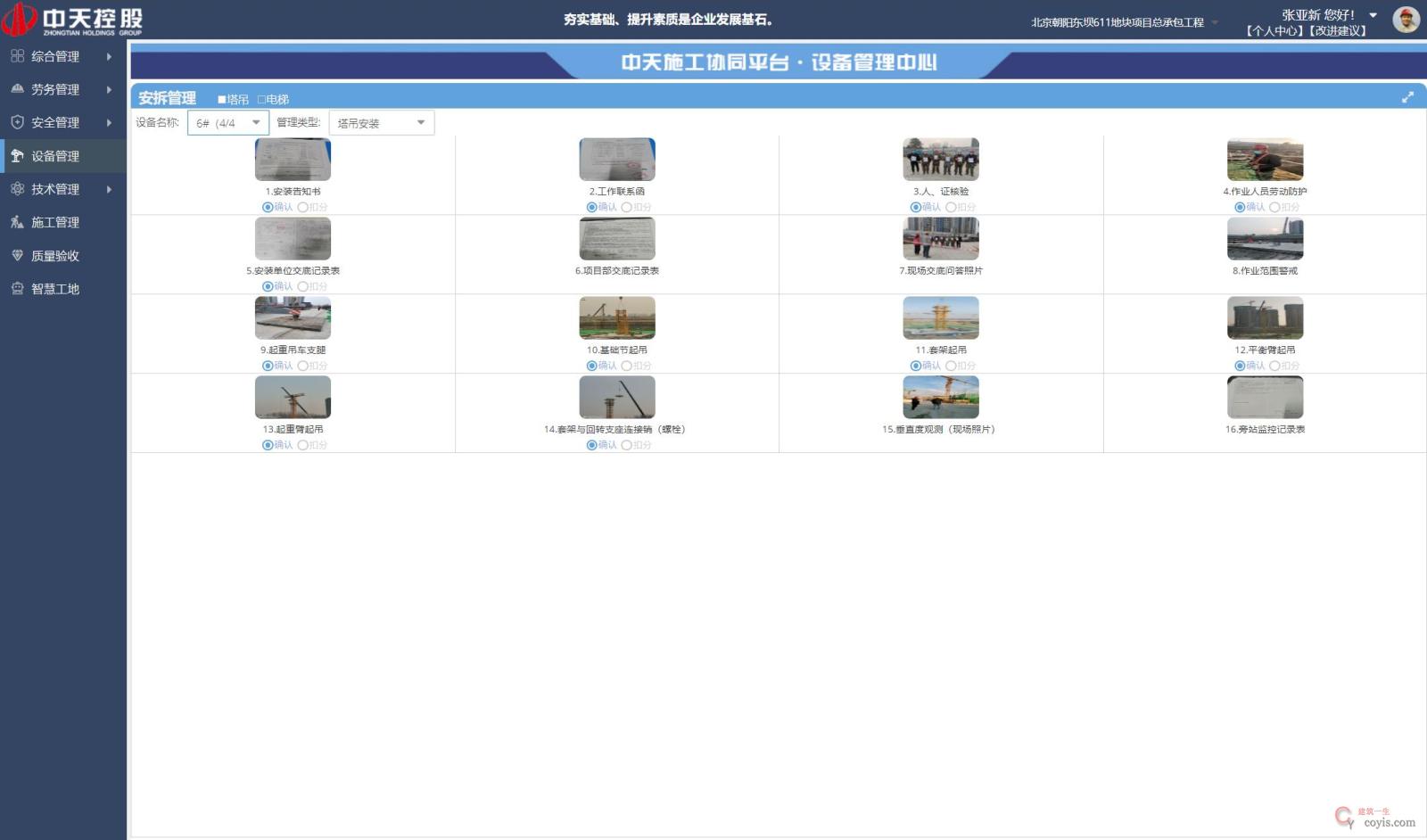

通过系统建立公司设备信息档案库，对各项目现存设备数量、具体设备类型及设备当前使用状态可远程掌握管控。

系统各模块相互关联，形成设备安全管理体系。某一管理环节出现异常，设备进行状态异常提醒。通过系统可提前预知设备安全风险，做到提前管控，保证风险及时排除。

每台设备在系统中具有唯一标识，系统基于设备各流程中的管理工作，可生成设备全生命周期履历，可查阅设备在之前项目使用过程中产生的隐患、故障等信息，避免问题设备进场。

2 BIM技术在安全管理中的应用

2.1 利用BIM技术对现场进行安全交底

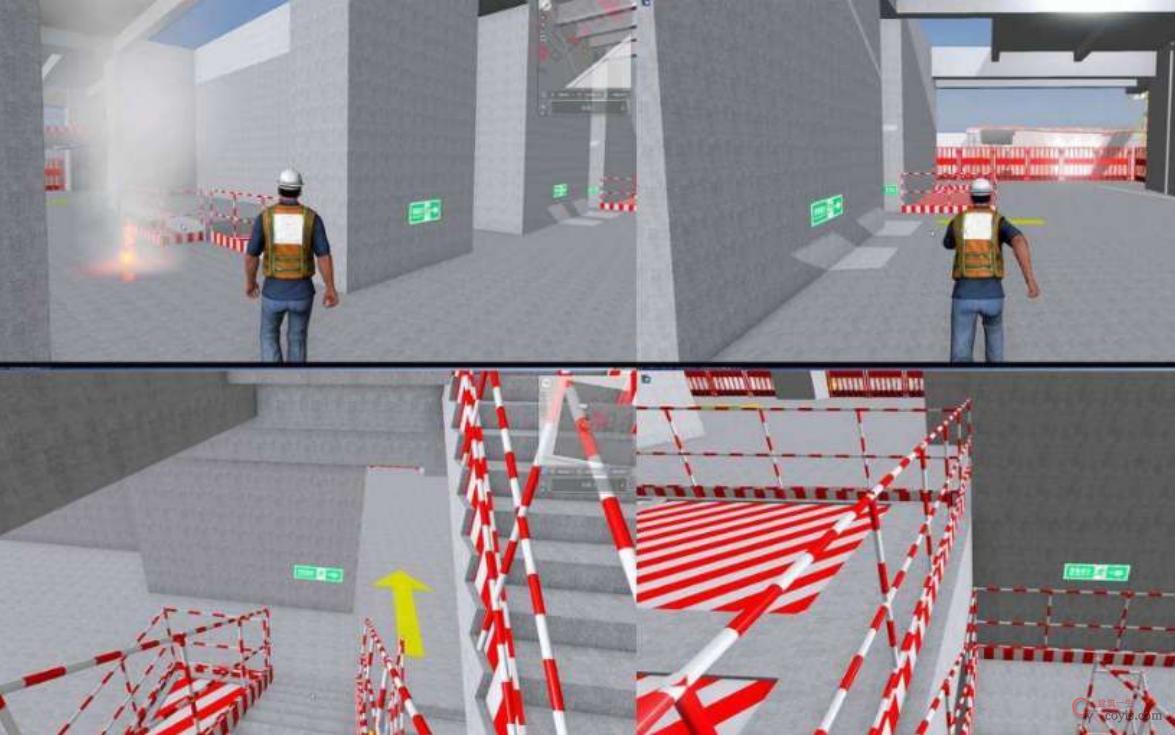

通过BIM技术建筑模型虚拟可视化特点，预先可以在电脑端绘制出各个施工阶段BIM模型，模型绘制完，进行项目全方位漫游及虚拟方案施工，从而事先对某些危险源进行识别，做到事先控制，事先防范。

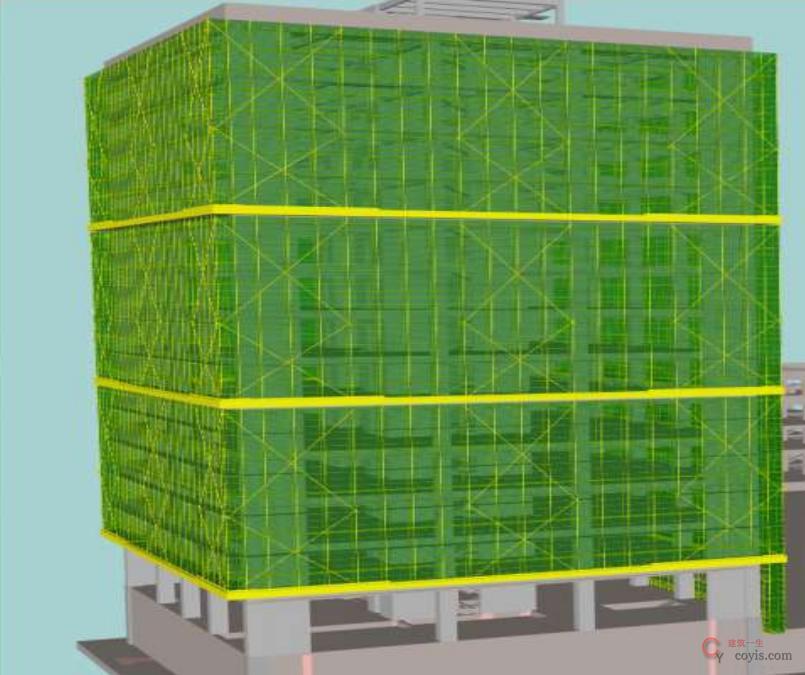

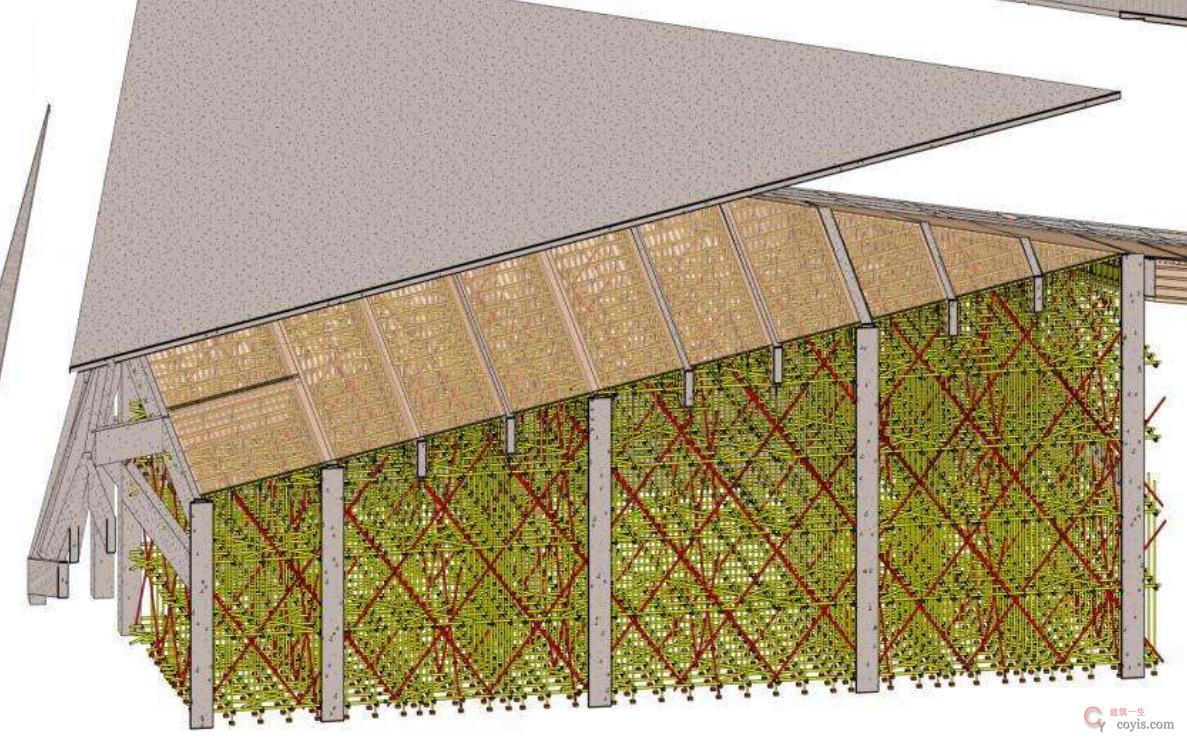

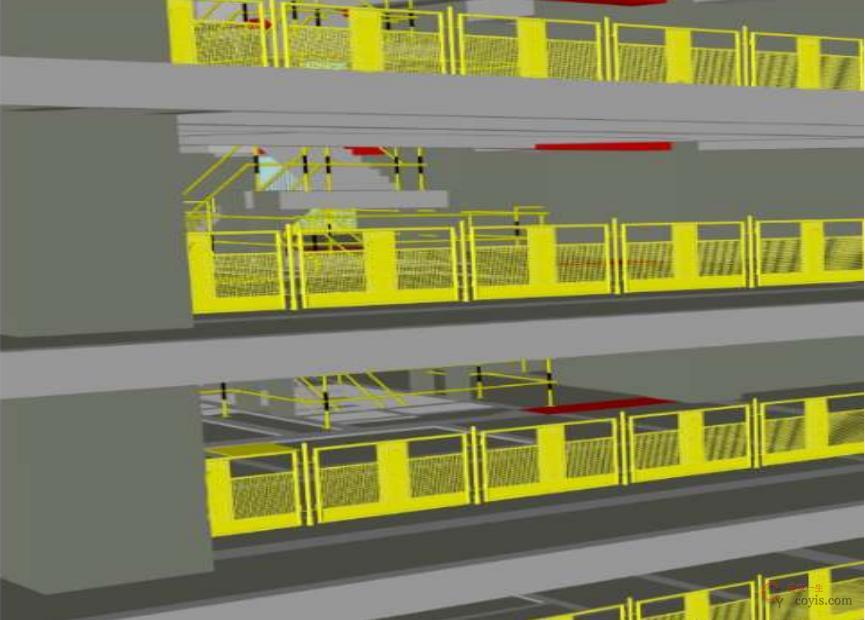

充分利用BIM模型可视化特点，对诸如基坑施工、脚手架施工、高大模板施工、临边洞口施工等潜在的危险源及工序进行三维安全技术交底，提前进行风险识别，从而使现场施工人员作业时规避安全风险。

2.2 利用BIM技术指导现场平面策划

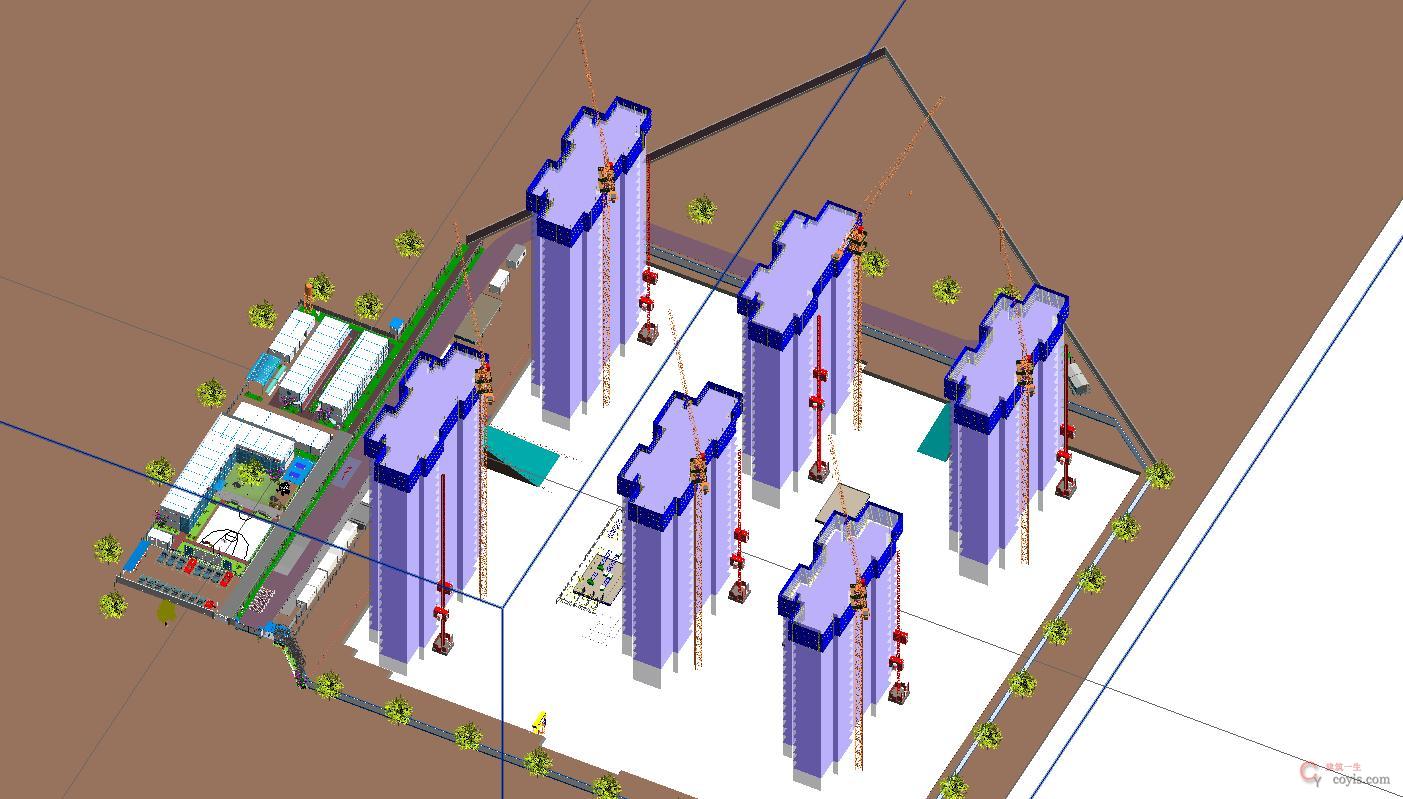

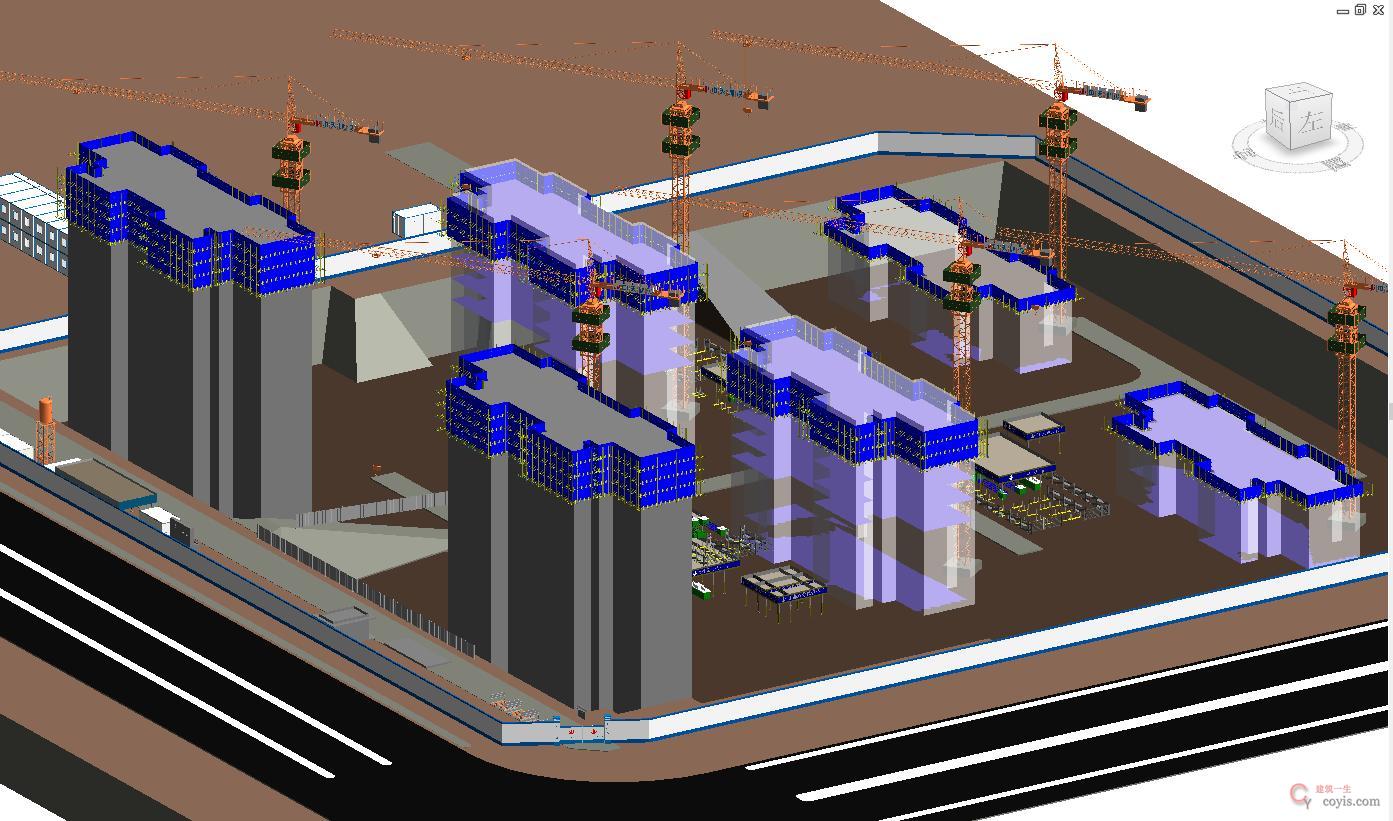

项目进场前，利用BIM技术进行施工各个阶段三维虚拟场地布置，为保证现场施工顺利有序进行，需要合理动态规划施工现场，从紧凑有序，节约施工用地，方便施工，减少材料周转，提高效率和符合卫生及安全技术要求等方面考虑，为项目节约材料运输费用并节省工期提供基础条件。

提前呈现现场施工情况及企业形象展示，有效解决场地布置疑难问题。

3 人员管理

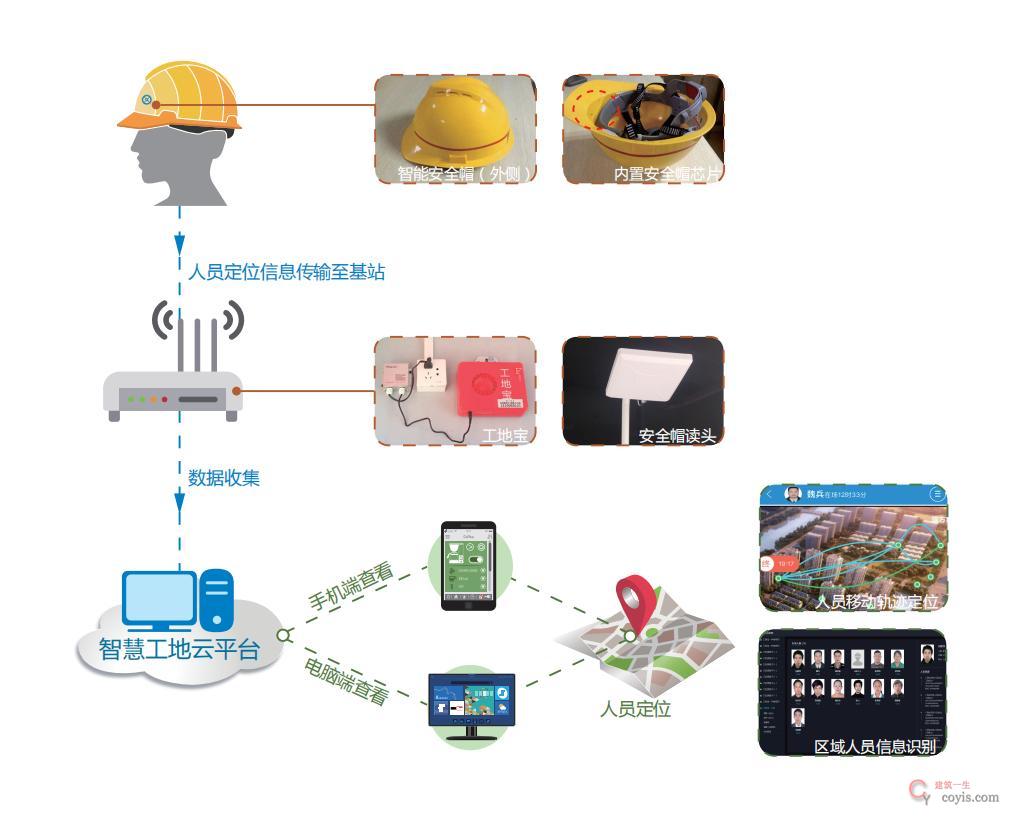

3.1 智能安全帽定位系统

系统组成：

智能芯片安全帽、工地宝、安全帽读头。

主要功能：

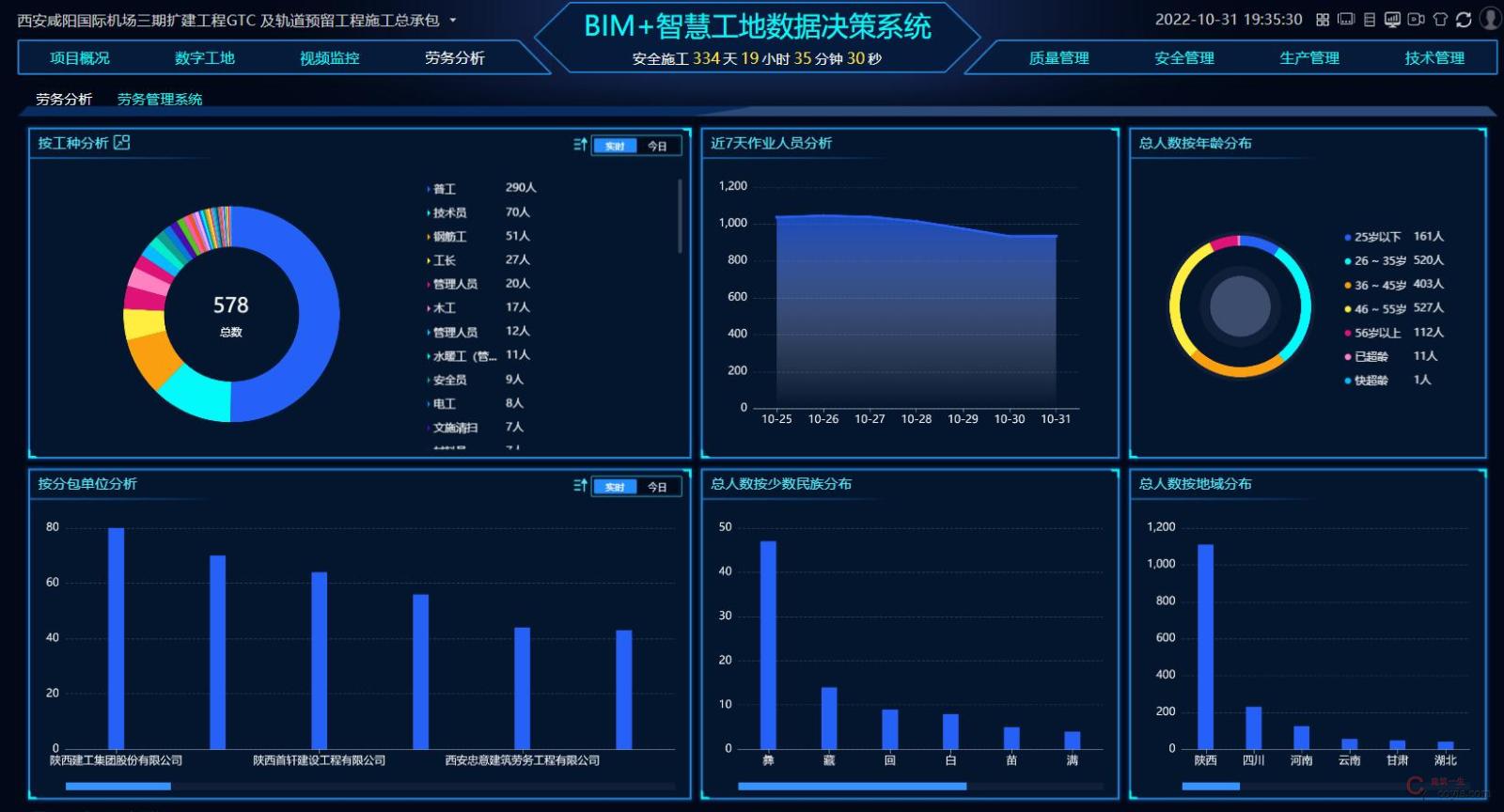

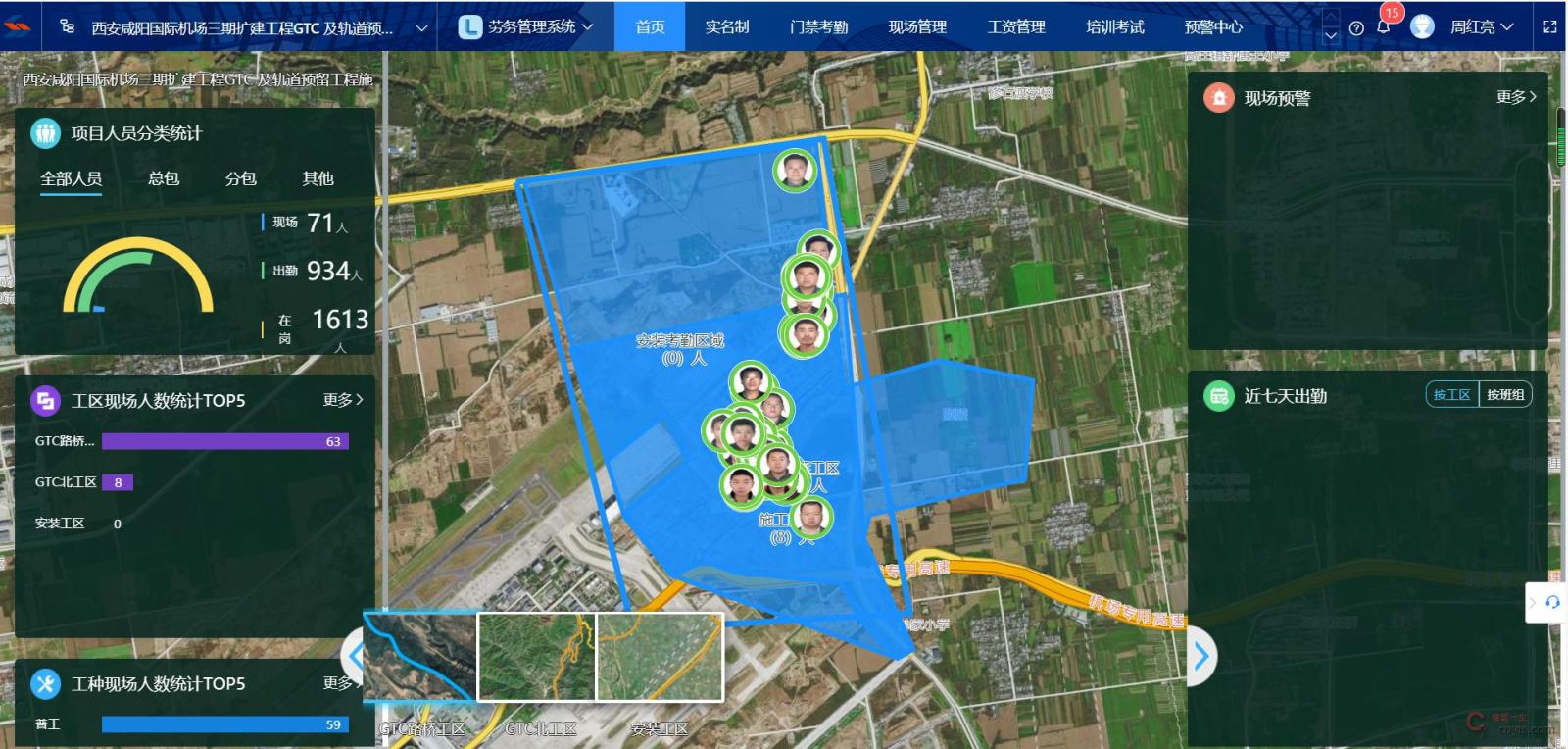

采用智能芯片安全帽，实现区域人员定位、人数统计，记录工人所在位置、移动轨迹、滞留时长等信息，将智能芯片与身份证绑定，实现劳务实名制管理，辅助劳务考勤。

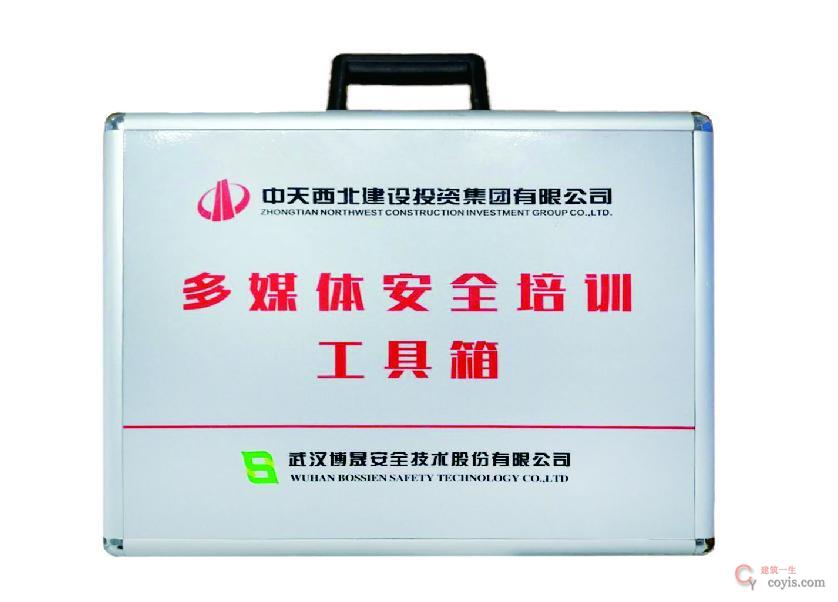

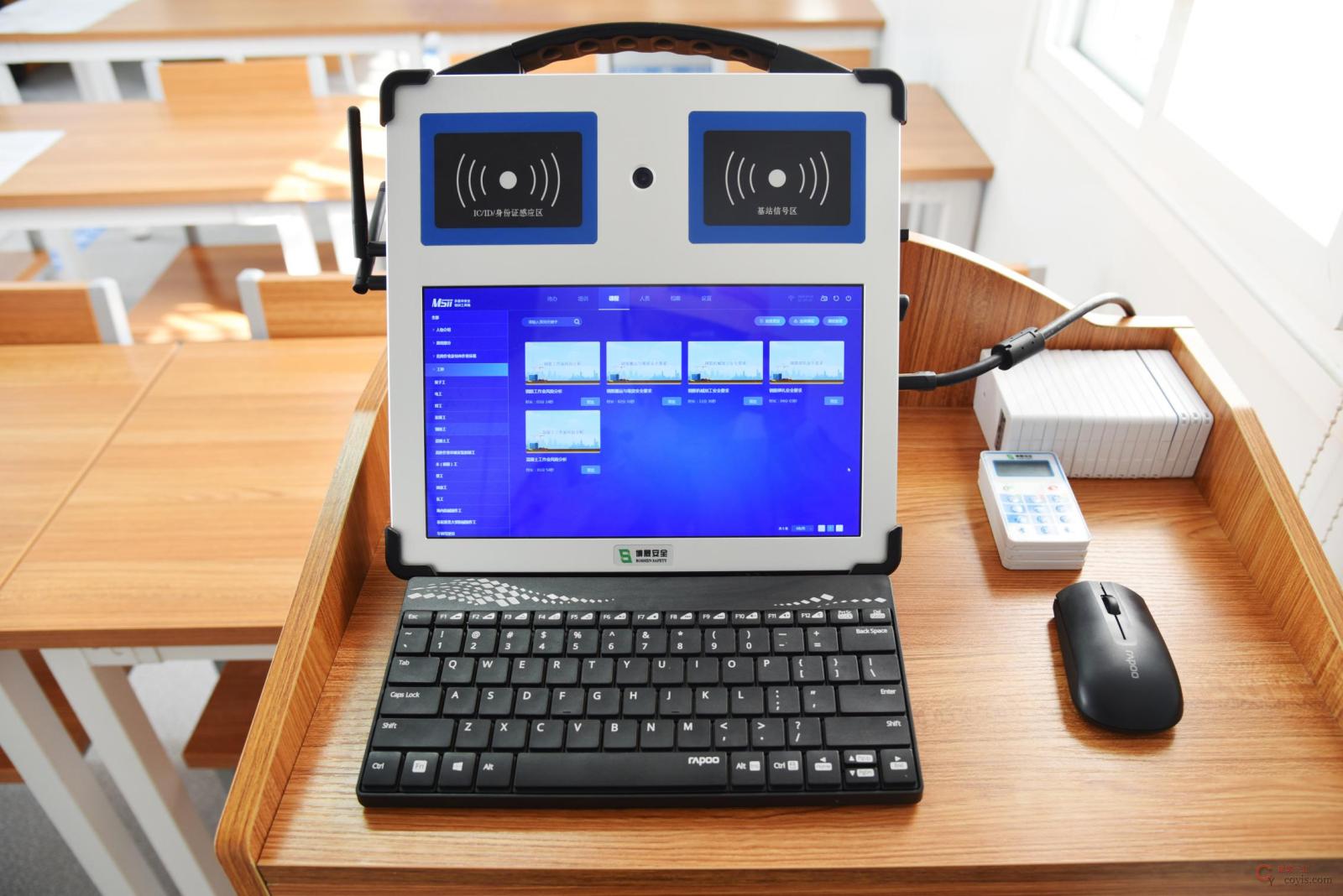

3.2 多媒体安全培训工具箱

破解传统安全培训、人员安全准入难题，多媒体安全培训工具箱是集实名制、多媒体培训、无纸化考试、自行生成档案等功能于一体的培训工具，配合安全培训管理平台，可实现安全培训大数据远程监控，并能与实名制管理平台无缝对接，从而形成线下移动培训、线上集中管理、智能安全准入的新型安全准入培训模式。

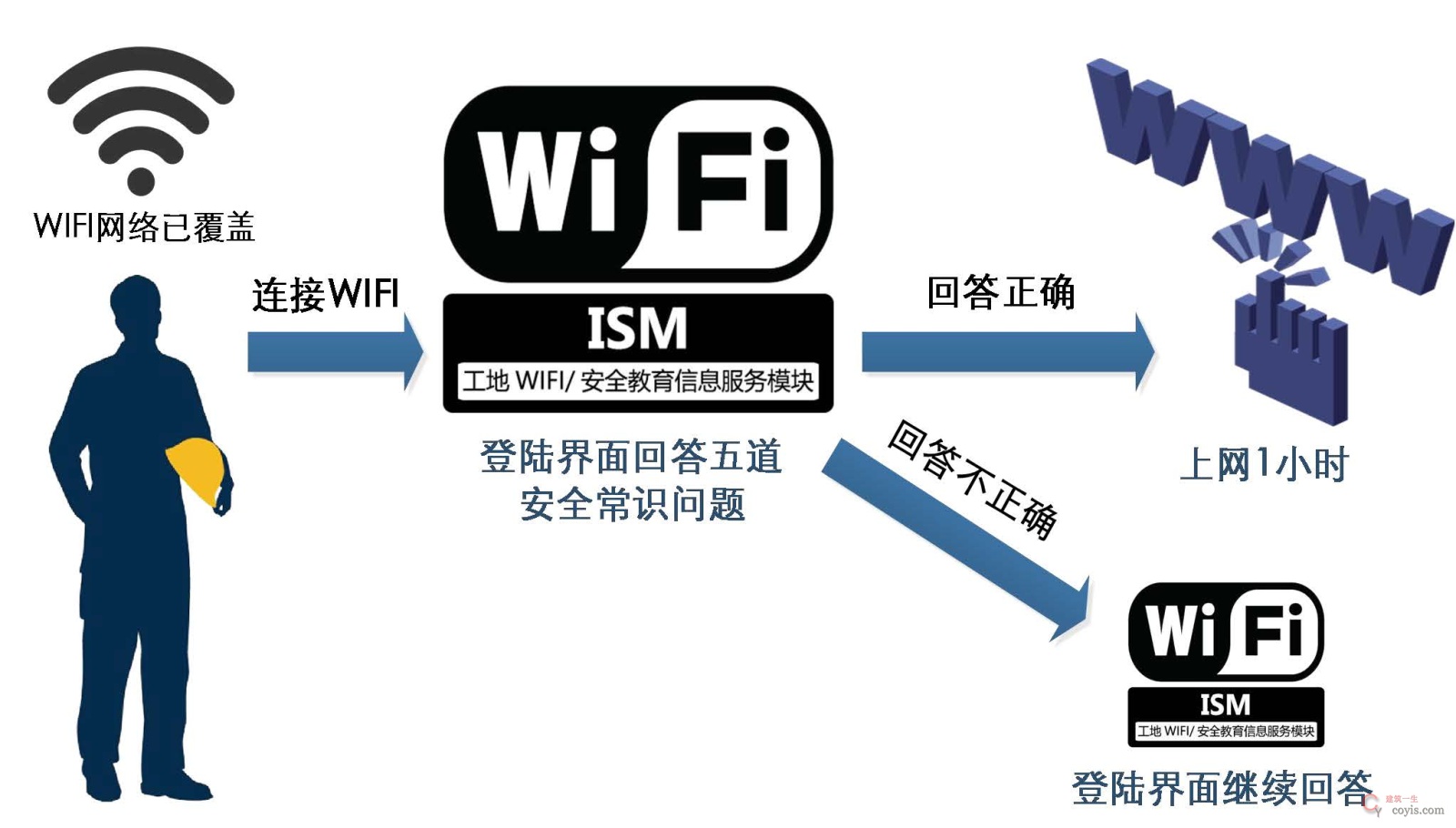

3.3 无线WIFI教育系统

应用场景：工人生活区

1.先答题后上网，潜移默化提高工人安全意识。

2.拓宽工地安全教育渠道，提高项目整体形象。

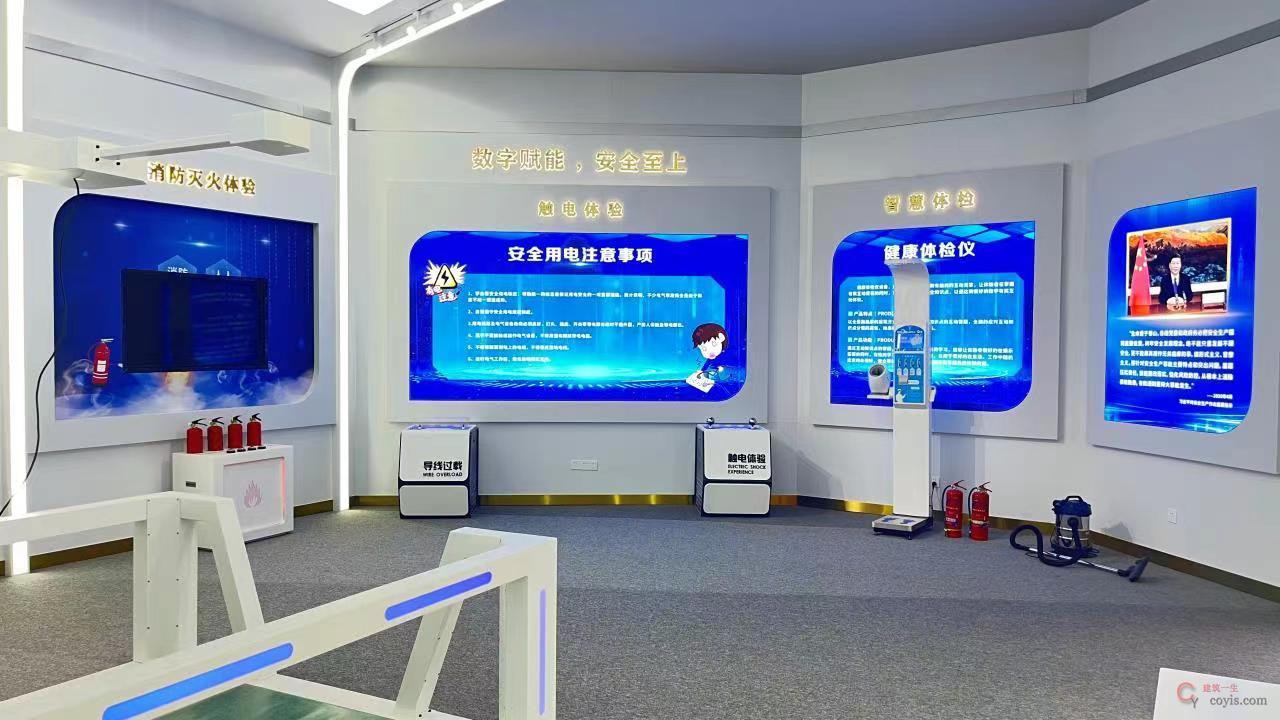

3.4 智慧安全体验馆

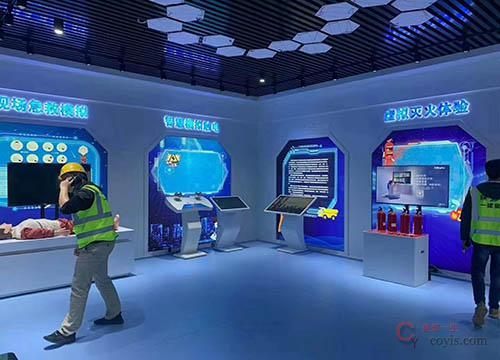

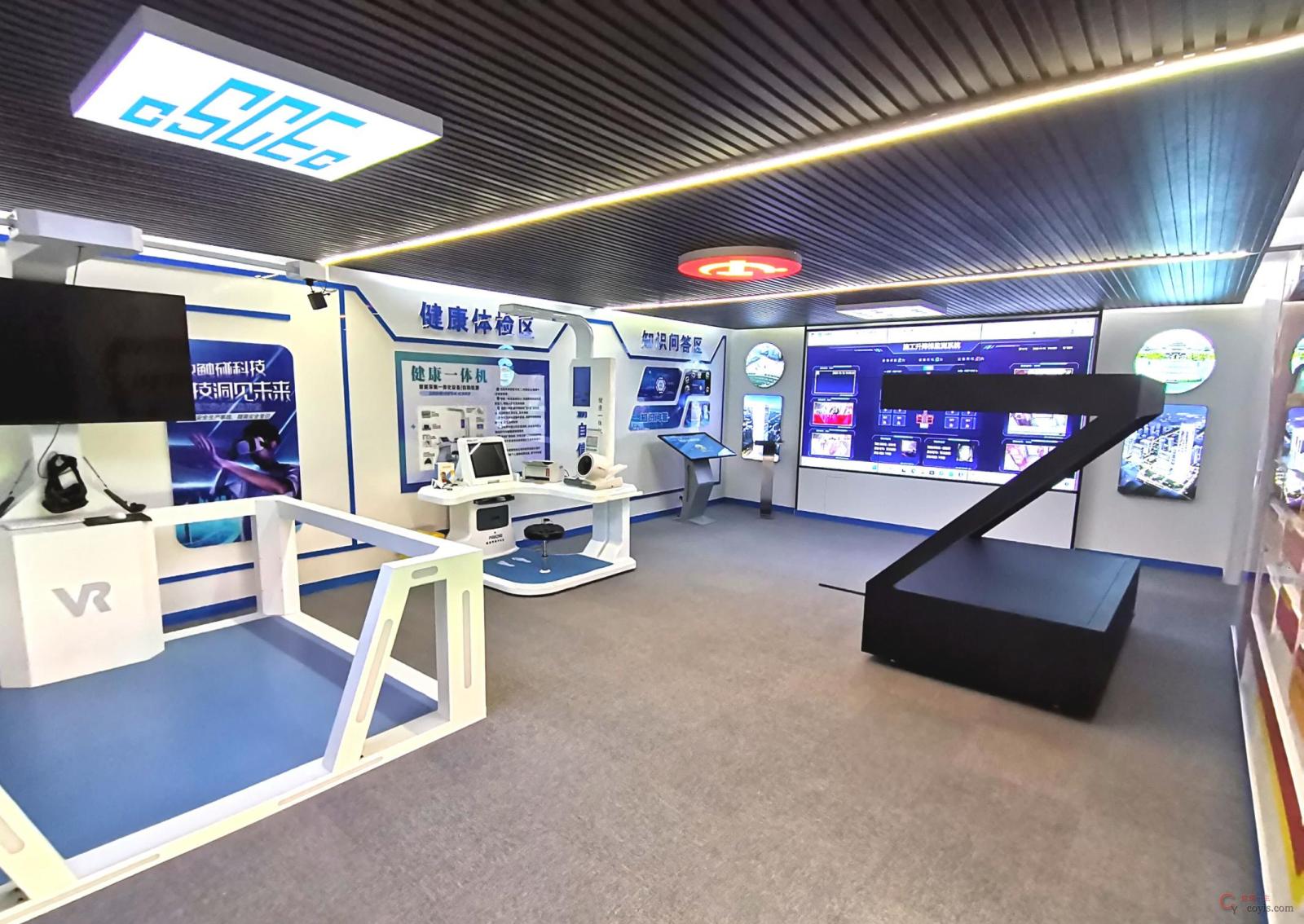

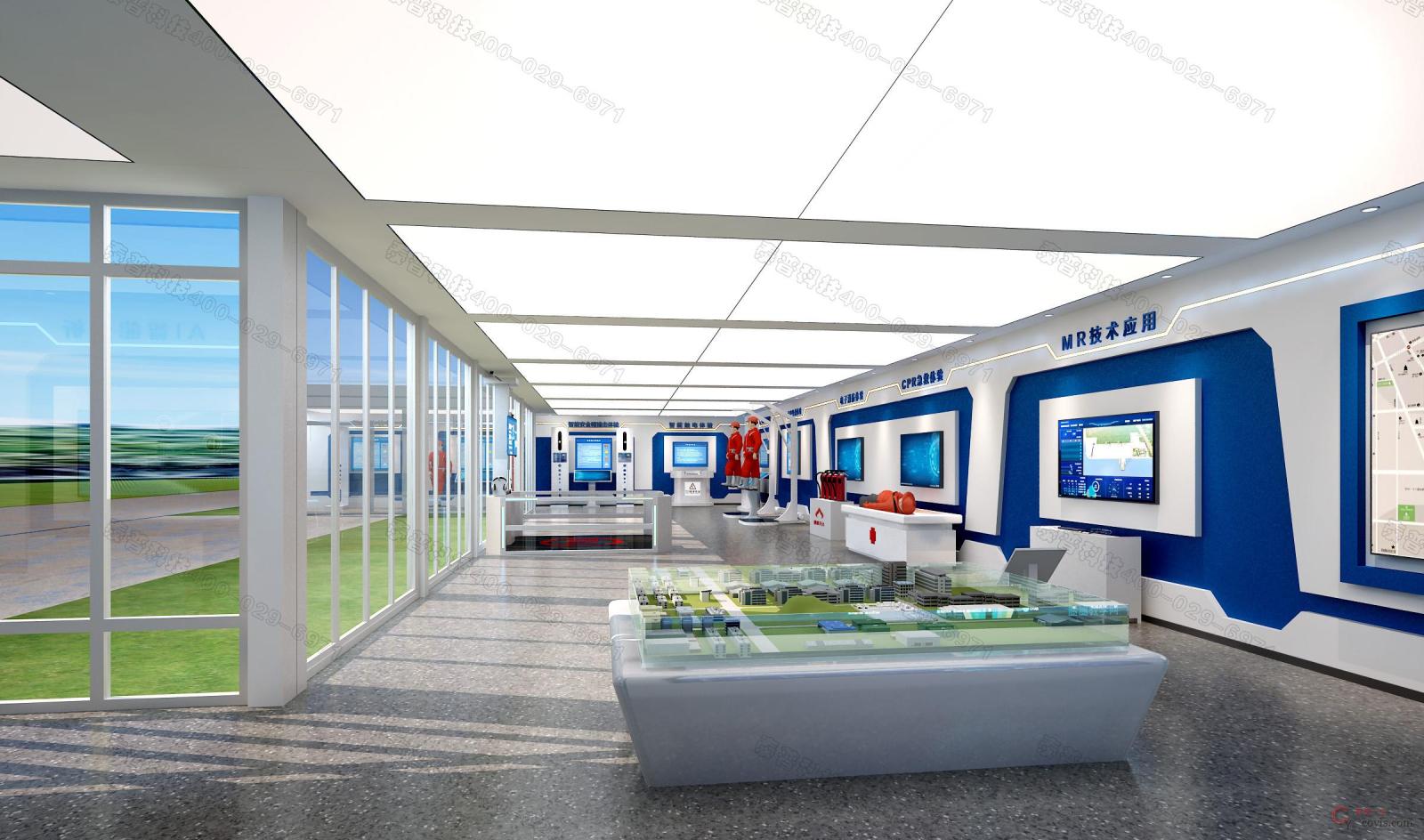

设置与建筑安全相关的体验项目和电子展示设备，如智能体检机、智慧劳保用品展示、智能安全帽撞击体验、智能触电体验、过电流体验（火灾成因）、电子消防体验、现场急救体验、高空坠落体验（安全带体验）等等。可供多人同时进行安全教育及实操体验。

以实景模拟、仿真体验、案例警示、亲身体验等直观方式，将施工现场的危险源、危险行为与事故类型具体化、实物化，让体验人员通过视觉、听觉、触觉来体验施工现场危险行为的发生过程和后果，感受事故发生瞬间的体验，从而提高安全意识、增强自我保护意识、避免事故的发生。

3.5 智慧安全体验馆

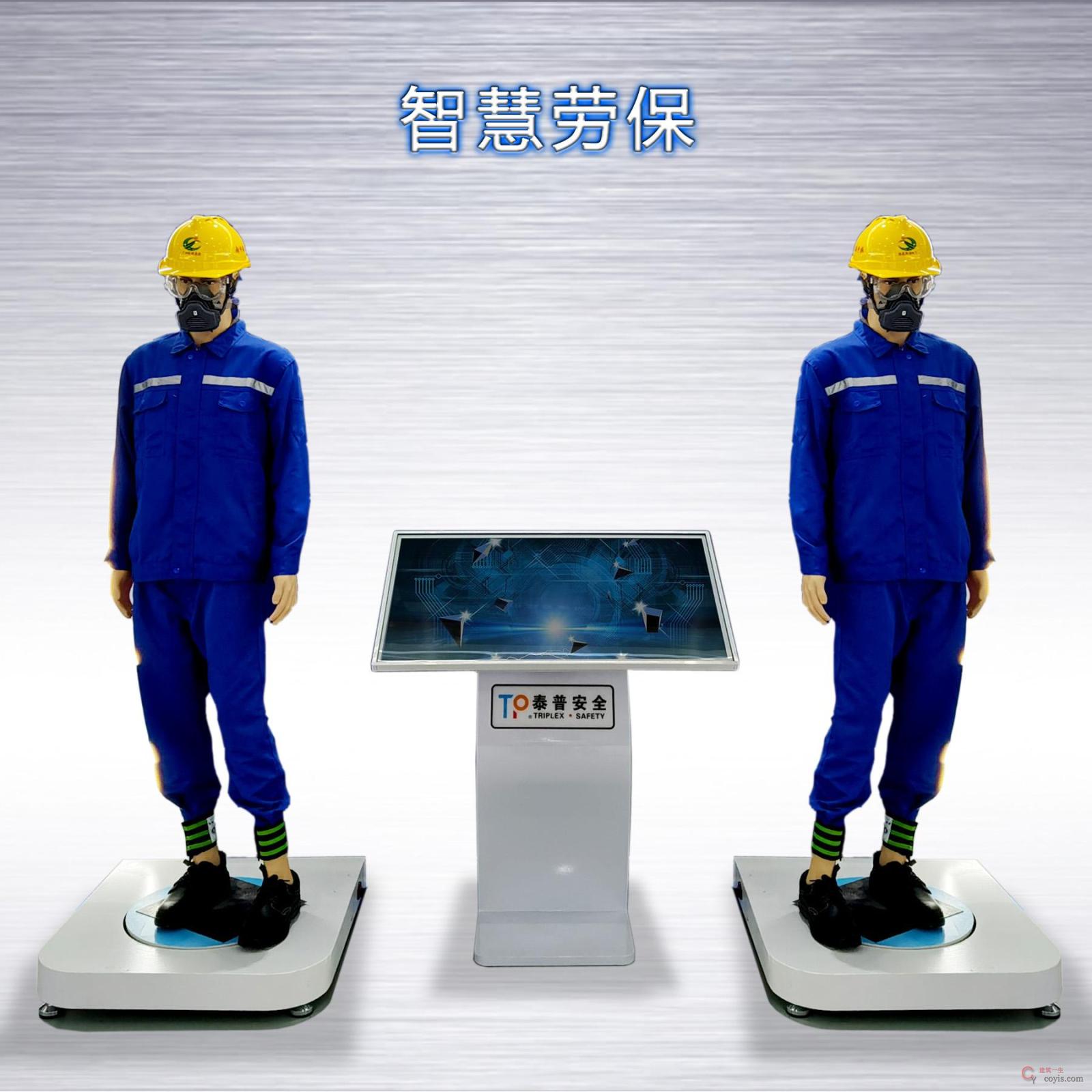

1.智慧劳保用品展示：向初次进入施工现场人员在感官上对施工中常用防护用品的种类、穿戴方法有初步的认知。

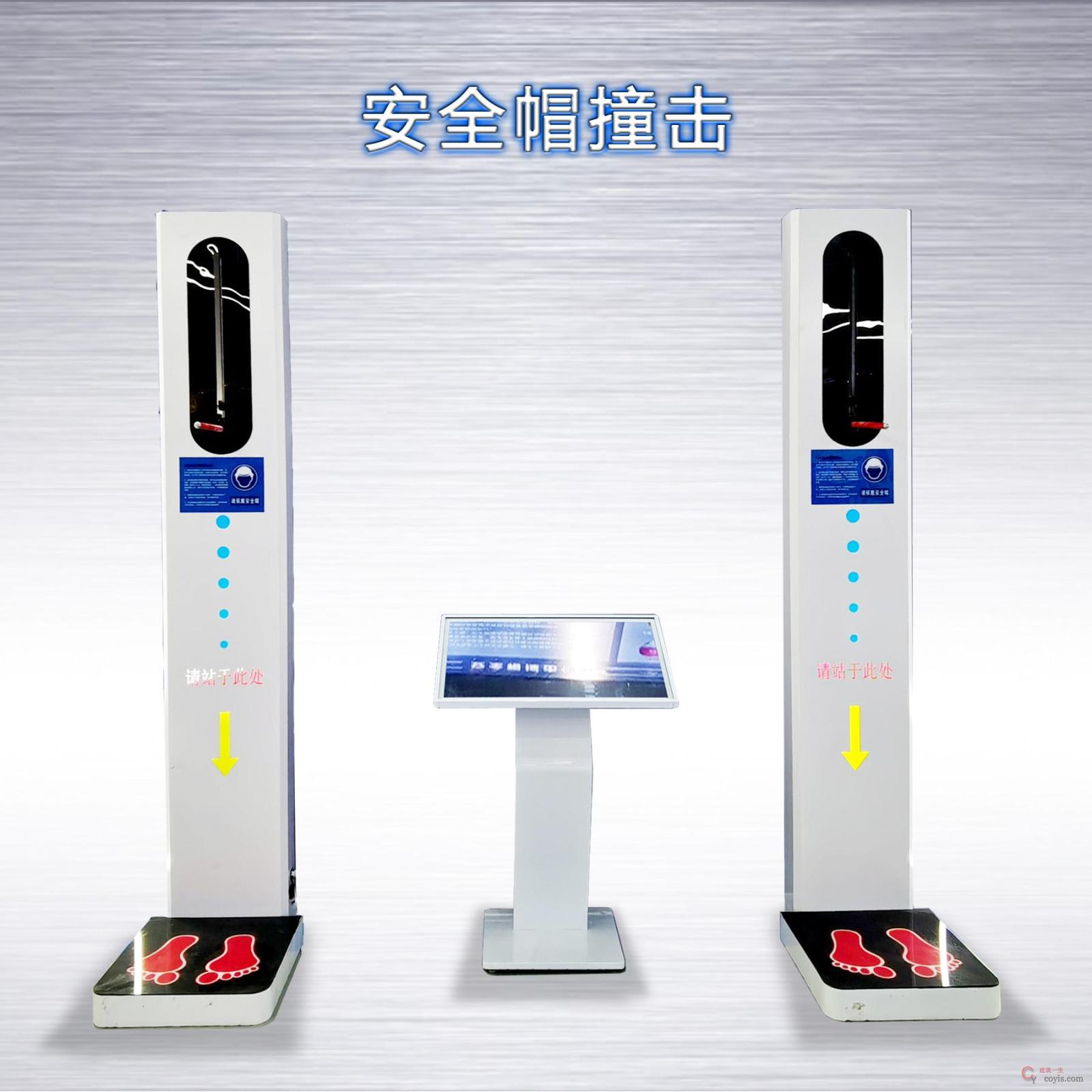

2.安全帽撞击体验：模拟物体打击动作，打击力度可调可显示，通过触摸一体机控制。加强施工人员对安全帽的安全认识及激发施工人员的现场保护意识。

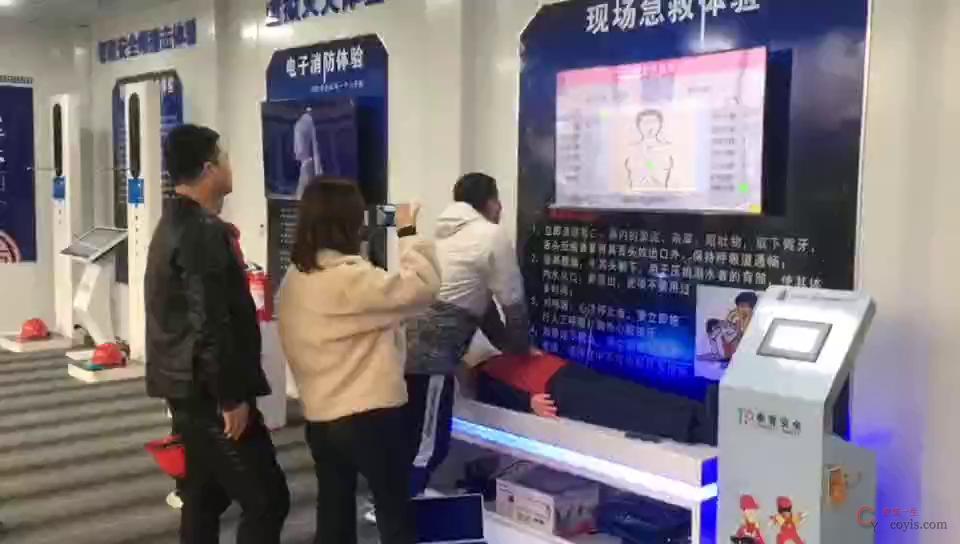

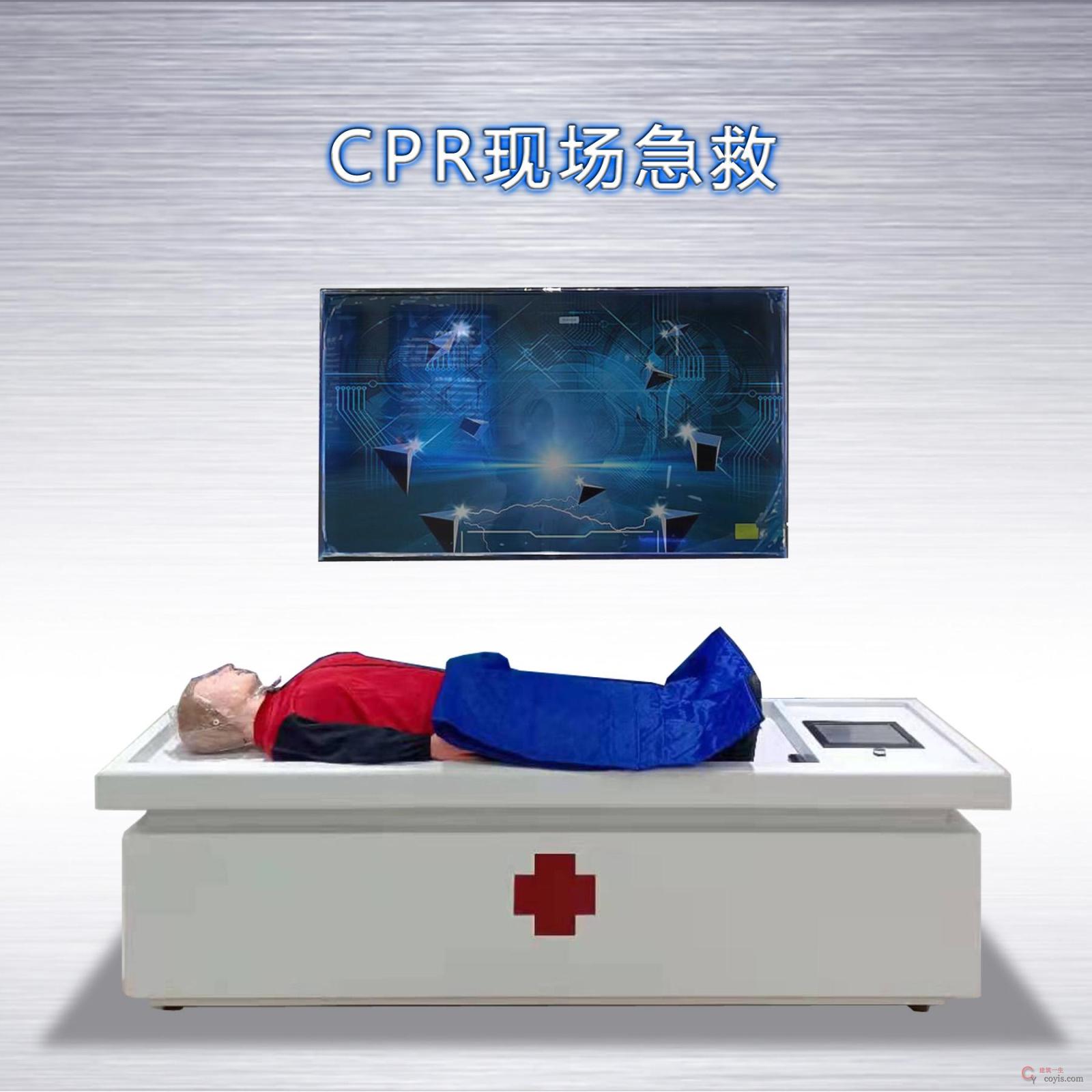

3.现场急救模拟体验：通过模拟对特定假人心脏的模拟救助及对模拟假人人工呼吸的体验，让体验者有对现场需要心肺急救人员的救助技能有基本的掌握，加强施救能力。

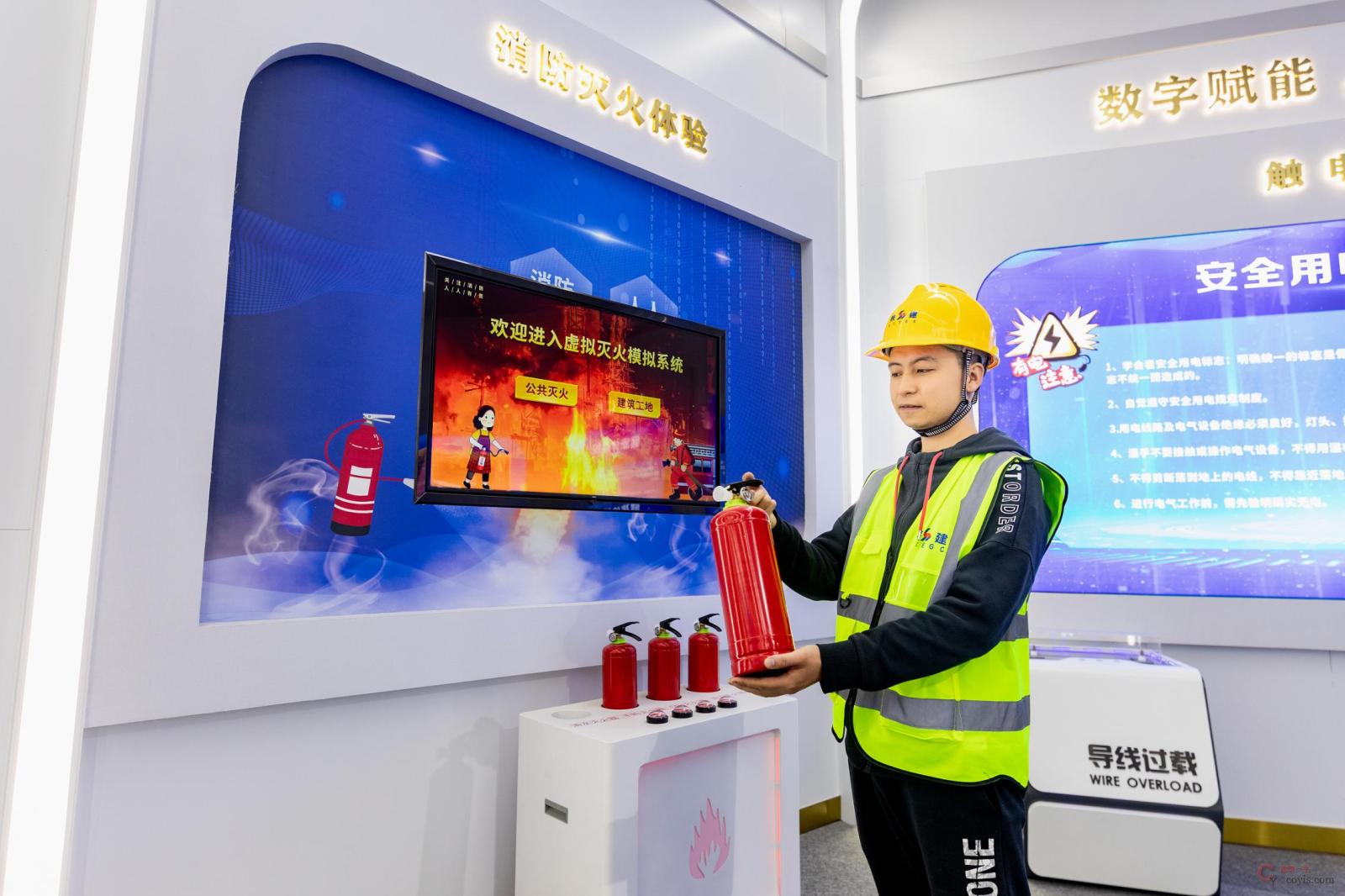

4.虚拟灭火体验:通过现场动态逼真模拟火灾发生时的烟、雾、火、有毒气体等灾害环境，使体验人员身临其境的感受火灾带来的巨大危害，使体验者学会发生火灾时常见消防器材的使用方法，掌握基本的消防知识。

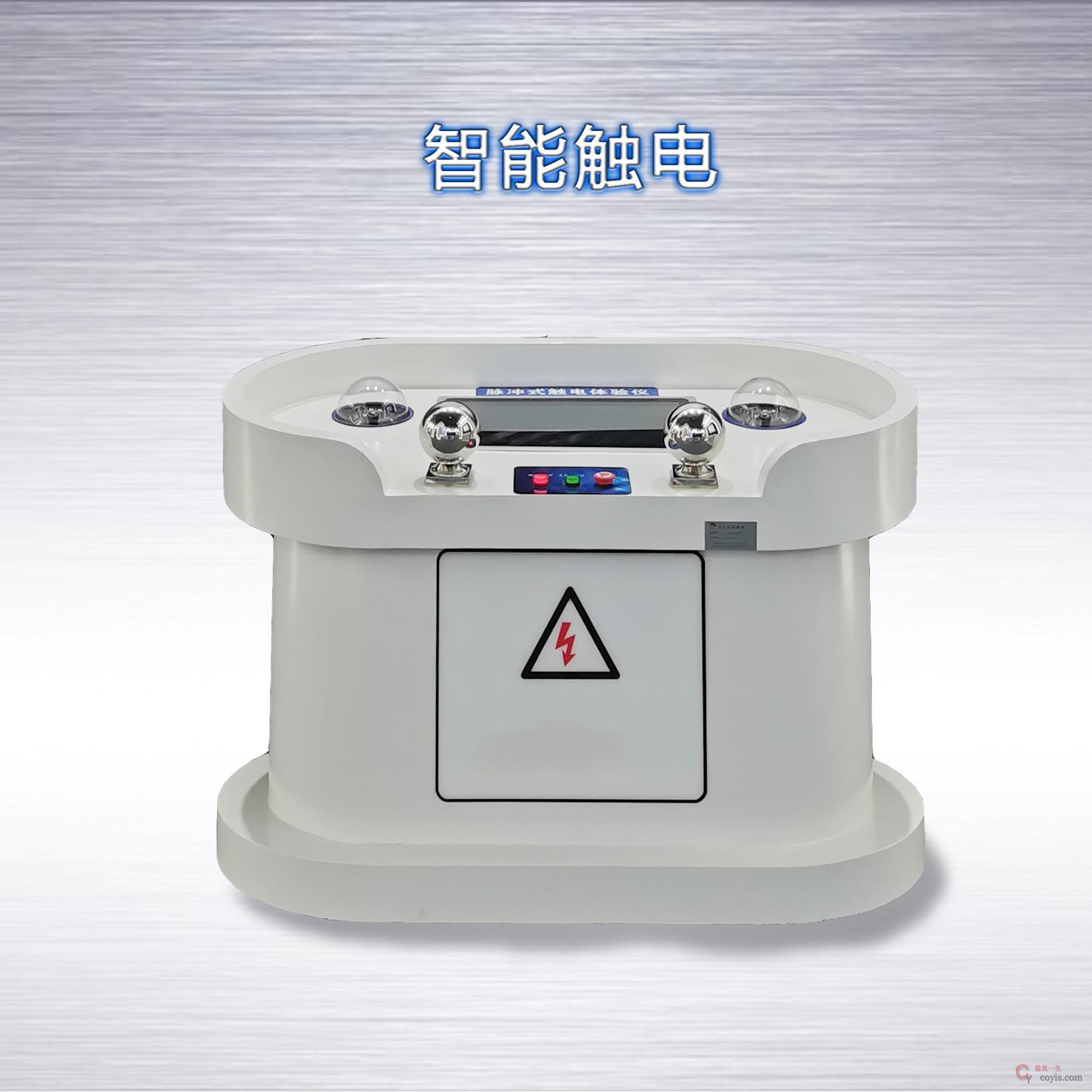

5.智能触电体验：通过微电脑控制仿生触电仪产生的安全电载荷通过体验者手臂，让体验者产生一系列轻微的触电感觉，在安全可靠地情况下使体验者对触电事故有一个全新的认识，加强人员在实际工作中的安全防范意识。

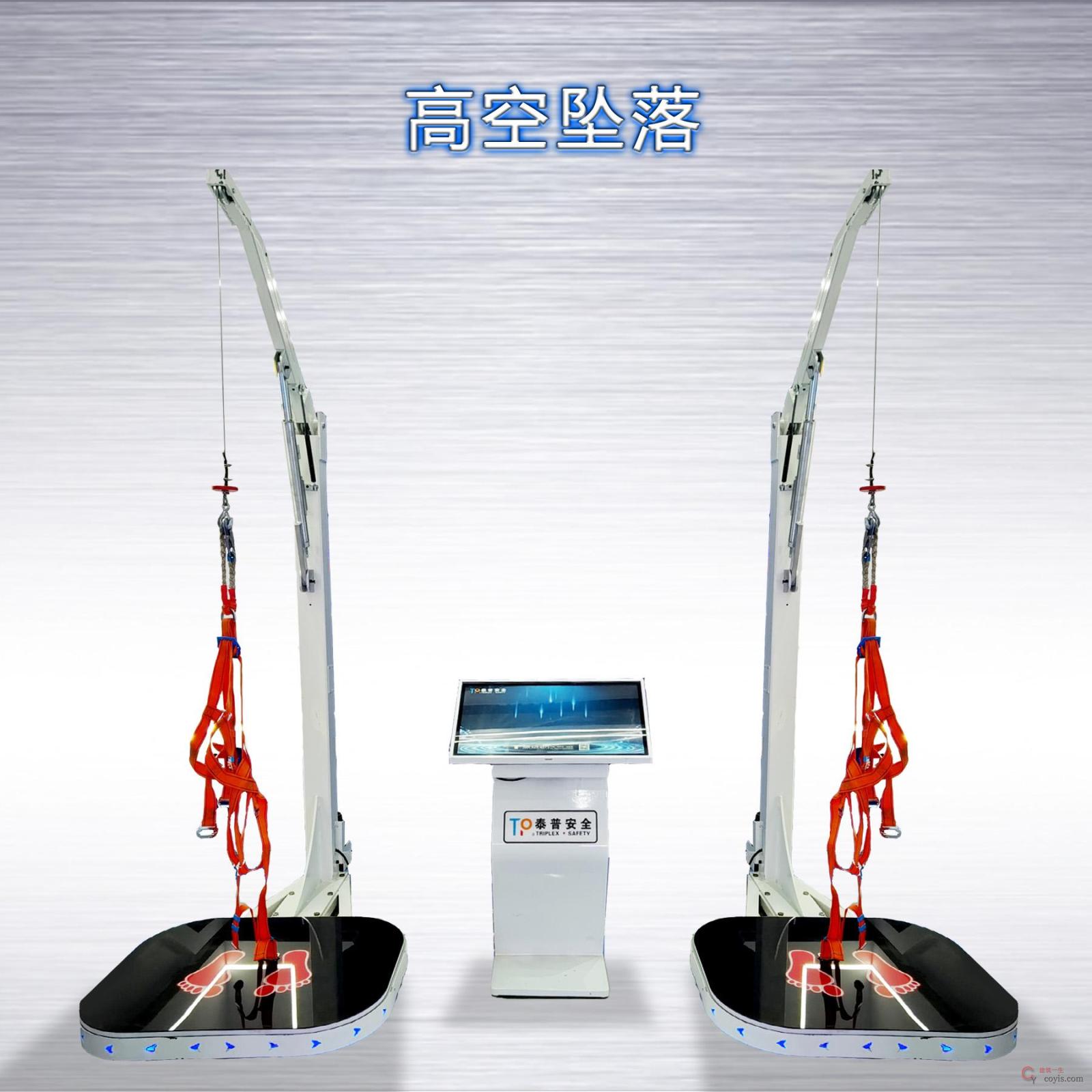

6.高空坠落体验：通过高空坠落体验，让现场施工人员熟练掌握如何正确穿戴五点式安全带,加强施工人员的安全意识。

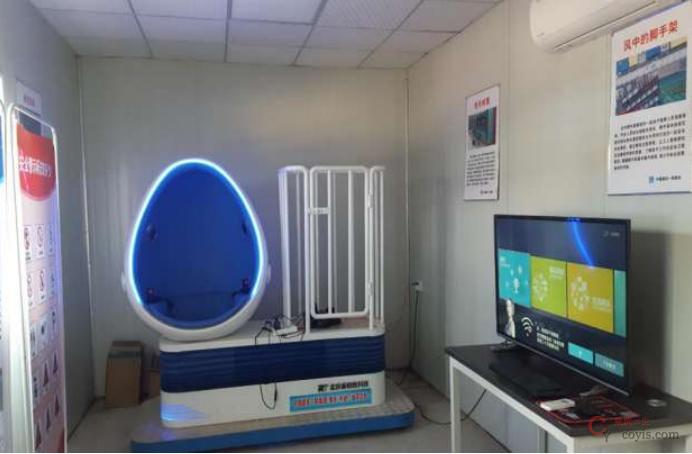

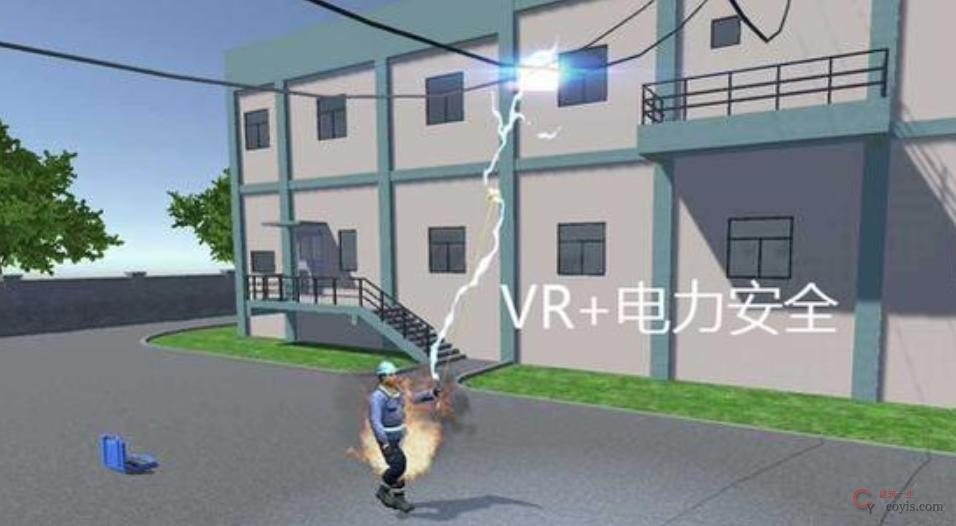

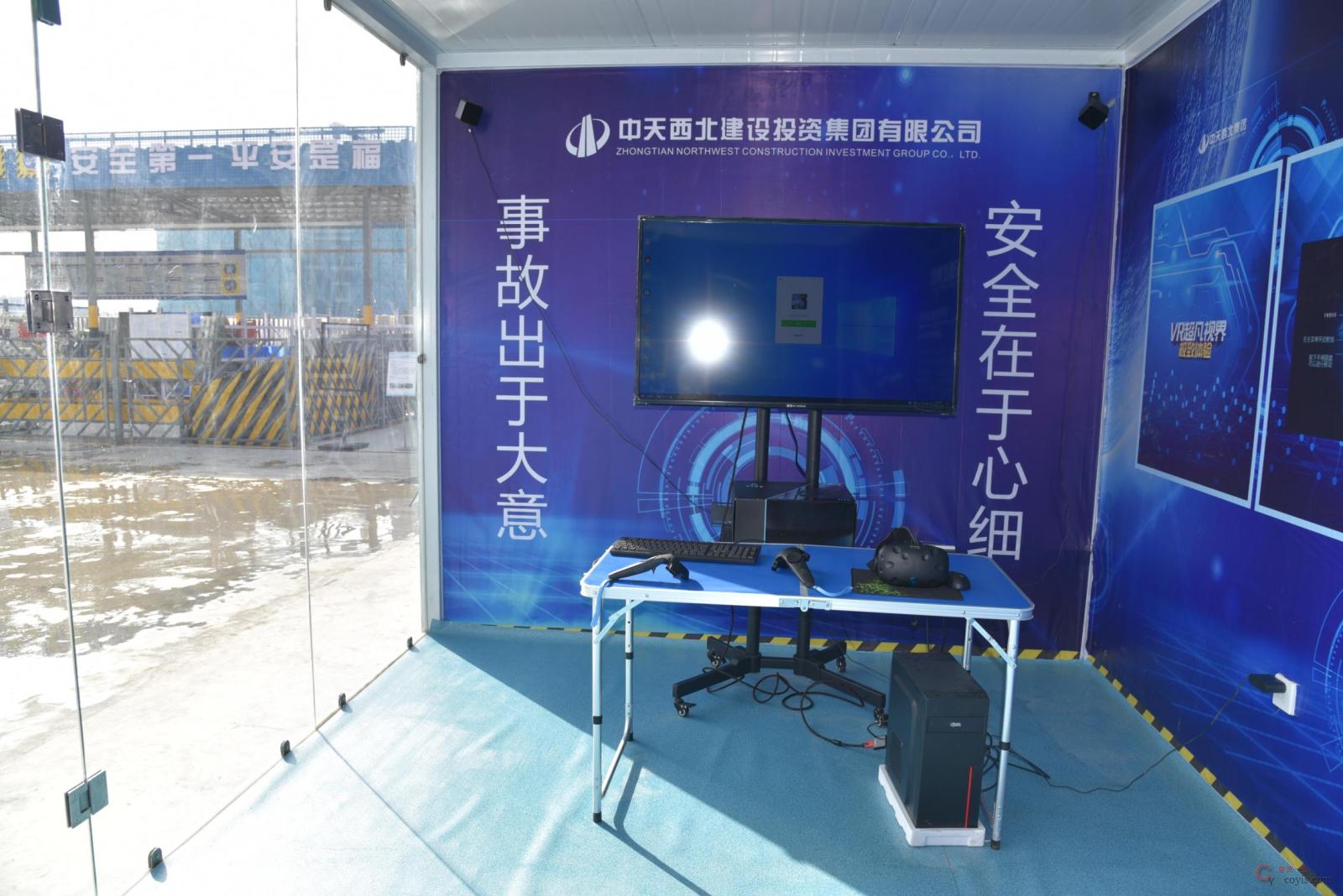

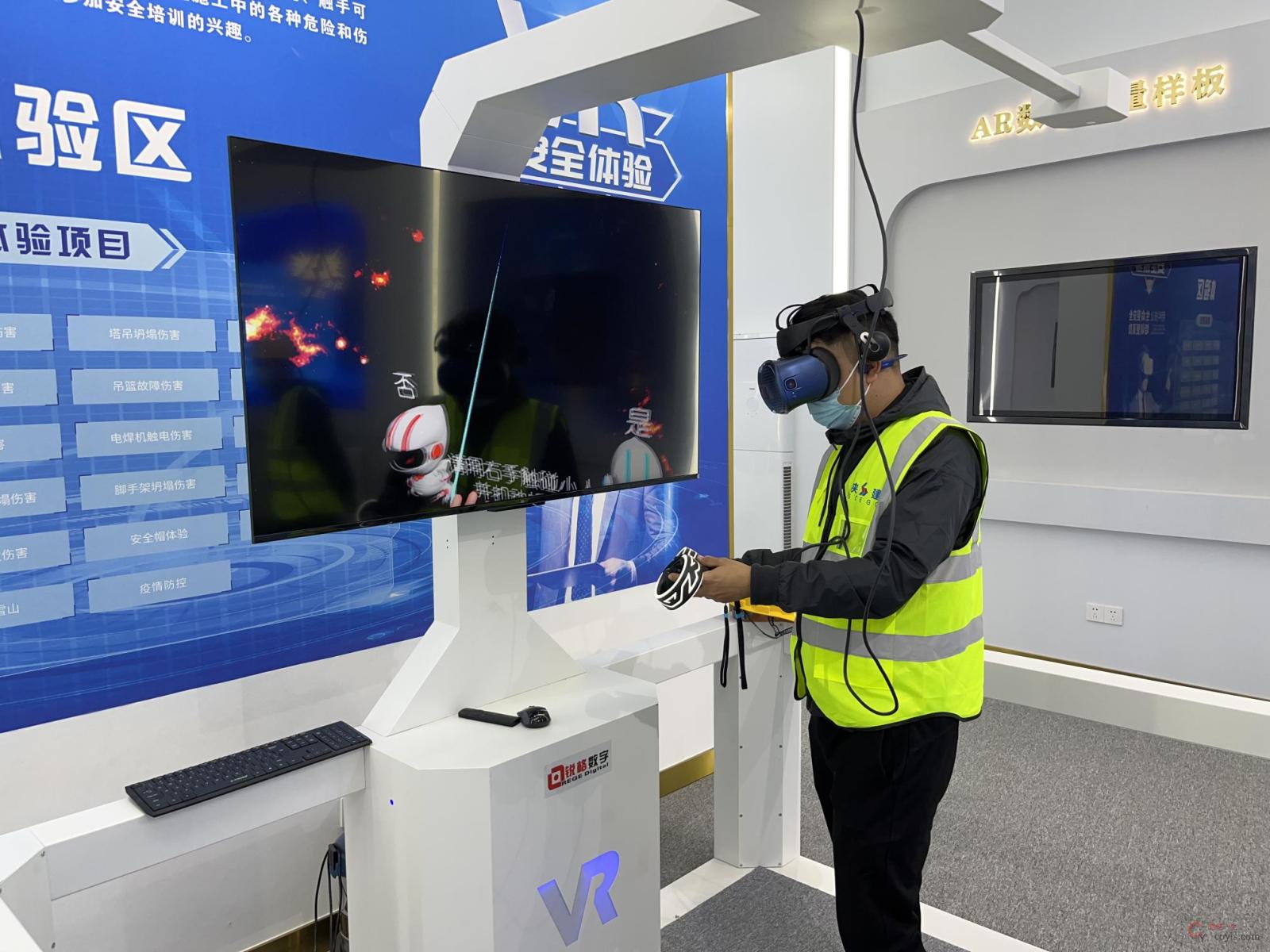

3.6 VR安全培训

VR安全教学体验通过采用VR、AR、3D、多媒体技术，结合VR设备，以行业安全规范为标准，全面识别施工行业常见安全隐患，制定安全隐患模拟动画，完成岗前安全意识提升，模拟现场风险学习，安全意识提升，实操教学，应急演练教学，知识考核等培训体验。

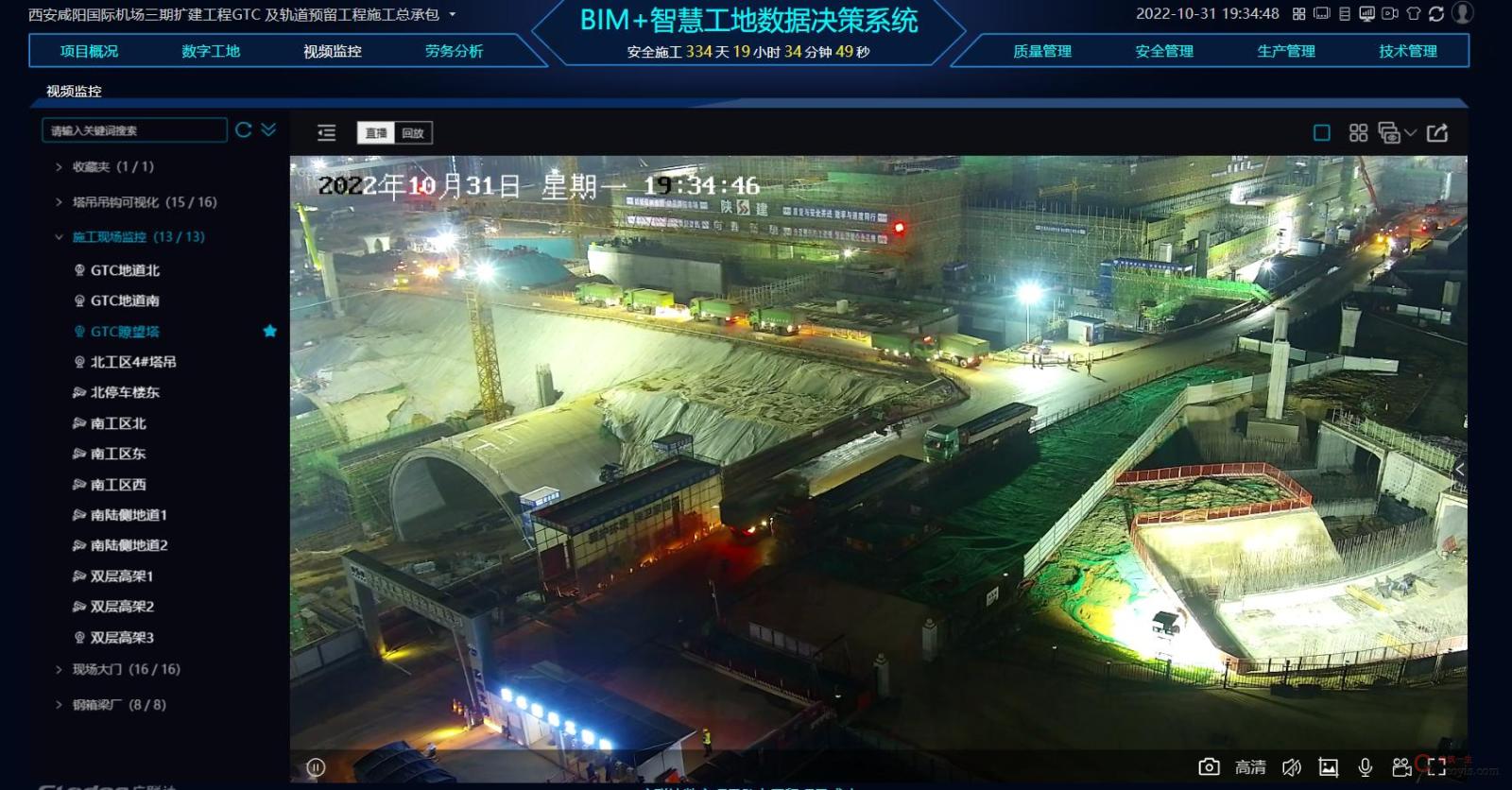

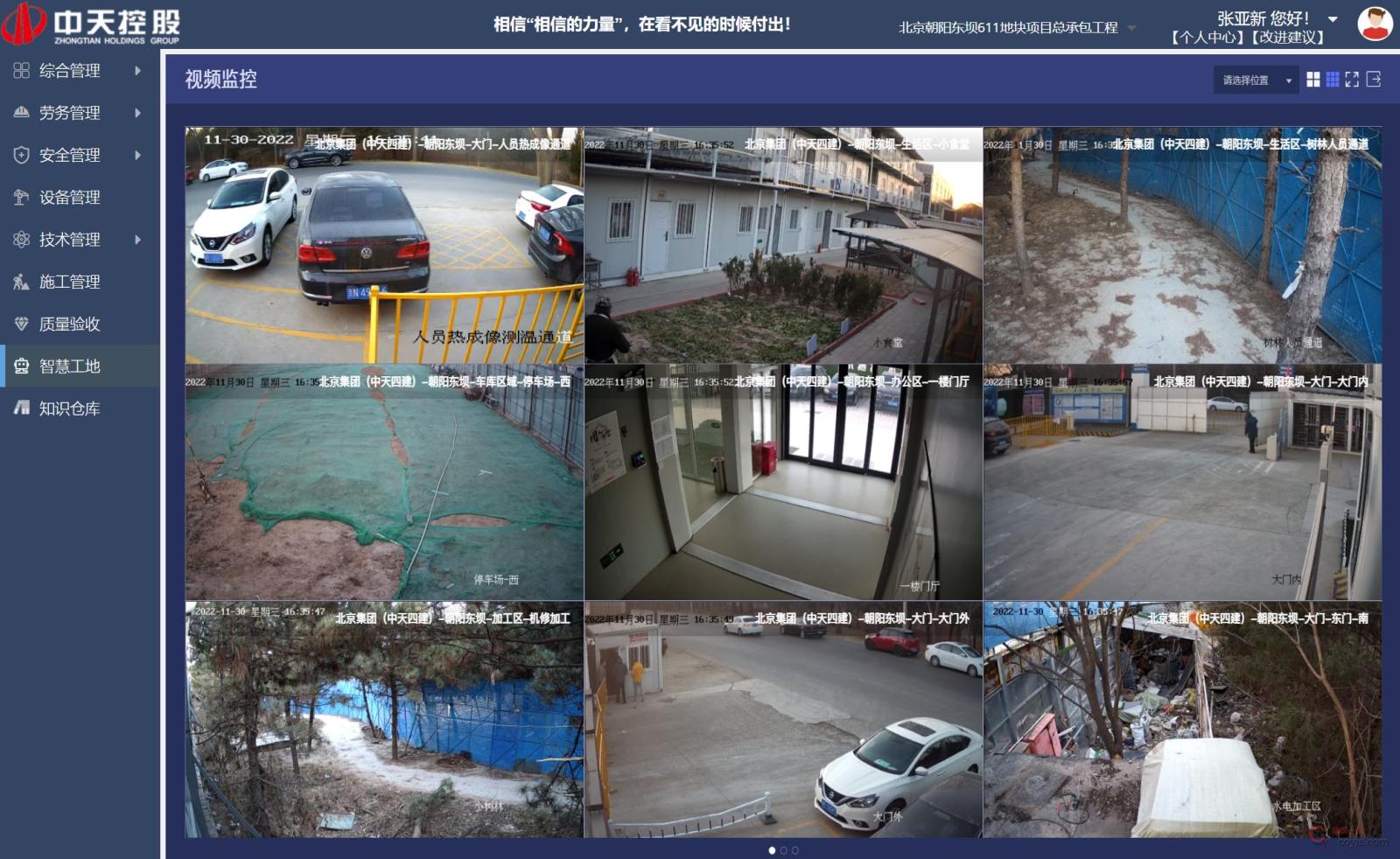

3.7 视频监控系统

系统组成：

监控摄像头、无线网桥、硬盘刻录机。

主要功能：

实现区域实时远程视频监控和AI智能识别抓拍，提高现场安全管理效率，及时消除隐患，实现安全生产；实现视频储存和回放，并与其它集成系统通过网络无缝连接，信息资源共享。

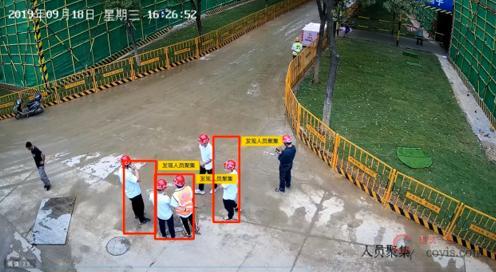

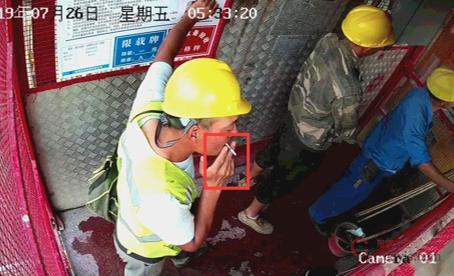

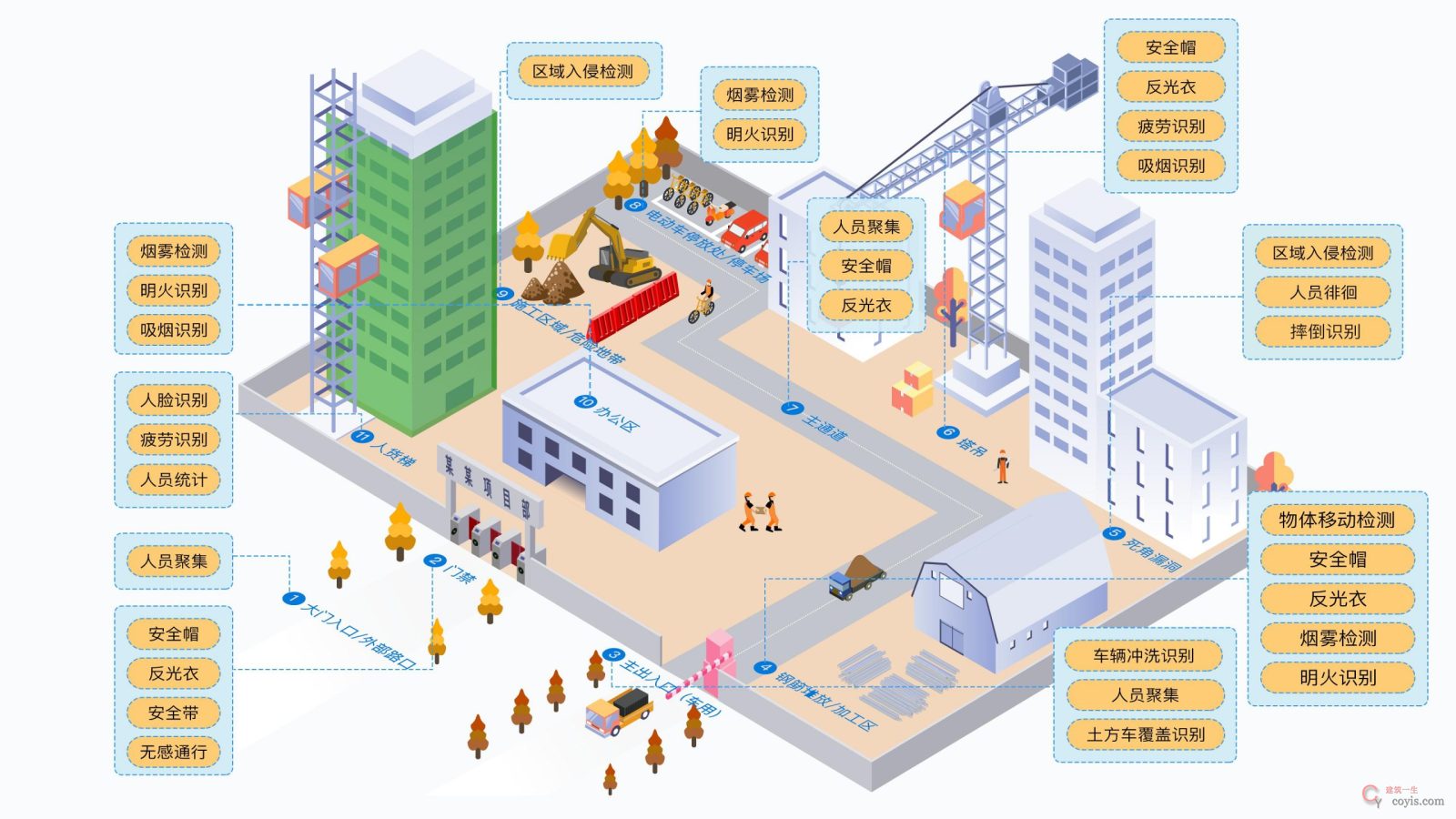

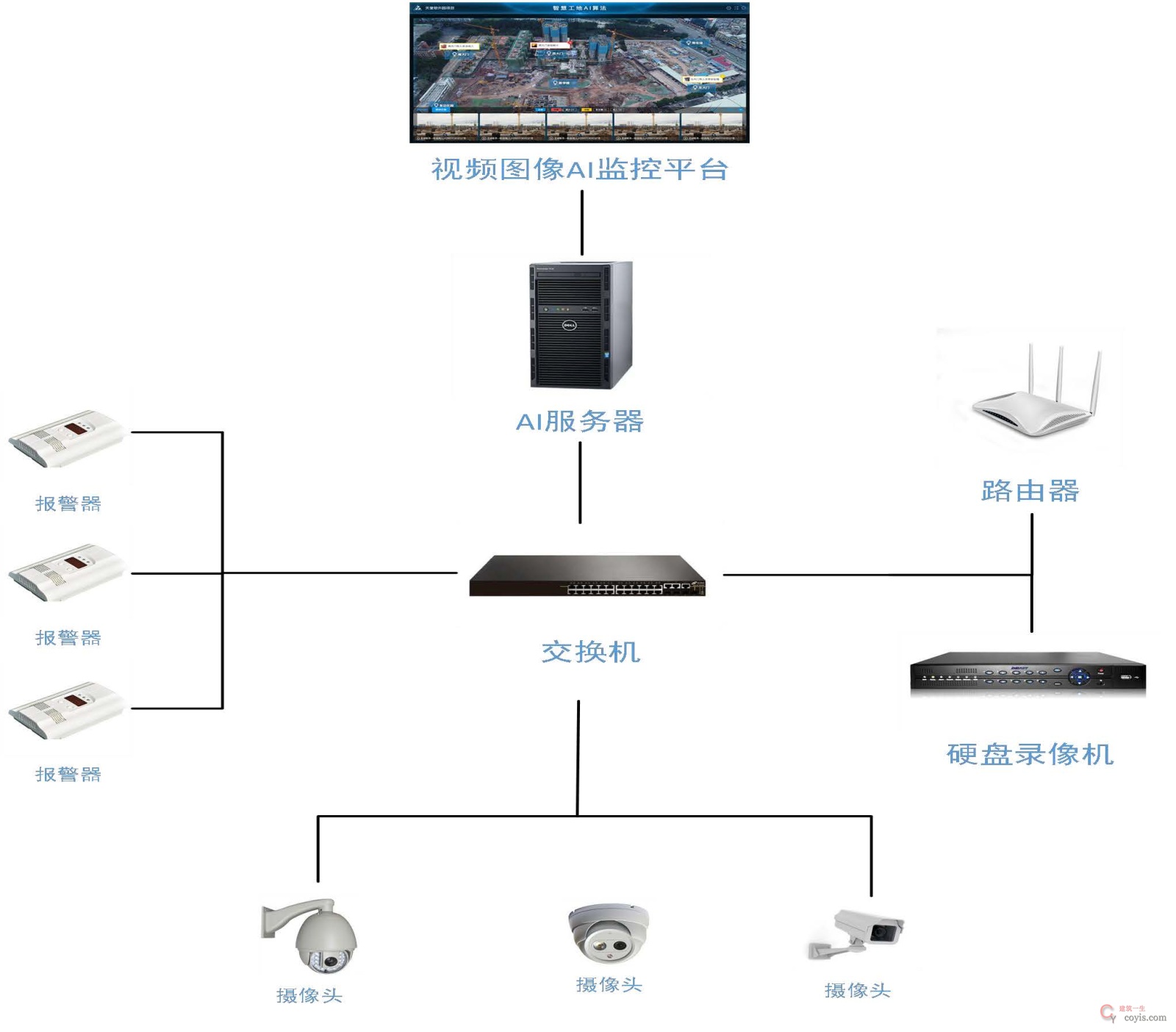

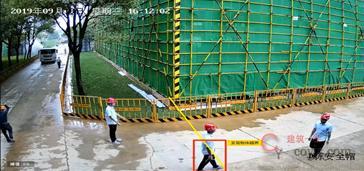

3.8 AI视频识别

为了保障施工现场的有序性及施工人员的安全，使用高清监控设备实时监控现场的动态行为。

对视频中的建材、器械、工人等进行实时追踪，利用目标检测定位、行为评估分析等方法实现危险物体摆放监控、危险行为预警、工人安全设备自动化检查等功能，为施工安全保驾护航。

系统可实现场景联动，安全违章作业算法可对进入作业区域的人员进行自动识别：若检测到人员存在违章作业，现场语音提示可立即报警，报警信号同步推送至管理人员；同时形成抓拍台账，保存于系统后台数据库，在大屏上显示，方便管理人员查看。

4 机械管理

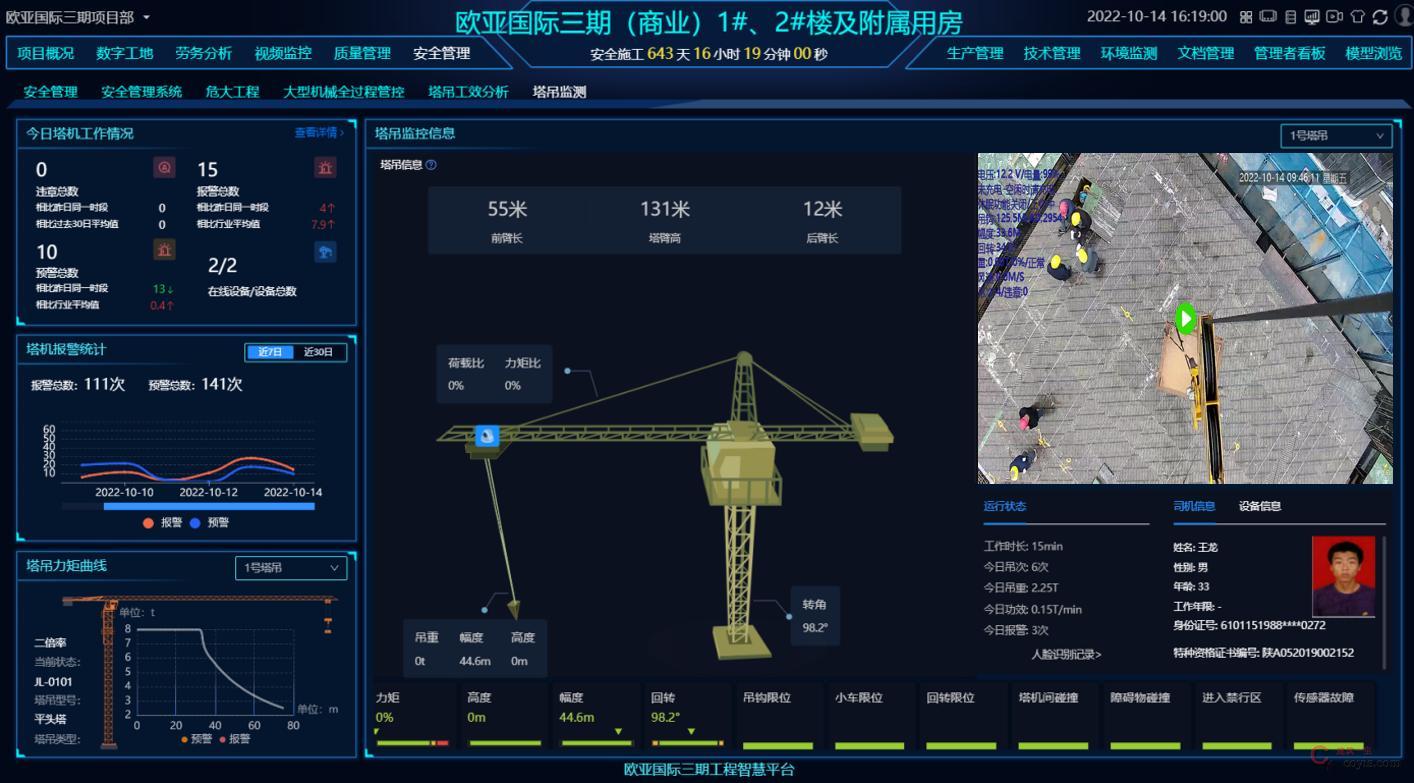

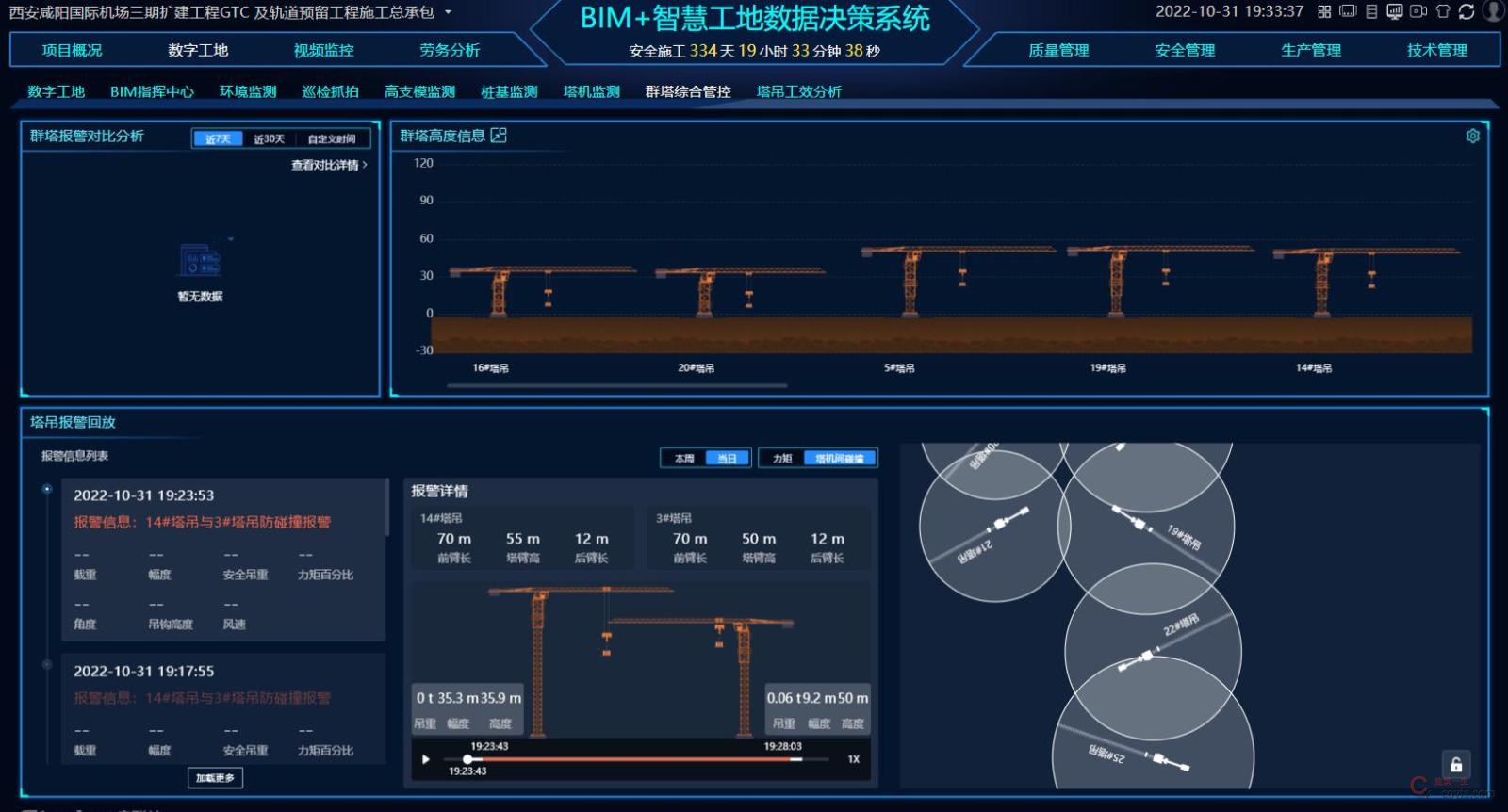

4.1 塔吊安全监测系统

系统组成：
系统主机、显示器、风速传感器、重量传感器、回转传感器、高度传感器、倾角传感器、幅度传感器。

主要功能：
实时采集、监控单台塔机的吊重、变幅、高度、回转、环境风速等安全作业状况数据，在临近额定限值时发出声光预警和报警，并实施远程可视化监控；实现单机区域保护和群塔防碰撞实时监控，配备自动报警功能。

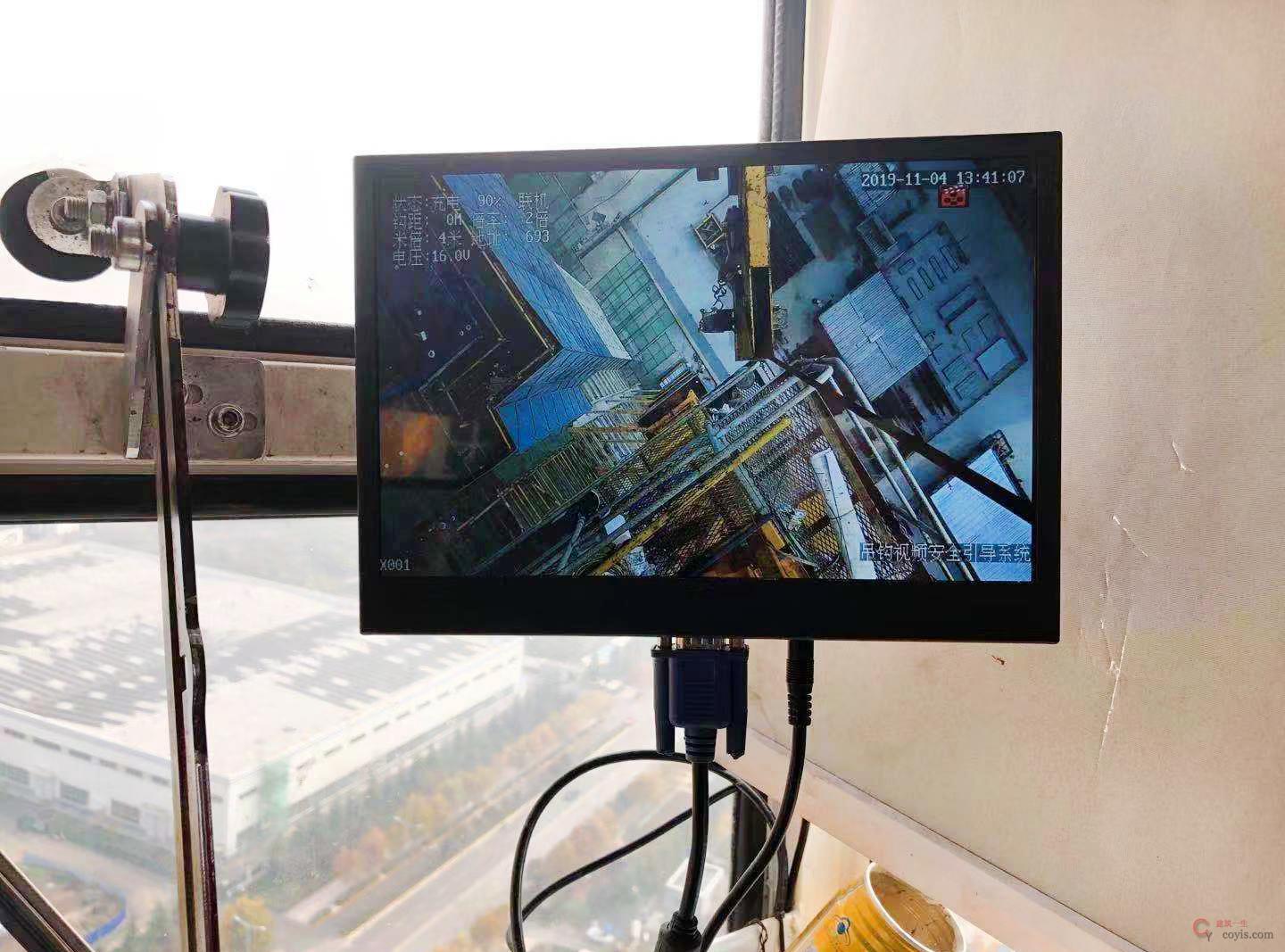

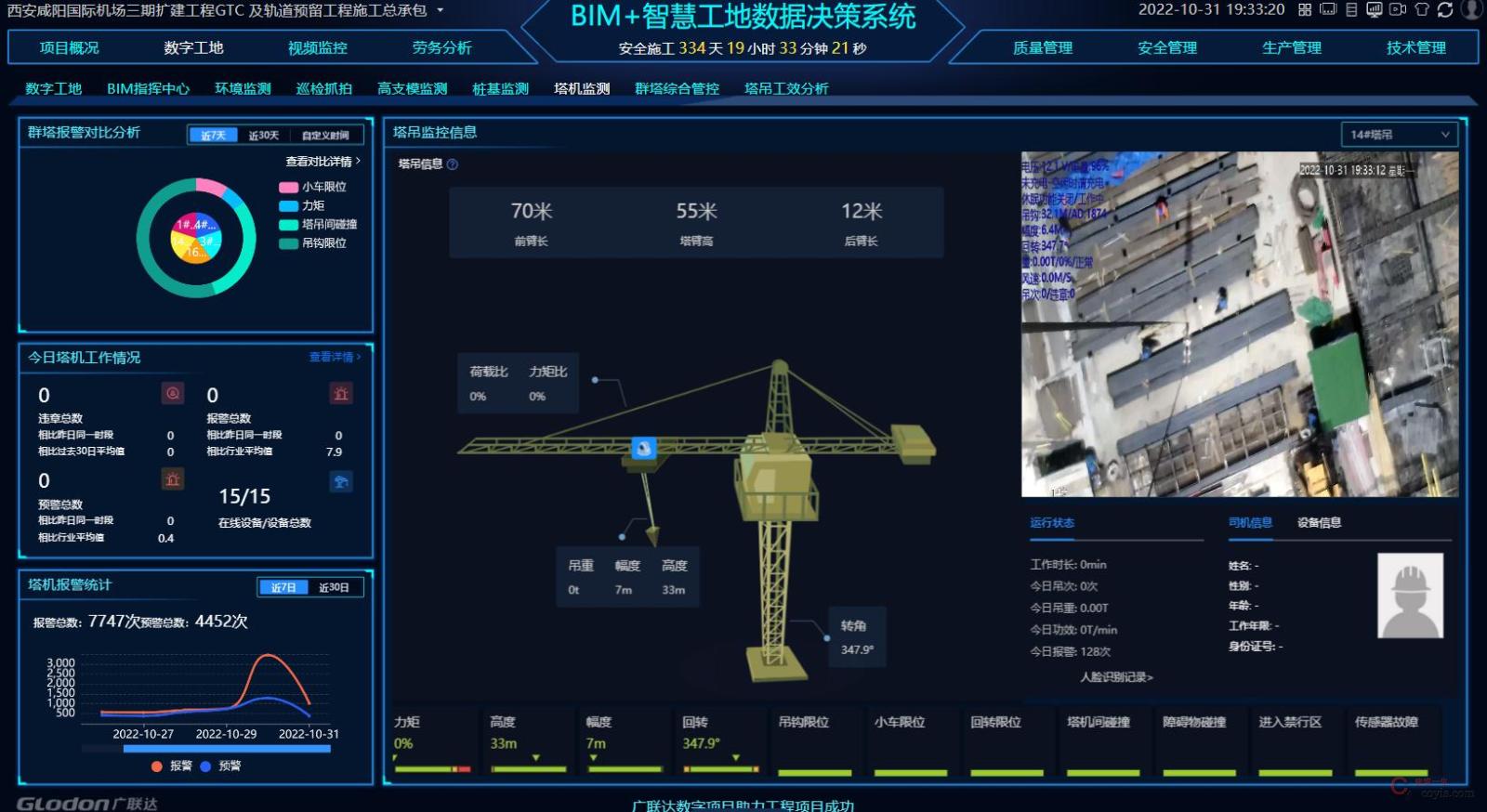

4.2 吊钩可视化系统

系统组成：
系统主机、显示器、高度传感器、变倍变焦摄像机、无线网桥、硬盘刻录机。

主要功能：
辅助塔吊司机作业时的清晰视觉，解决视觉死角、语音引导易出差错等吊装难题，杜绝塔司盲吊、隔山吊，保证塔吊作业安全，提高工地现场施工效率、减少安全事故率、减少人工成本。

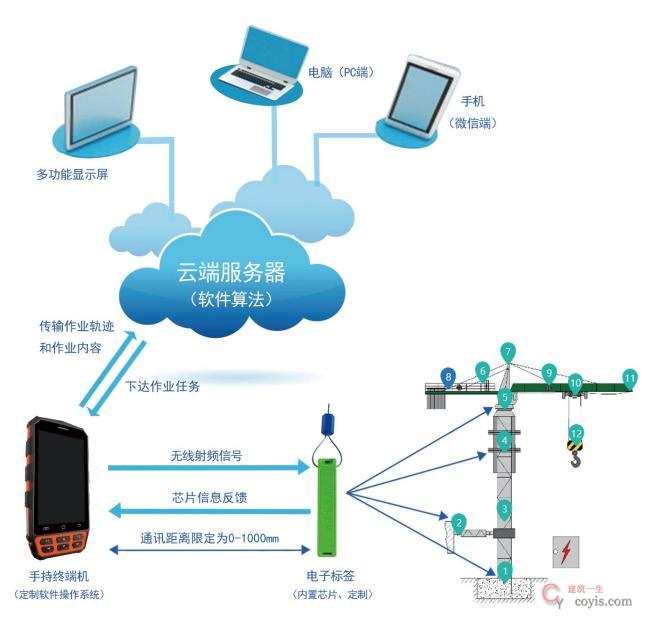

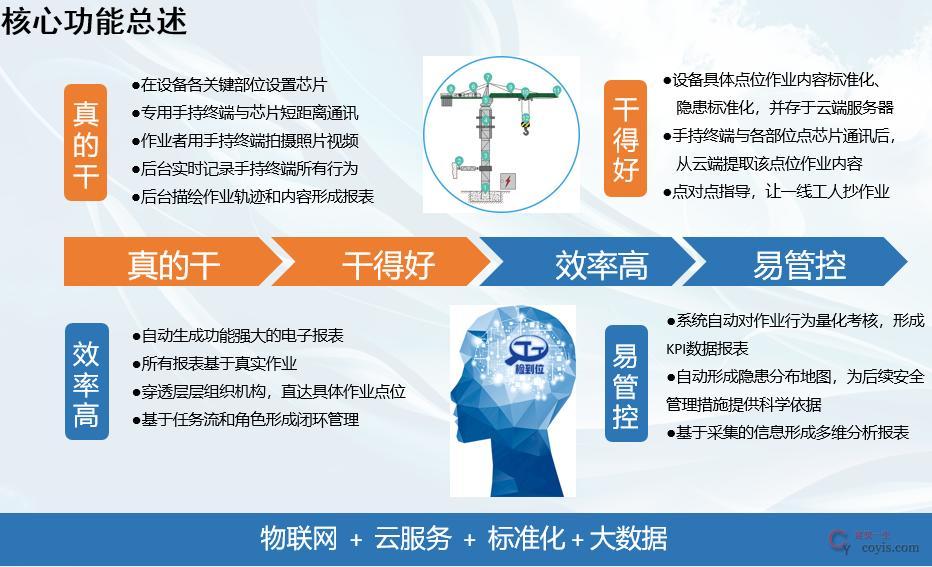

4.3 检到位智能巡检系统

系统组成：
硬件：手持终端机、电子标签；
软件：系统PC端、微信服务号、手持终端机系统。

主要功能：
利用无线射频（RFID）技术的短距离通讯功能精准定位，将云端服务器作为整个系统的中枢神经大脑，通过布设多点位的检测，自动生成检测报告并可输出打印，为精准决策提供科学依据。

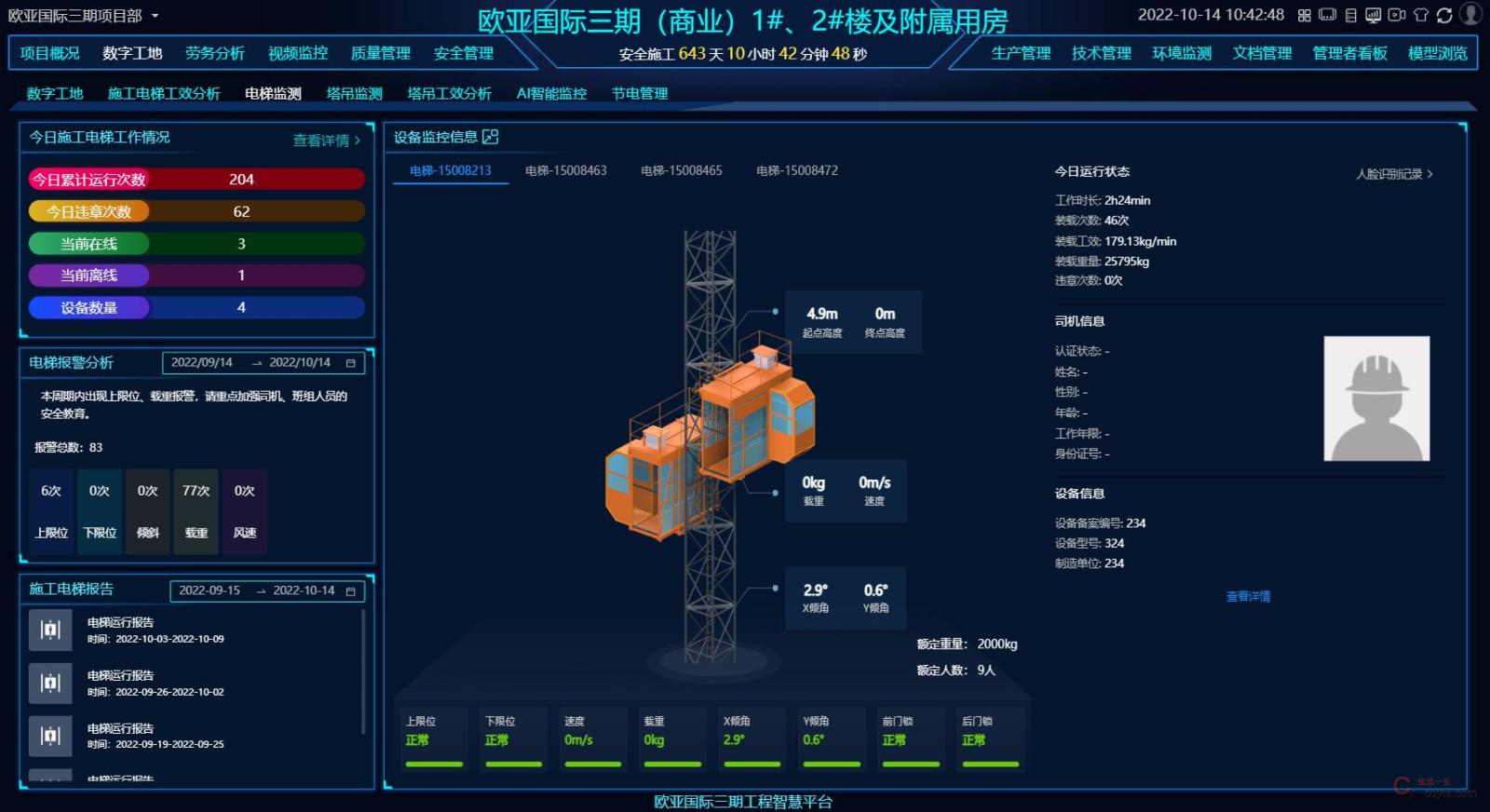

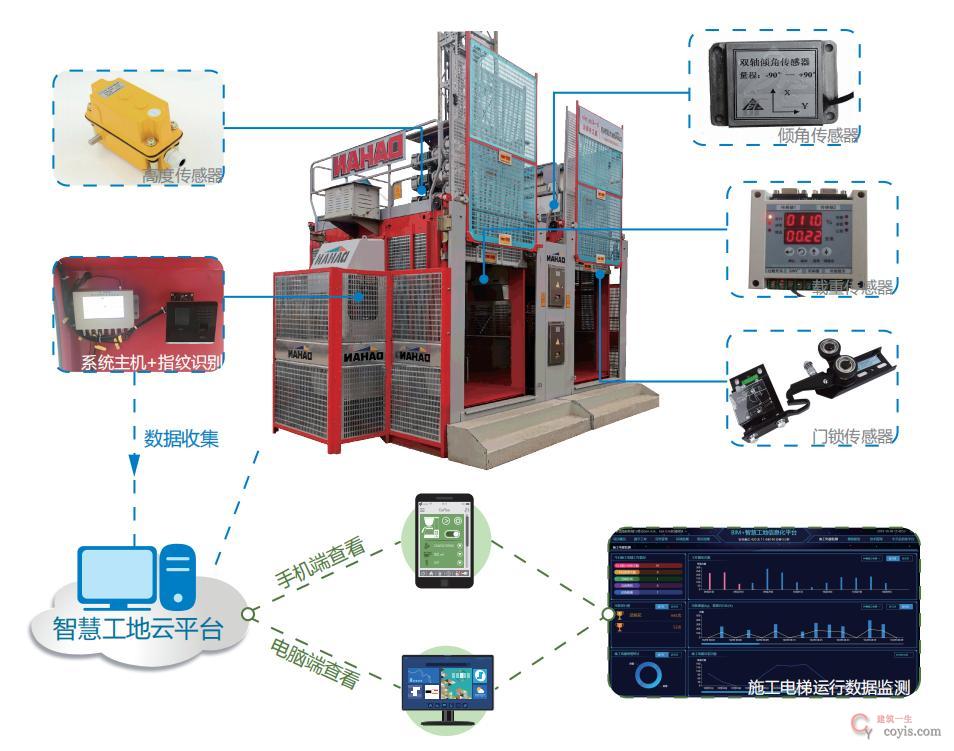

4.4 施工电梯安全监测系统

系统组成：
系统主机、显示器、载重传感器、高度传感器、倾角传感器、门锁传感器、人脸识别器。

主要功能：
实现荷载、高度、上下限位状态等多项安全数据的实时采集，确保施工电梯安全作业。通过人脸识别，实现专人专岗，确保电梯安全运行。

实现运行状态数据化，数据储存至云平台，保证事前可预防，事后留痕可追溯。

4.5 其他设施

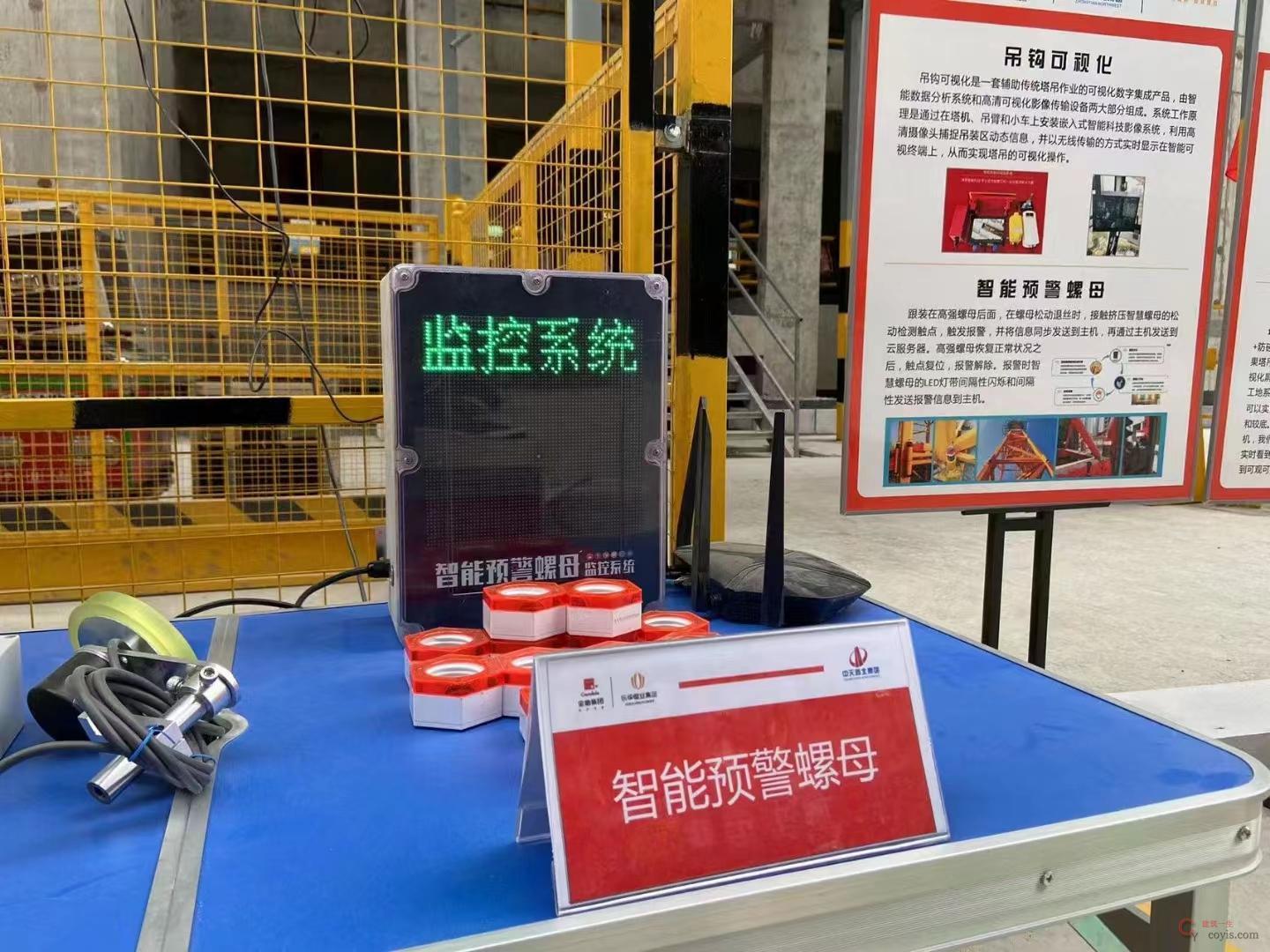

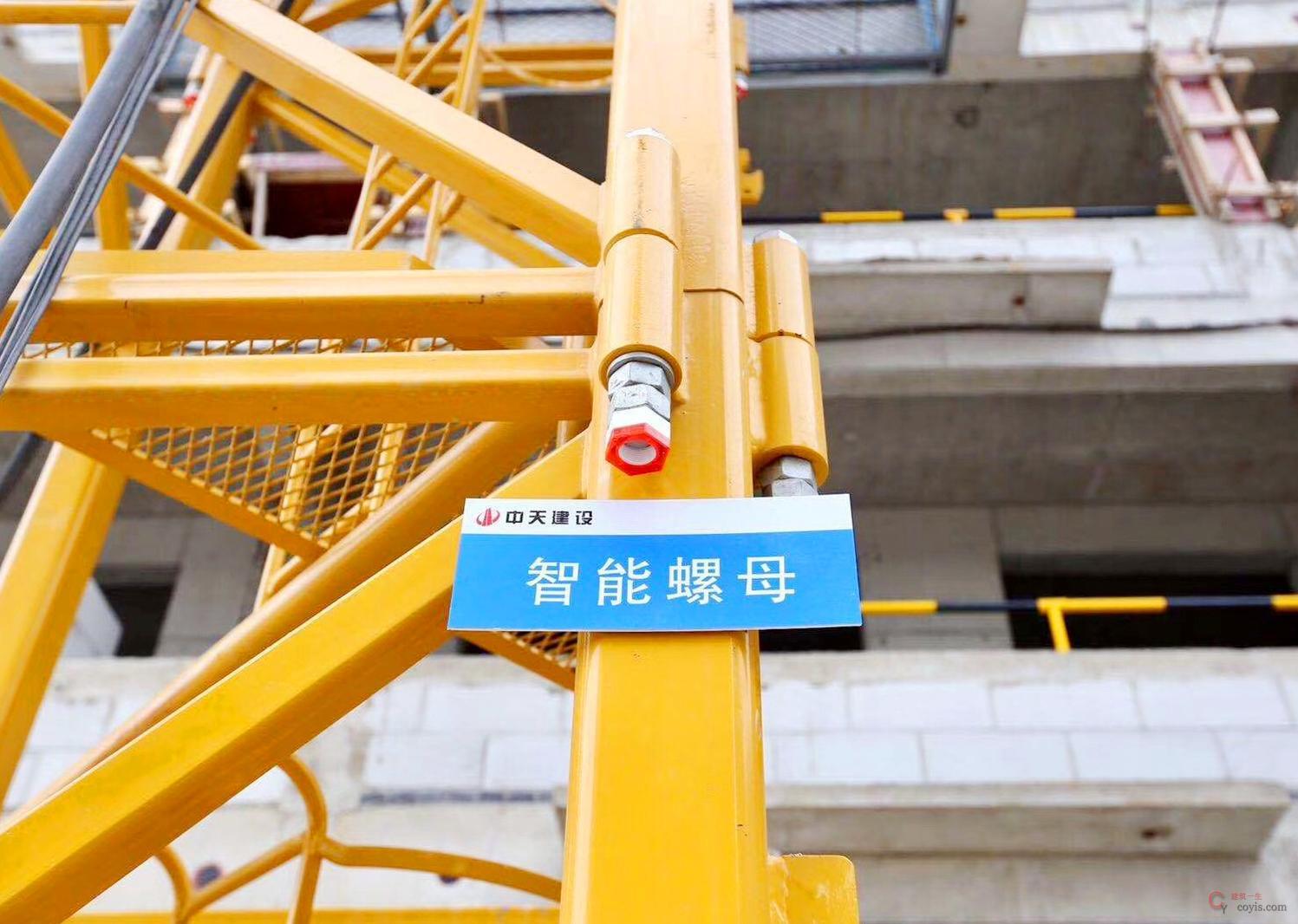

智能螺母监测：安装在高强螺母后面，当高强螺母松动退丝时，触动压力传感器，即发出闪光并将预警信号传输至监测系统，通过智能螺母的预警功能，使得安全隐患定位更精准、整改落实更高效，大大降低了塔吊倾覆的风险。

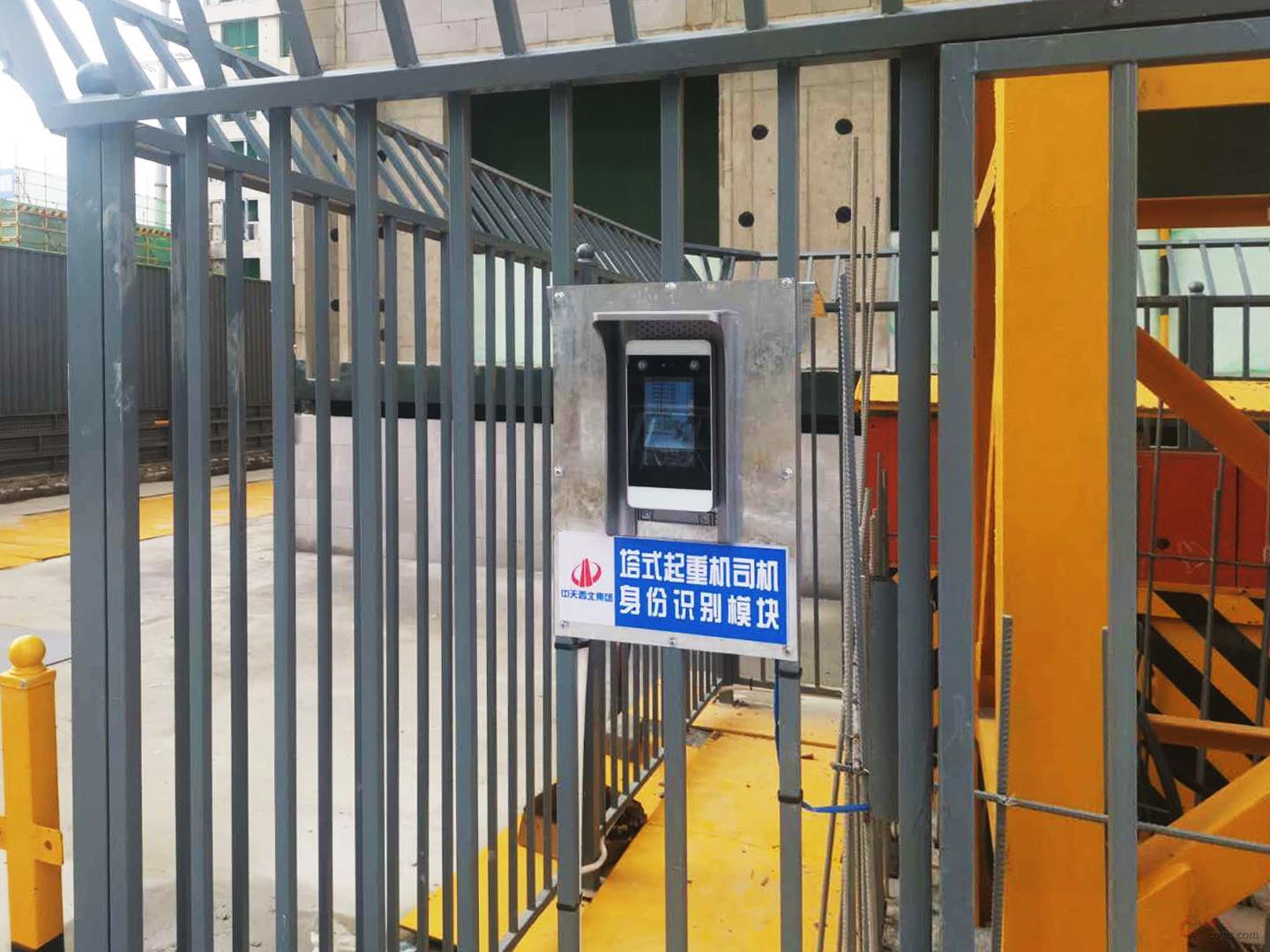

塔吊司机身份识别模块：塔吊防攀爬围栏安装人脸识别门吸电子锁，非塔吊司机禁止入内。

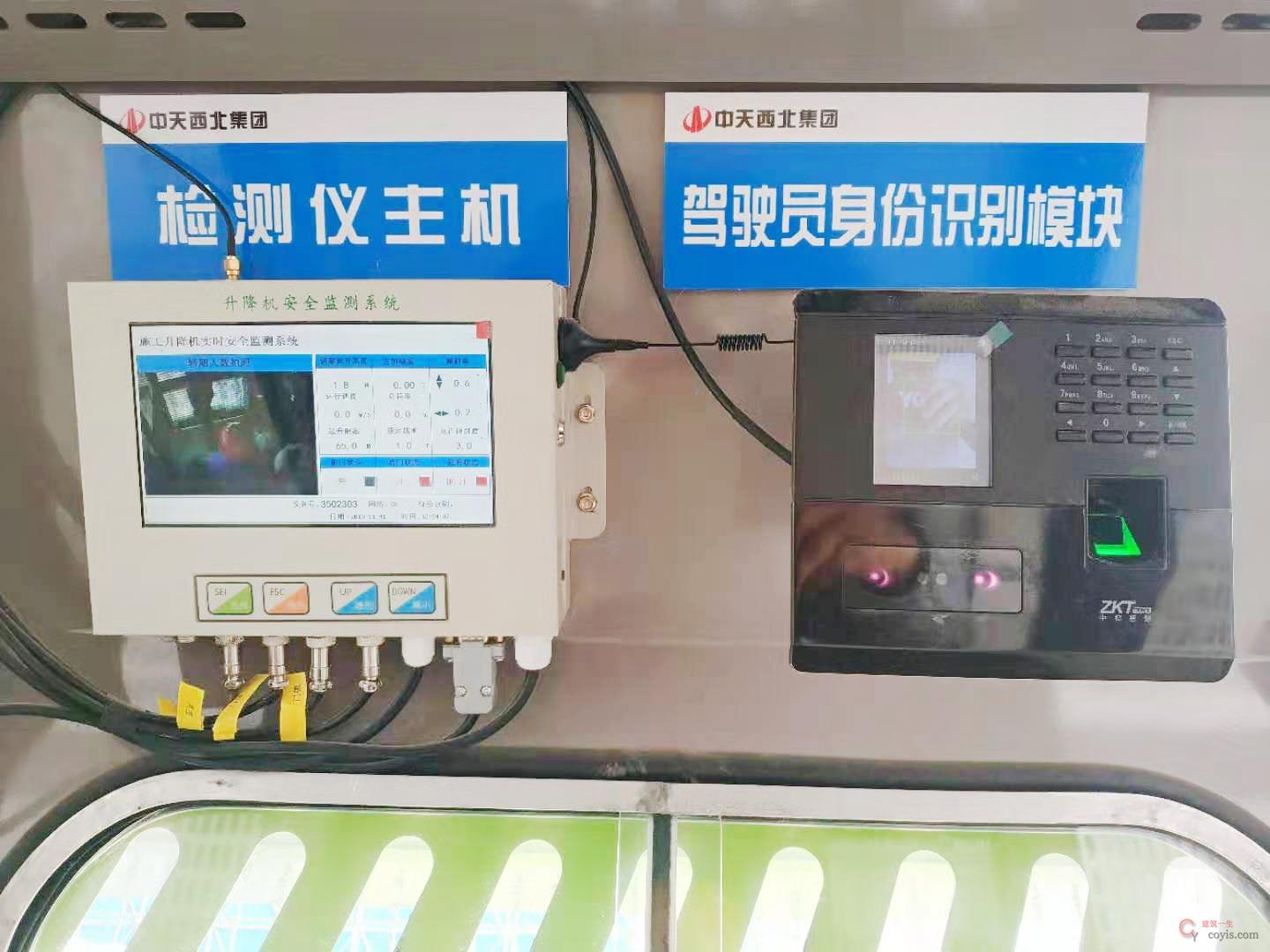

施工电梯司机身份识别模块：施工电梯电锁安装人脸识别系统，非电梯司机禁止操作。

5 安全监测系统

5.1 卸料平台监测系统

卸料平台监测系统实现对卸料平台重量实时监测；及时预警报警超载问题，声光警示周边相关人员。接入智慧工地系统实现卸料品台实时载重监测。智慧工地系统实现对每台笼梯的实时监测、数据及时记录实现“云端黑匣子”作用。

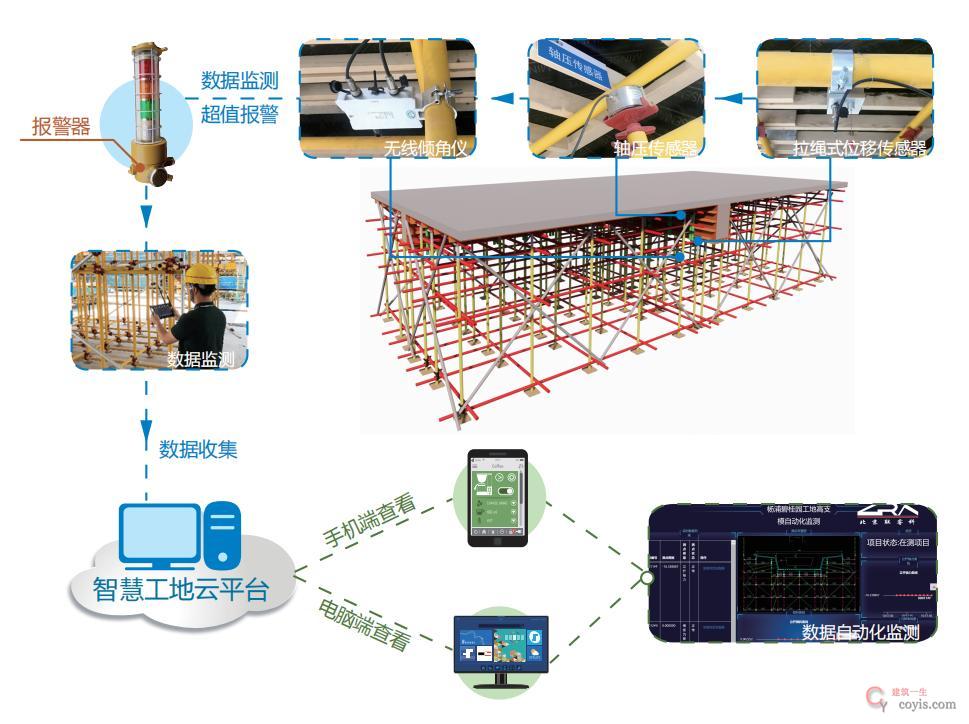

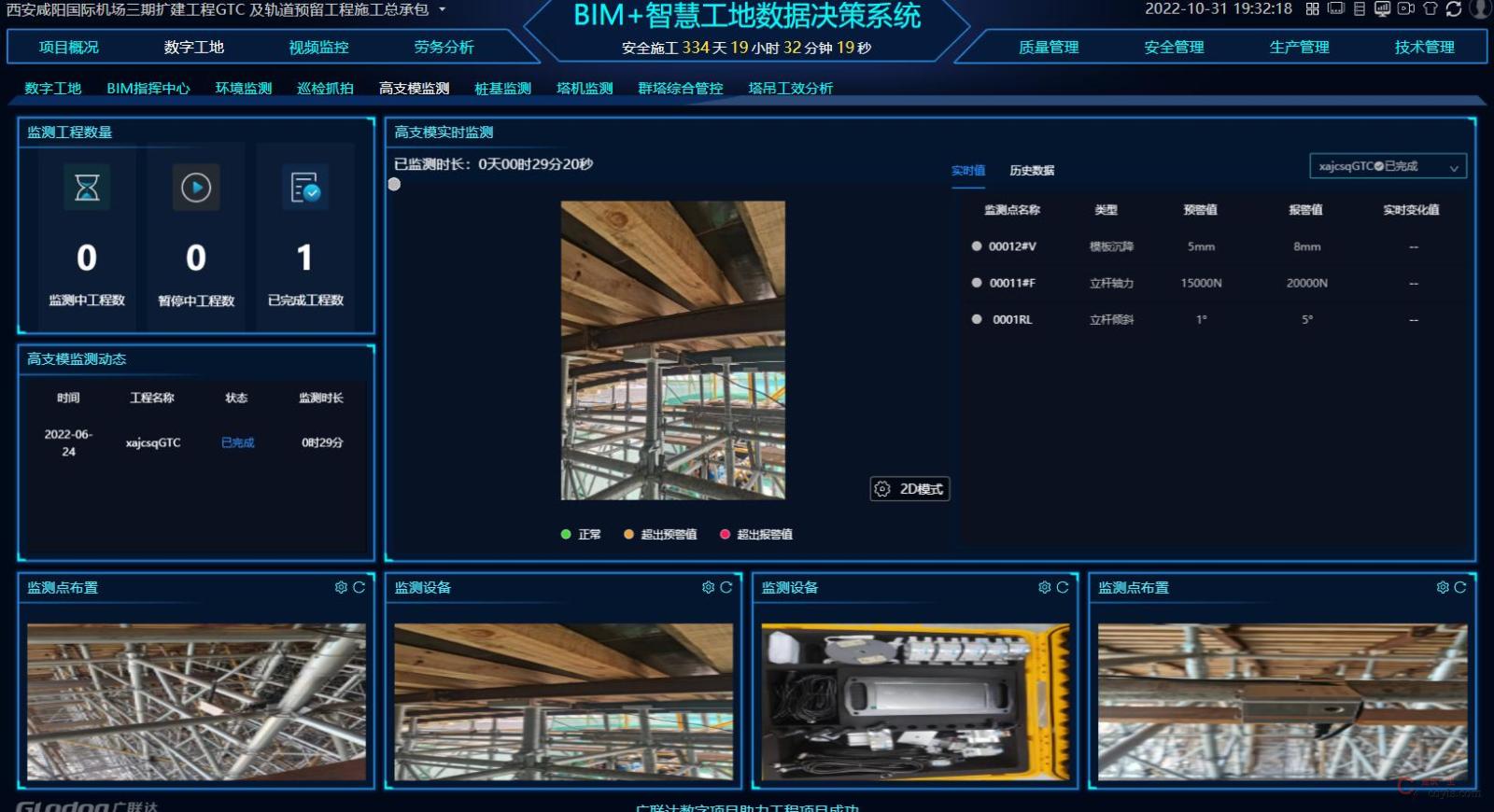

5.2 高支模安全监测系统

系统组成：

系统主机、显示器、载重传感器、高度传感器、倾角传感器、门锁传感器、指纹识别器。

主要功能：

实现模板沉降、立杆轴力、立杆倾斜等多项安全数据的实时采集、实时传输，有效预防因违规堆载、扣件失效、立杆倾斜等引发的整体或局部板面沉降及安全事故的发生；秒级响应，确保同步声光预警，便于紧急排查隐患，安全疏散，并且监测数据实时储存，为施工技术管理提供数据支撑。

5.3 深基坑安全监测系统

系统组成：
自动化倾斜仪、振弦终端、激光控制器、激光头、水位计、无线倾角仪、混凝土应变计、无线位移计、二维面阵激光位移计。

主要功能：
对基坑重点部位实时采集、传输监测数据，为项目现场基坑管控提供可靠的数据支持；实时对原始数据的自动建模分析，形成图形、图表，并具备实时报警功能，提升基坑监测安全，实现数据的完整性和实效性，从被动监管向主动监管，事后问责向事前监督、事中预警转变。

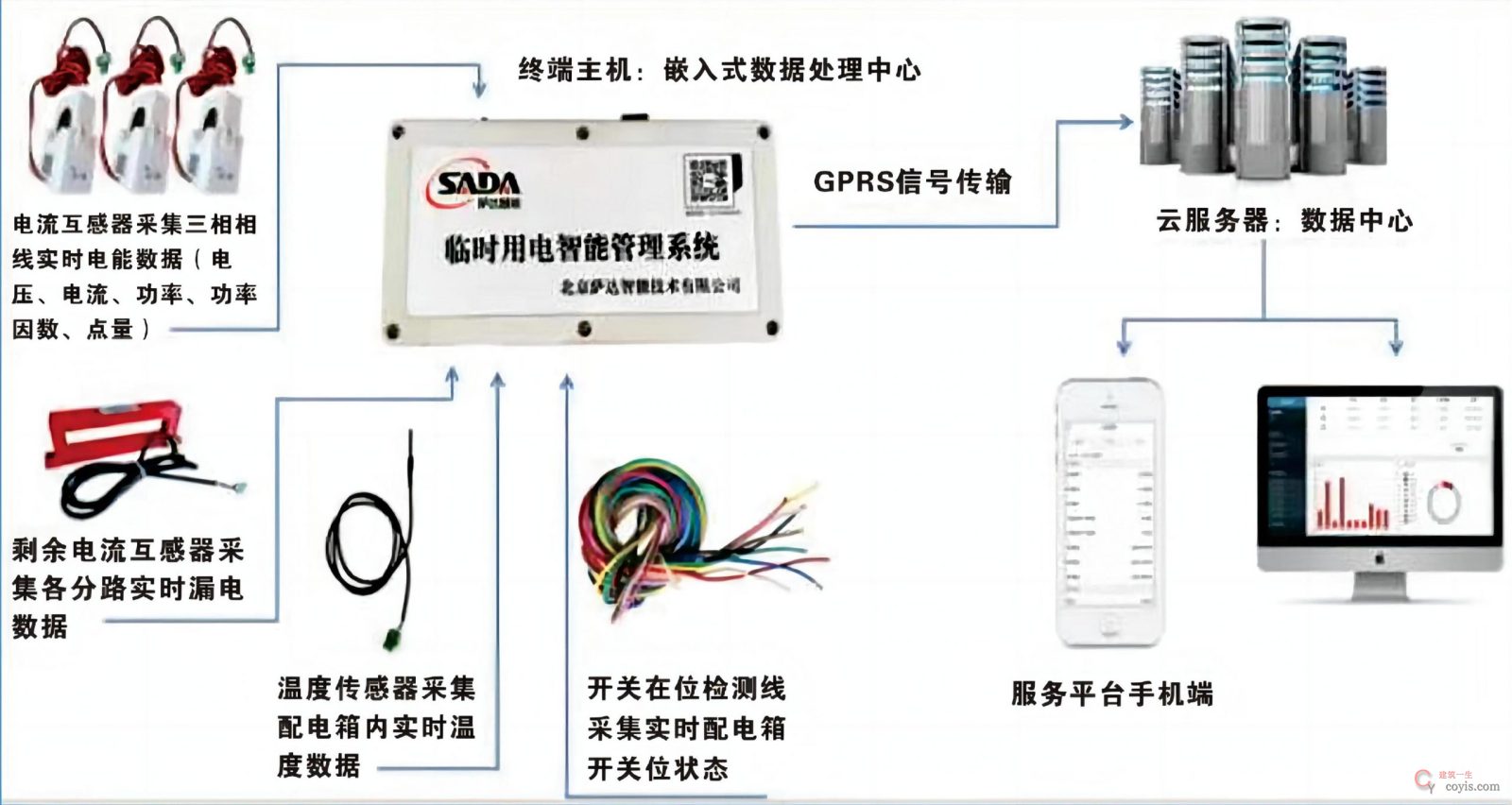

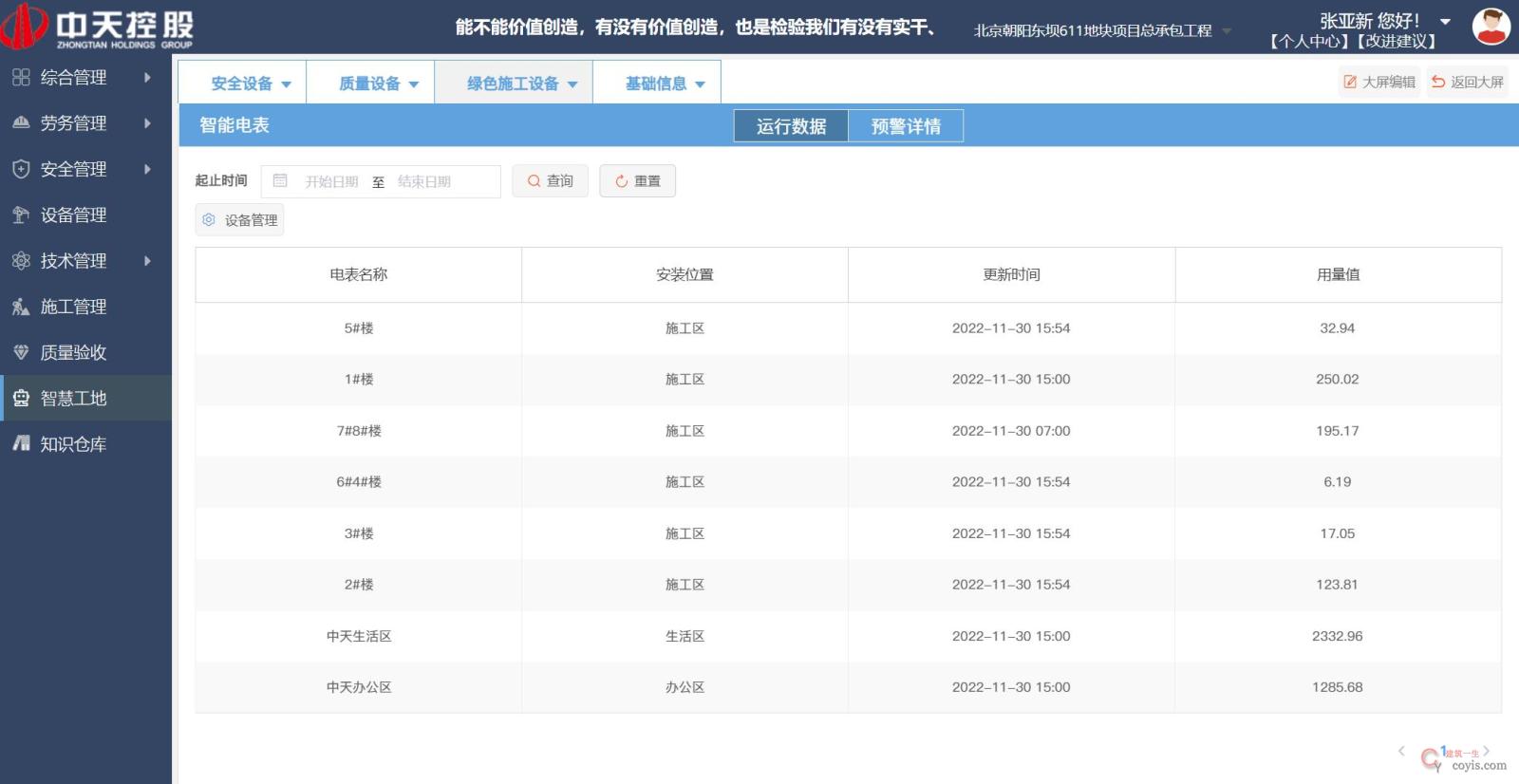

5.4 临时用电监测系统

系统组成：
终端主机、电流互感器（电压、电流、功率、功率因数、电量）、剩余电流互感器、温度传感器、开关在位检测线。

主要功能：
统计分析各级电箱电压、电流、负载、功率因子、电量、峰值电流、负荷分布等物联网系统。

当配电箱发生异常时，如电缆被盗、跳闸报警、过载报警、断电报警、漏电报警、短路报警、温度报警、电量统计等进行报警通知，同时确认相关电箱及线路，分析相关原因。及时通知责任电工及安全管理人员，进行维修保养，提升现场安全用电管控水平。

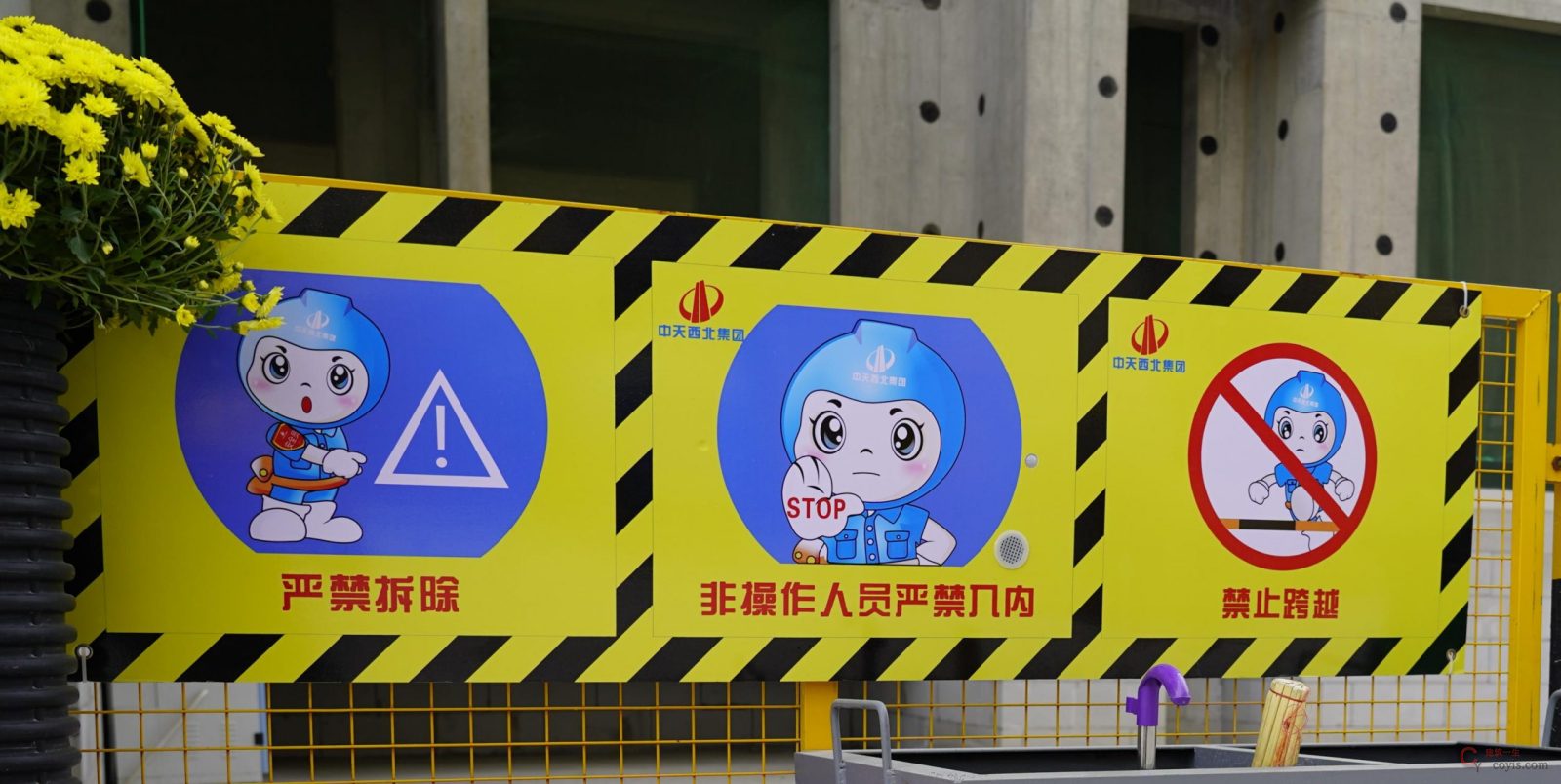

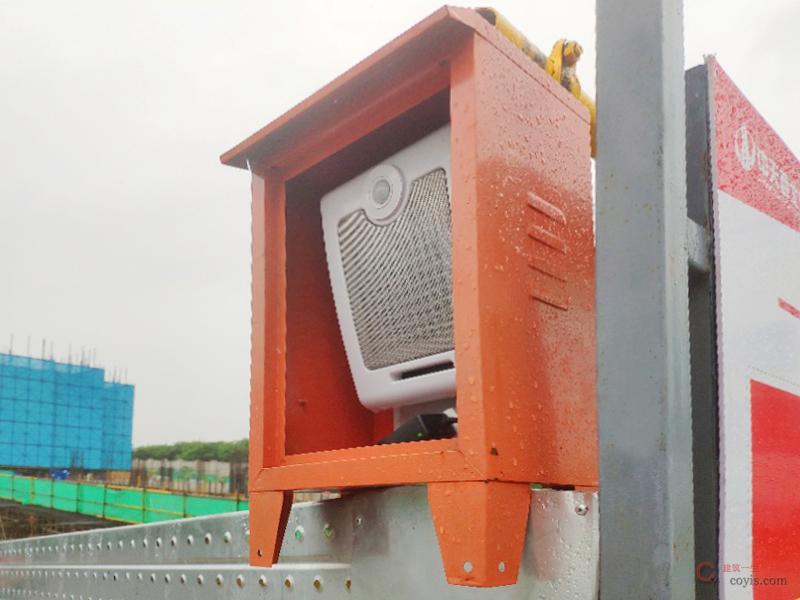

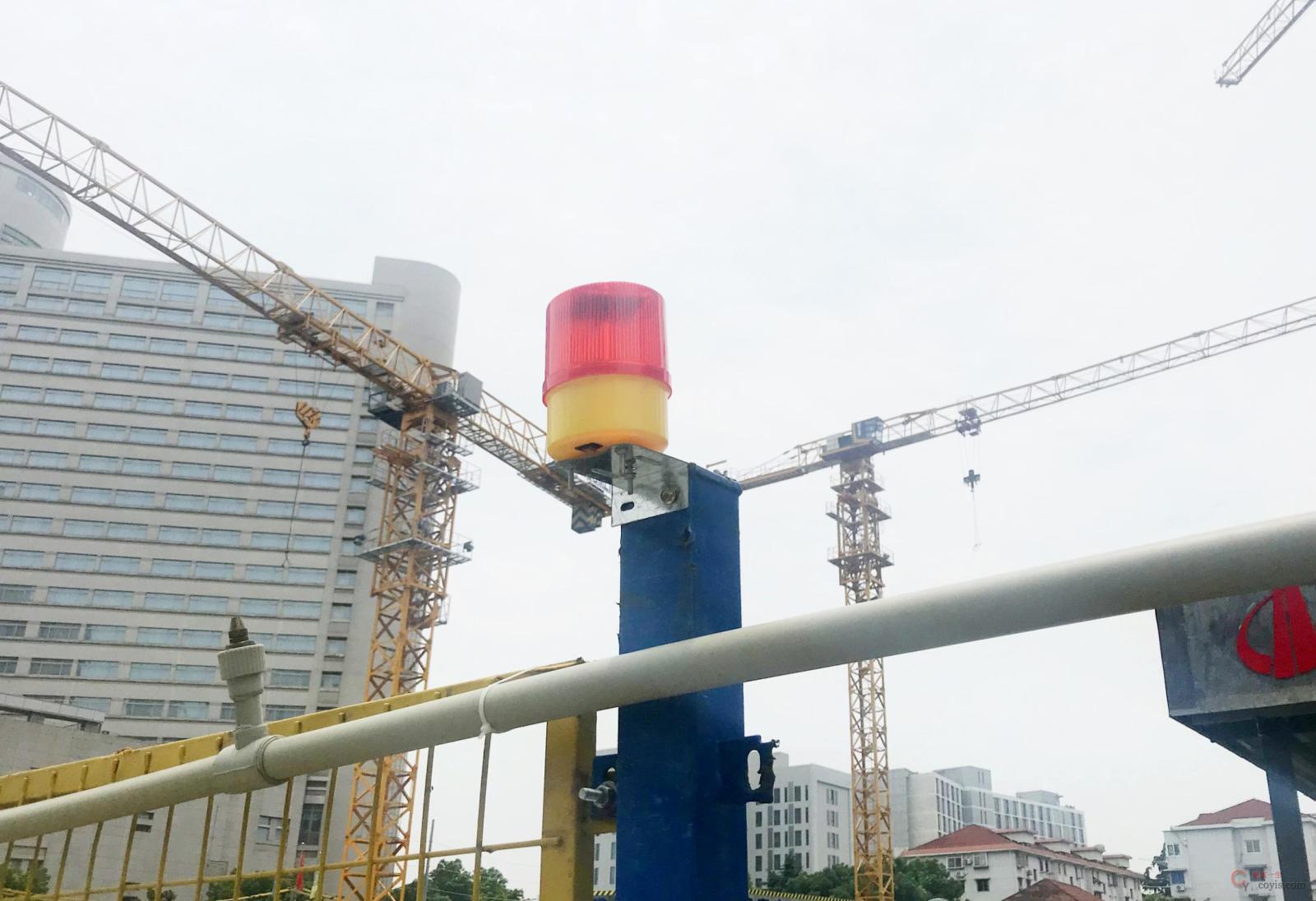

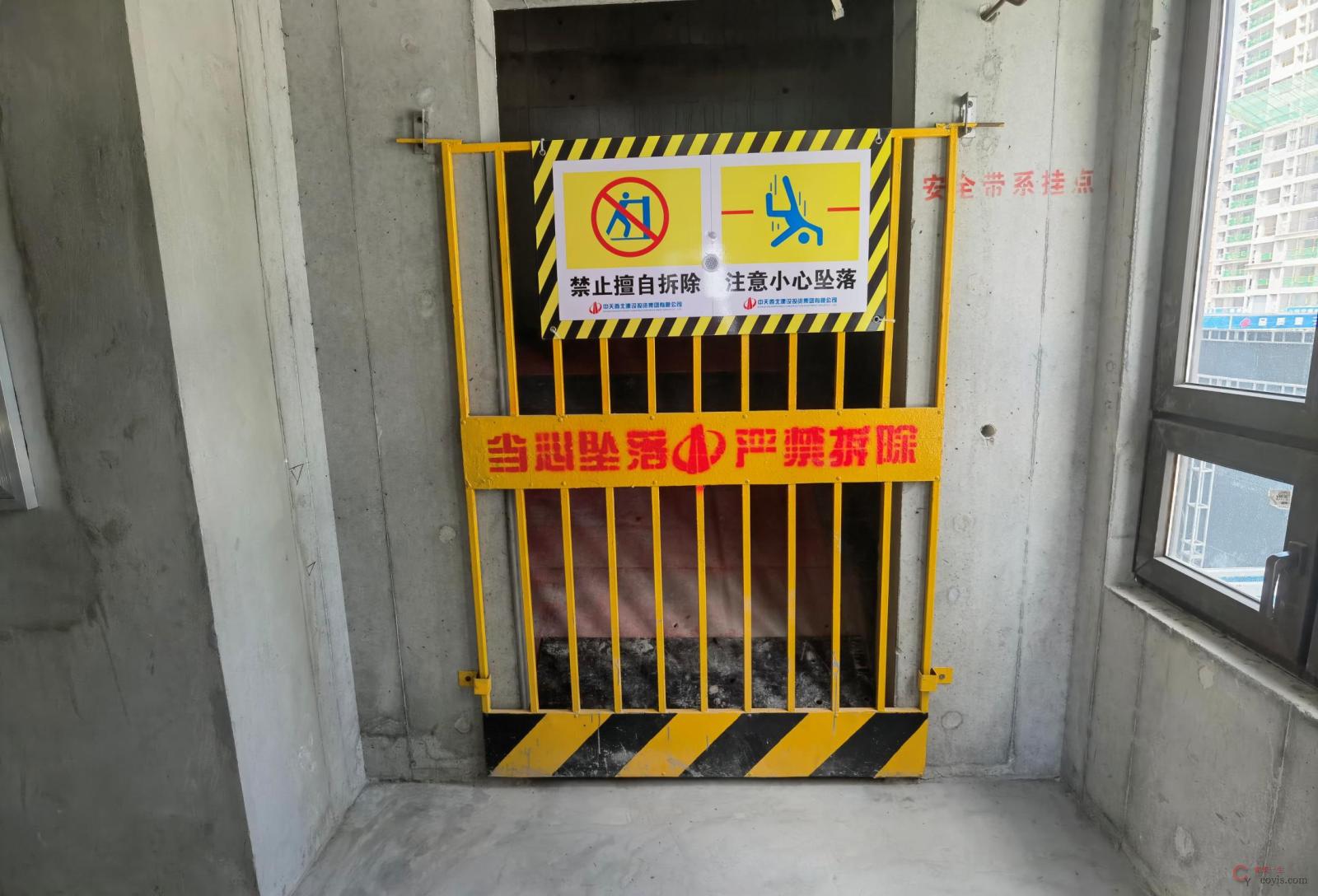

5.5 安全警示系统

通过红外线感应系统及光感原件的应用，从听觉、视觉等多方面进行施工现场安全警示。对施工现场危险源进行识别，将安全警示设备悬挂在危险源区域，对施工作业人员起到较好警示作用。

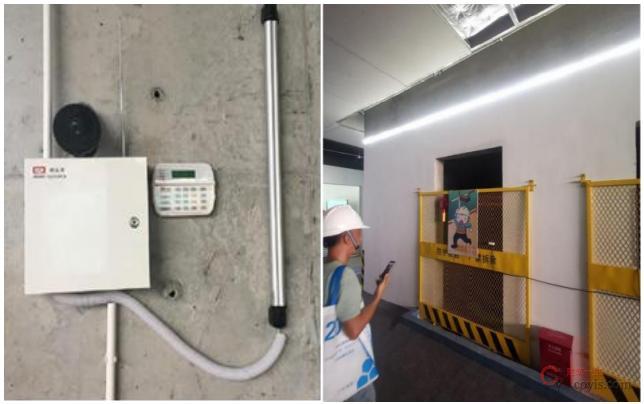

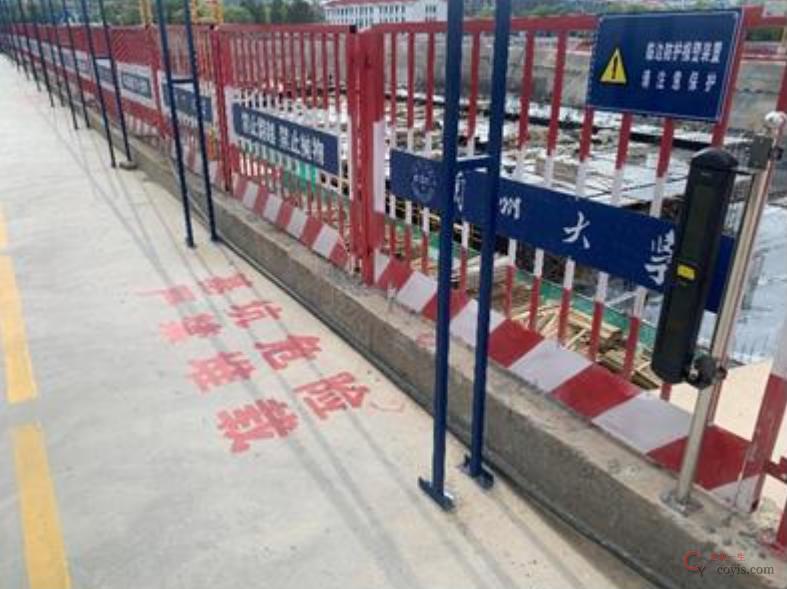

5.6 危险区域自动报警系统

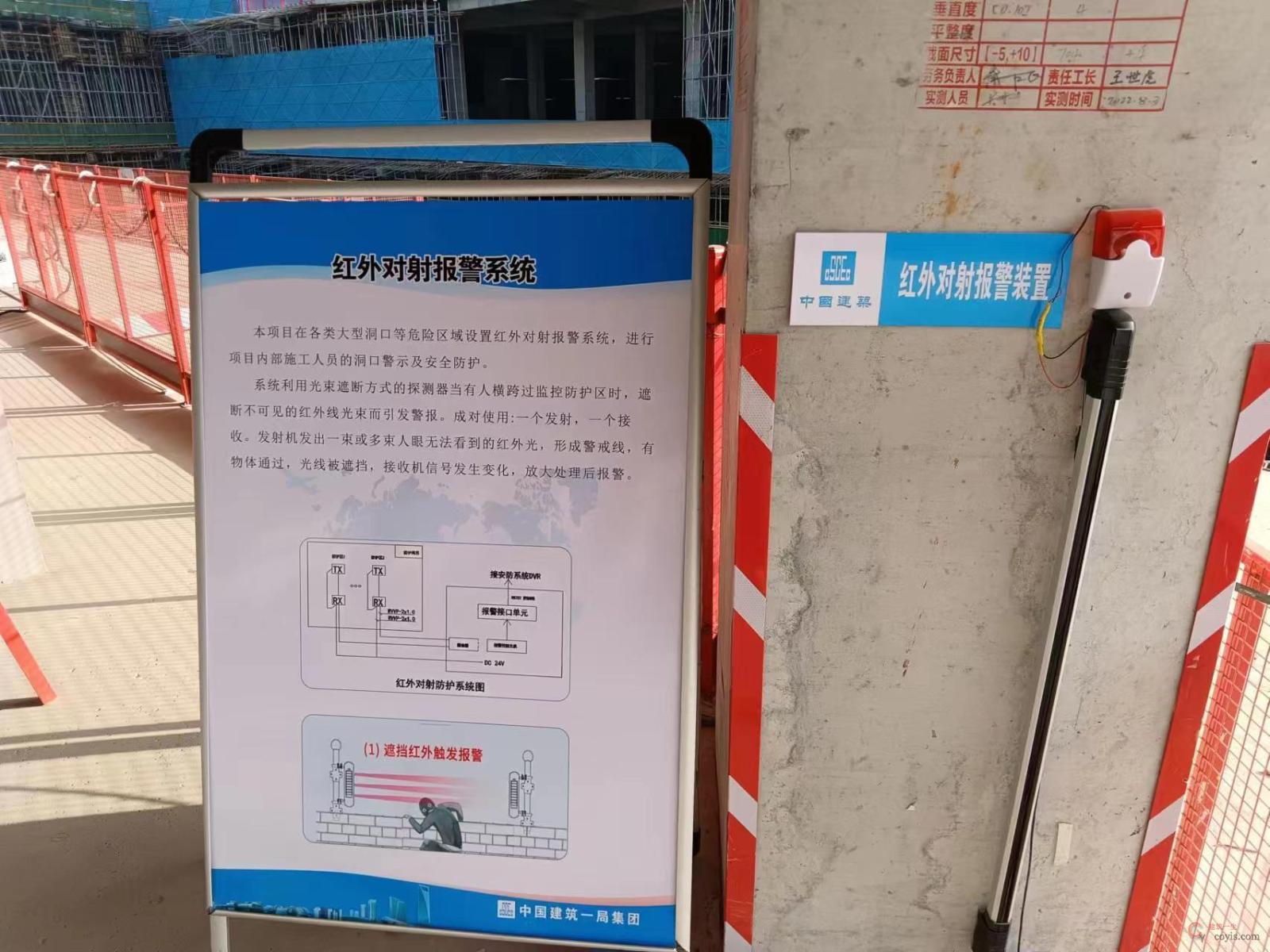

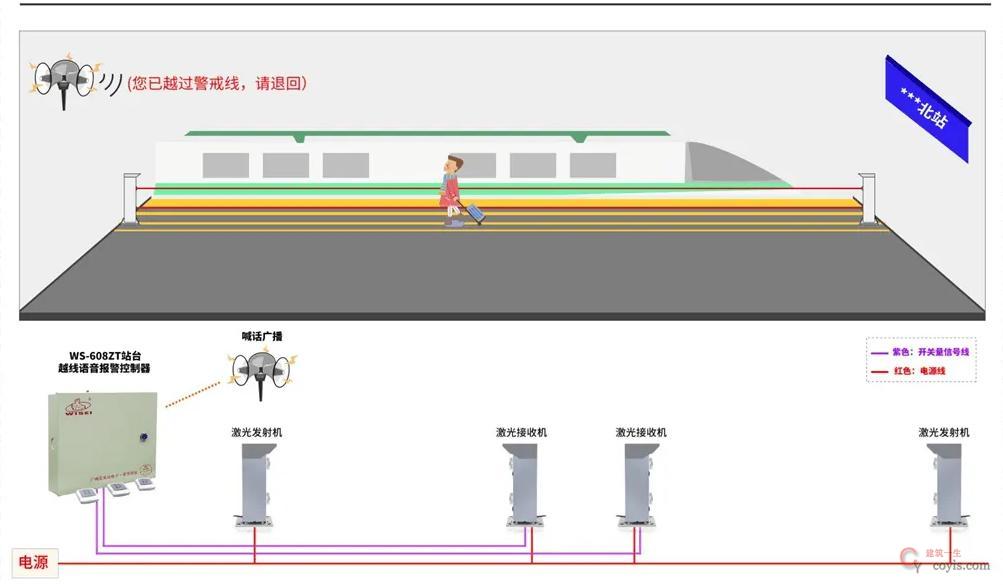

在施工现场危险区域，如电梯井口、楼层临边等位置采用的无线传输报警信息，前端无线太阳能红外栅栏触发时将信号发射至信号转发器，通过大功率驱动电路发射信号到报警主机，主机发出报警声，使工作人员迅速了解警情并采取行动。

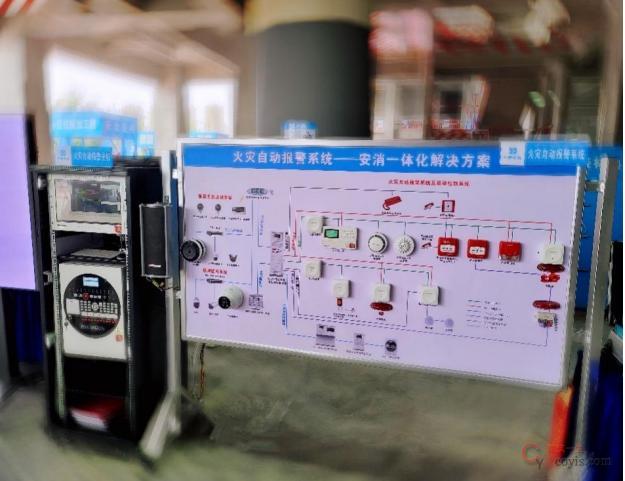

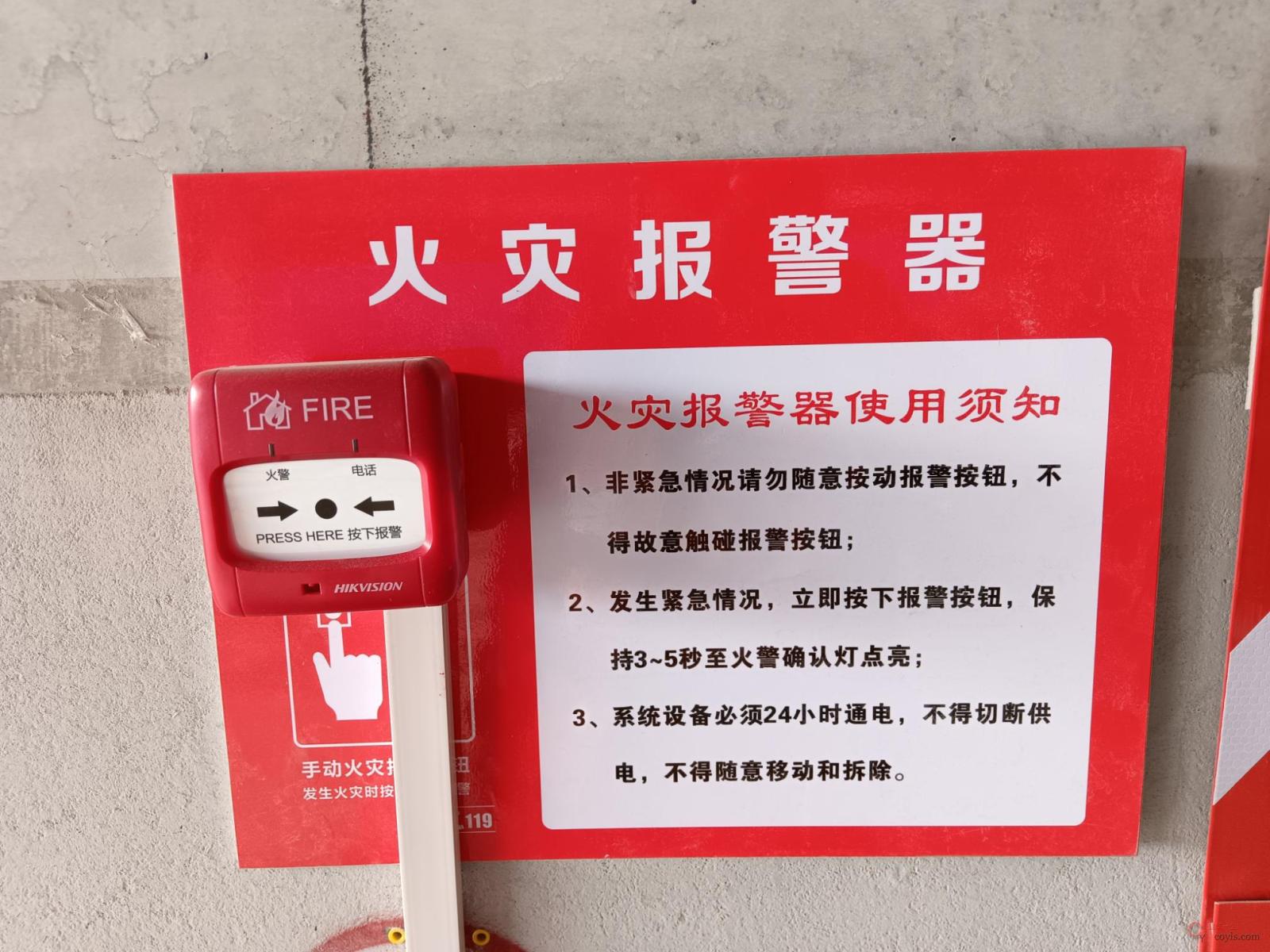

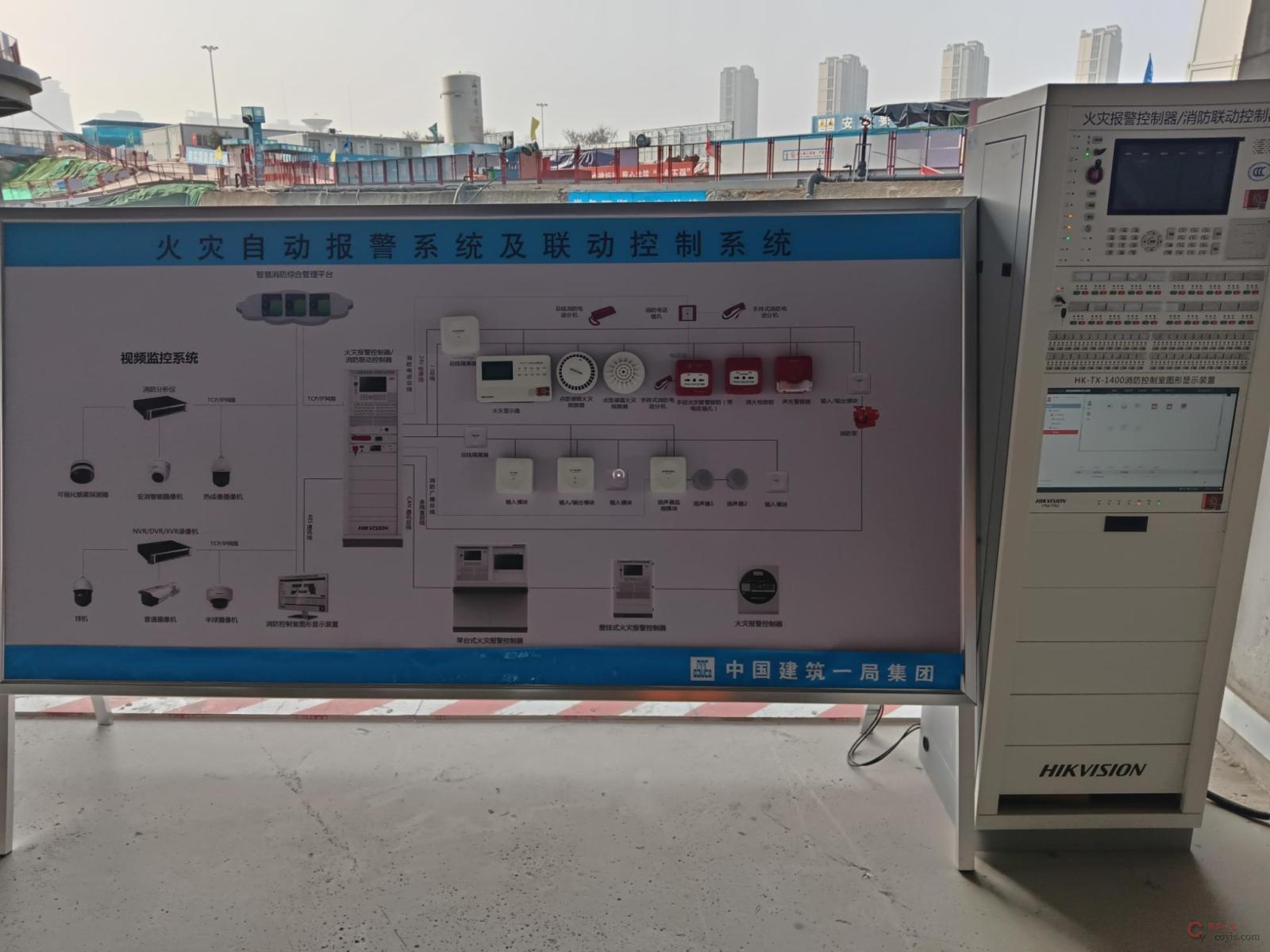

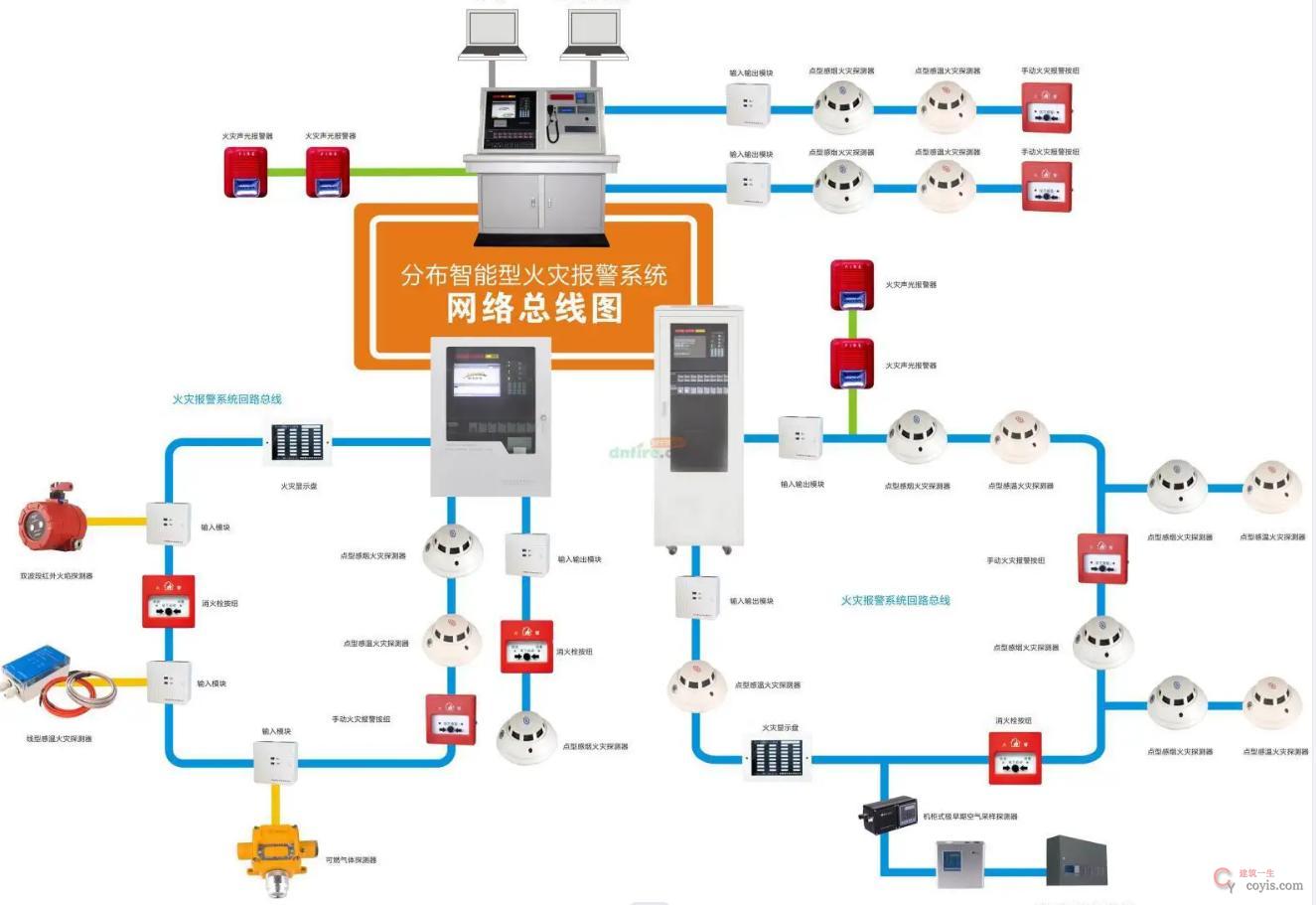

5.7 火灾自动报警系统

火灾自动报警系统是由触发装置、火灾报警装置、联动输出装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾报警控制器，并同时以声或光的形式通知整个楼层疏散，控制器记录火灾发生的部位、时间等，使人们能够及时发现火灾，并及时采取有效措施，扑灭初期火灾，最大限度的减少因火灾造成的生命和财产的损失。

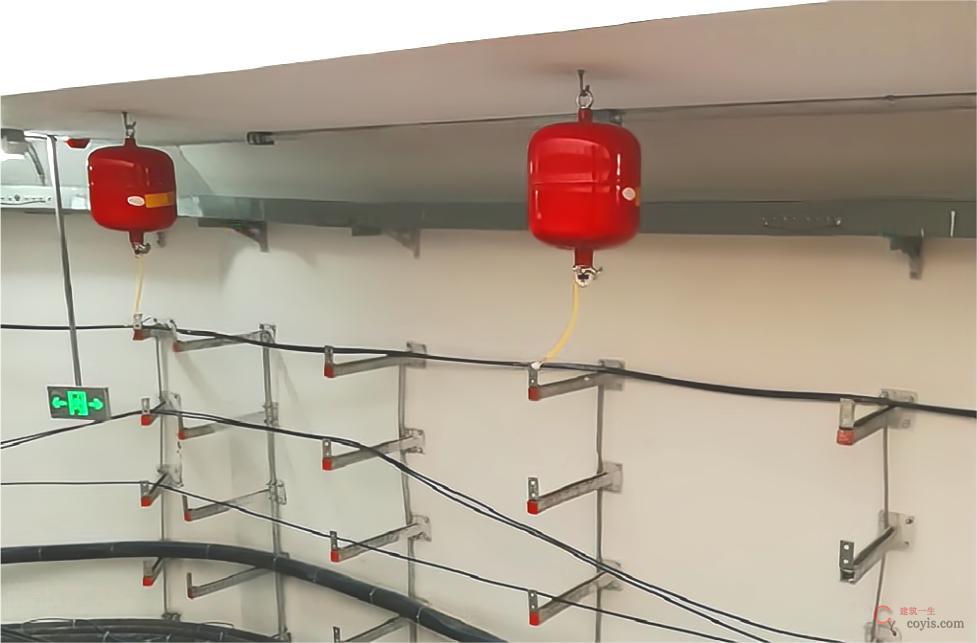

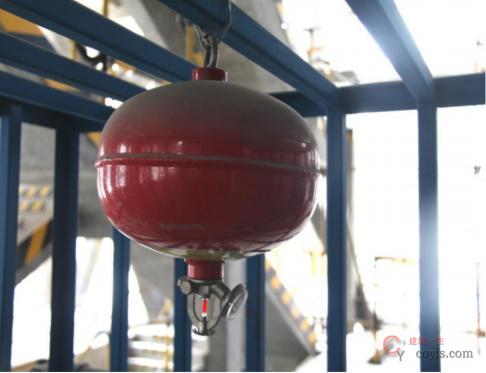

5.8 感温自动灭火器

感温自动灭火器主要由悬挂吊环、储仓、压力表及玻璃感温柱组成，可悬挂安装在火灾危险性较大场所。

6 建筑机器人系列

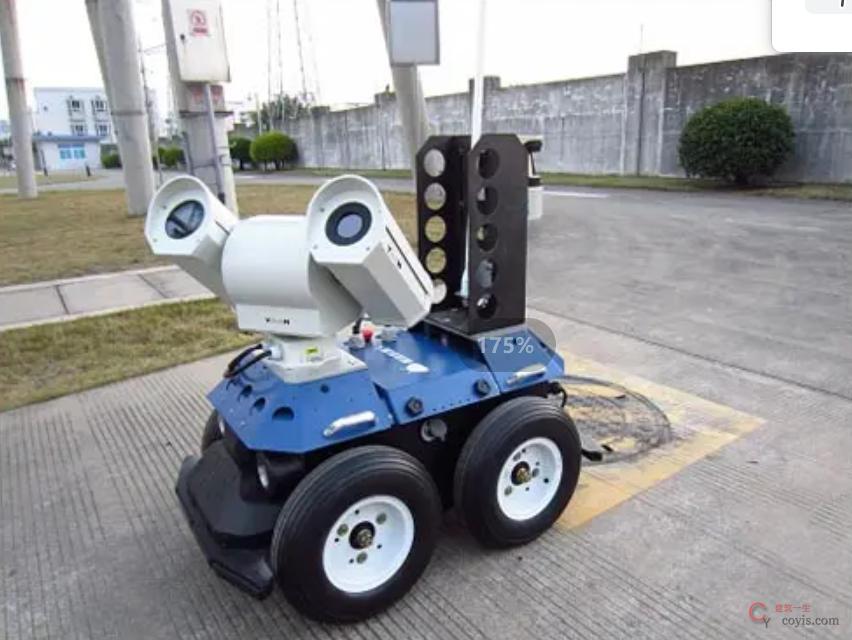

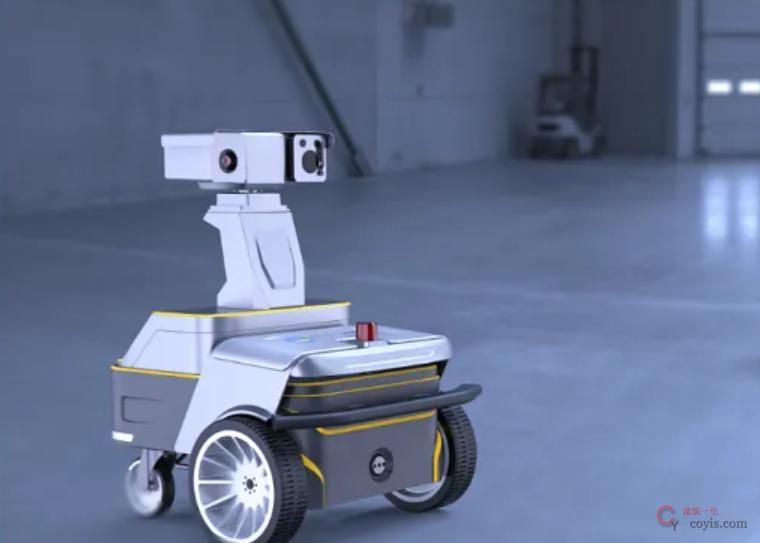

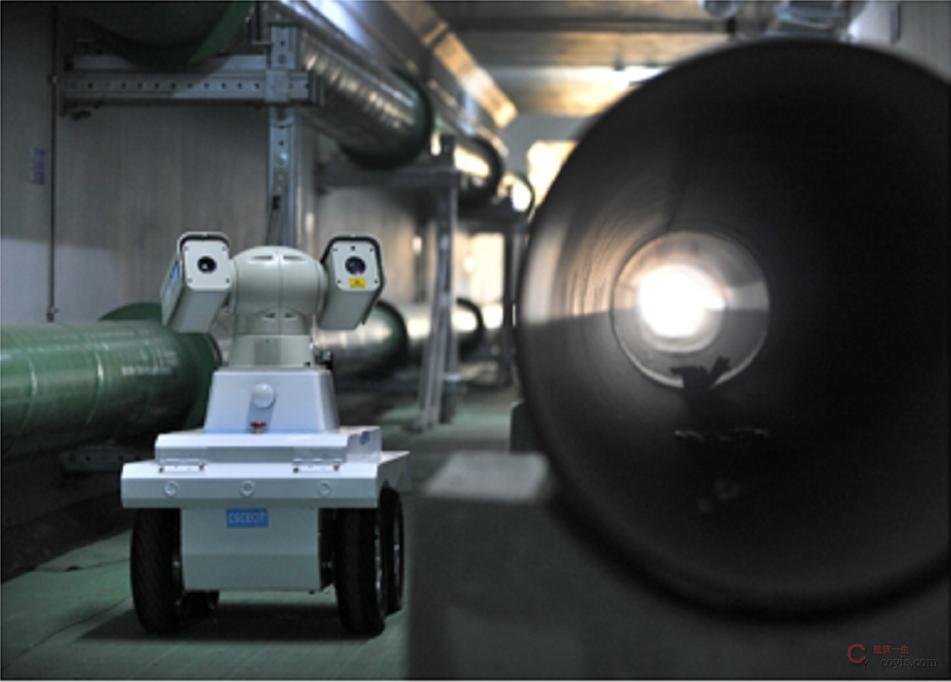

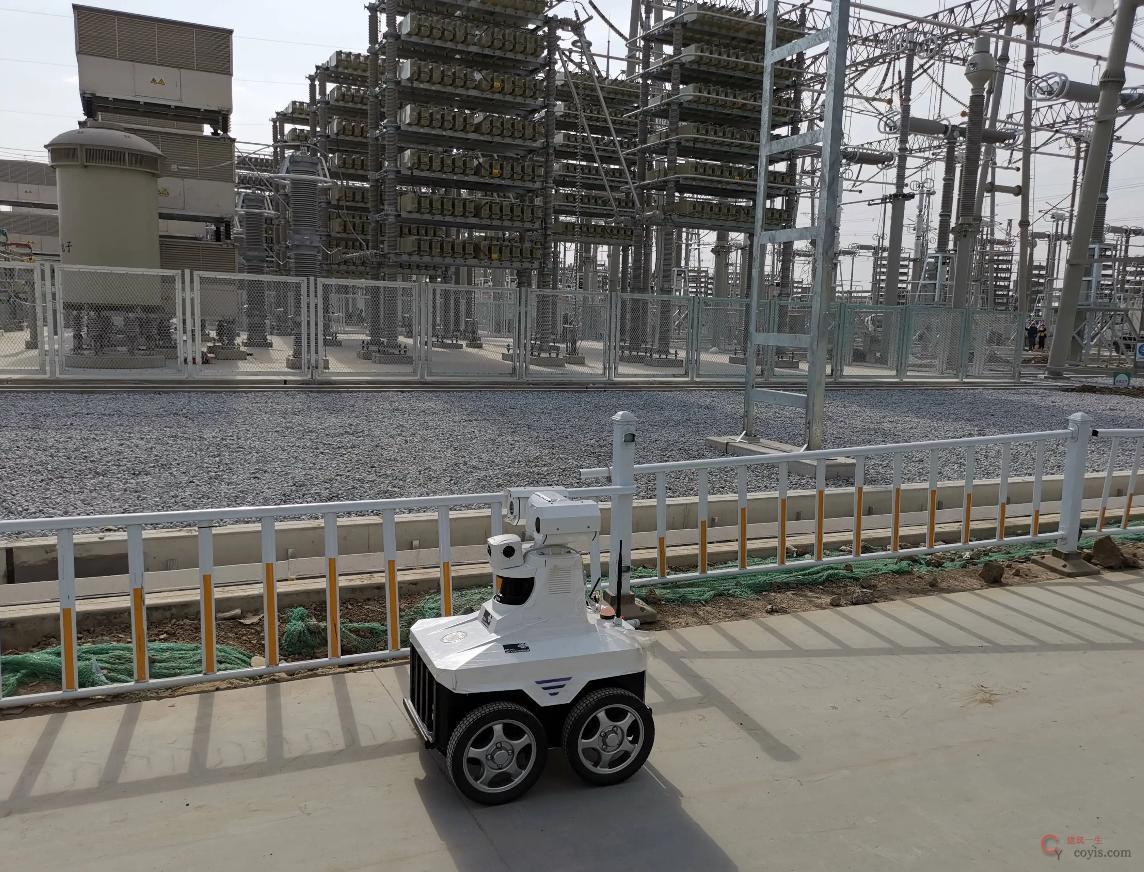

6.1 巡检机器人

地下综合管廊的运维情况极其复杂，通过引入智能巡检机器人，对管廊进行动态巡检与在线监测。搭载了环境探测传感器，可实时监测现场温湿度、有害气体含量、空气含氧量、烟雾浓度及光照度，实现对综合管廊内部照明灯、井盖、水位等状态进行24h不间断智能巡视检测，定位导航误差＜10mm，可以自主判断管廊仰角度，自动调整运行姿态，当自身遭遇故障时，会从云端自动报警，通过无线通讯通知管理人员。

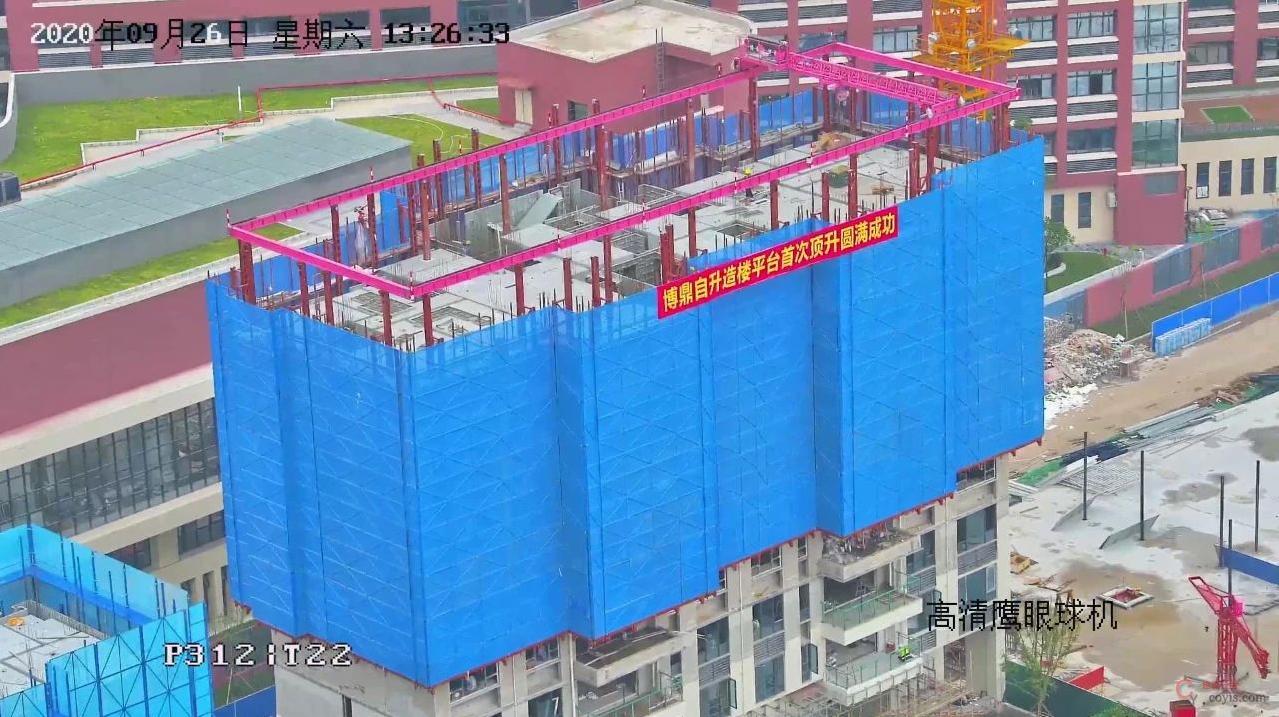

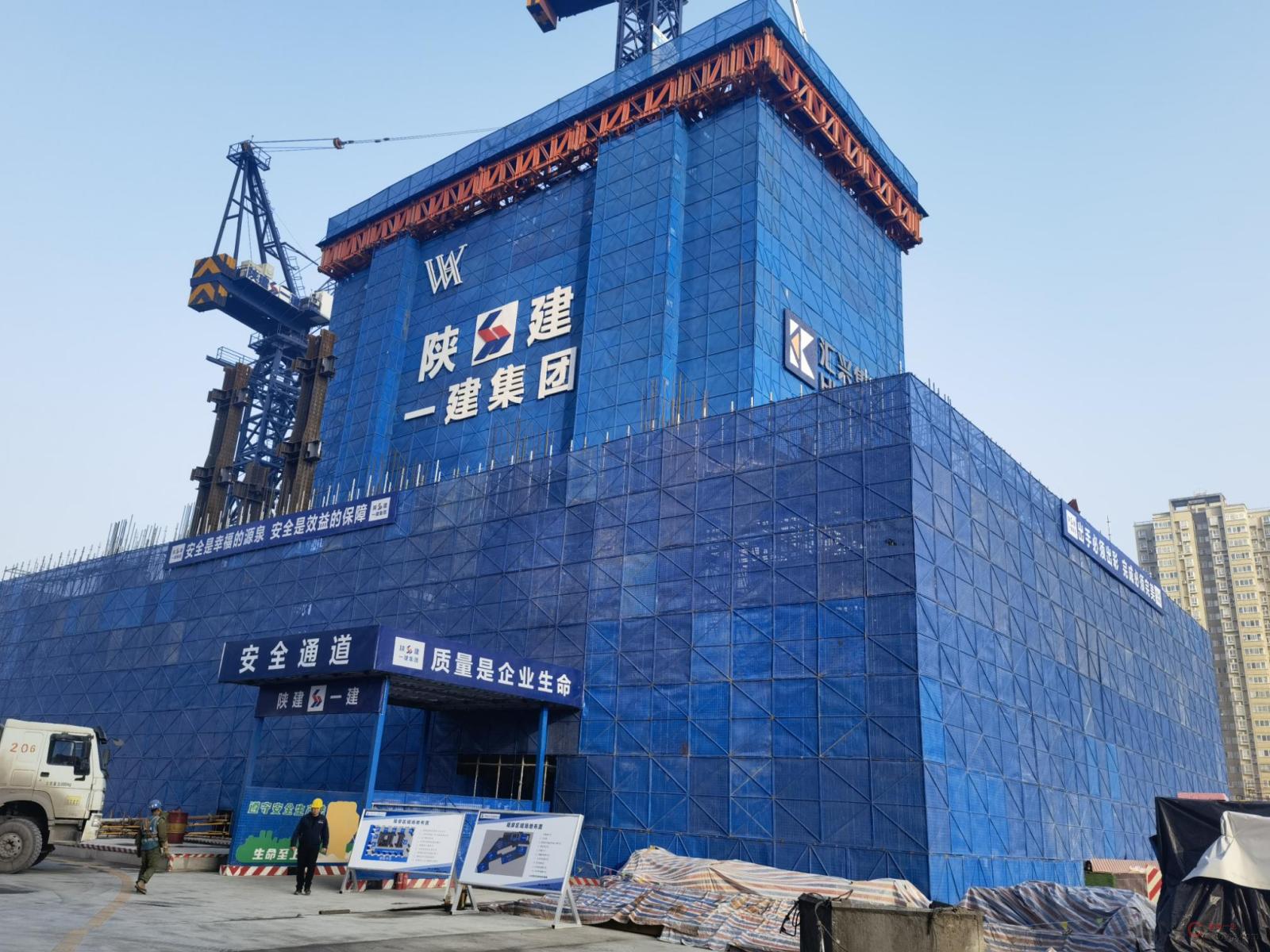

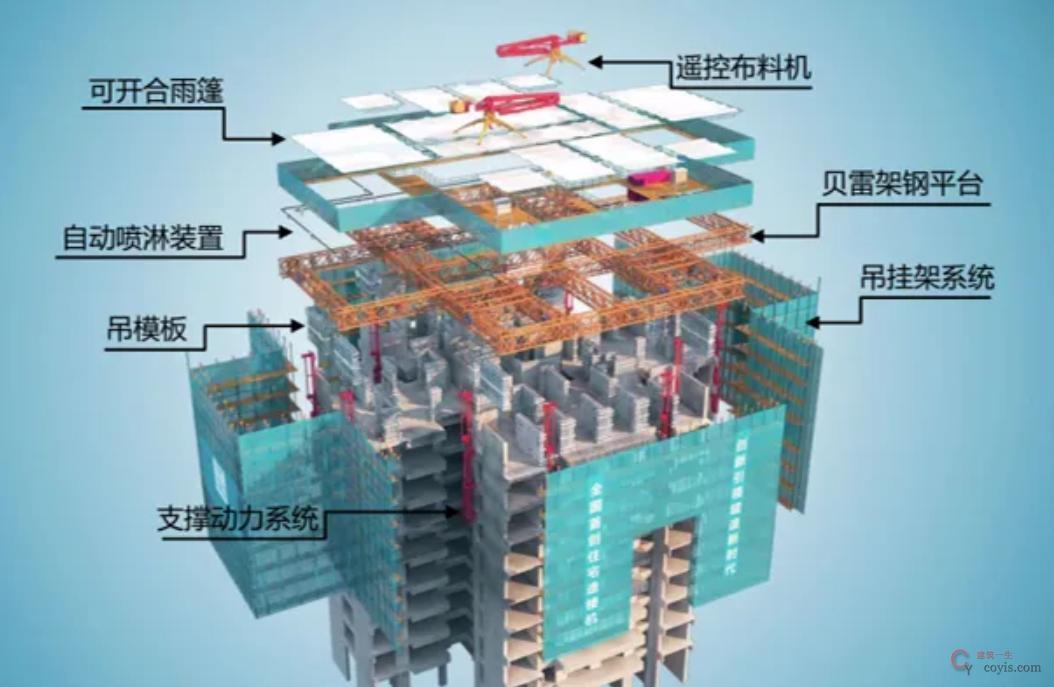

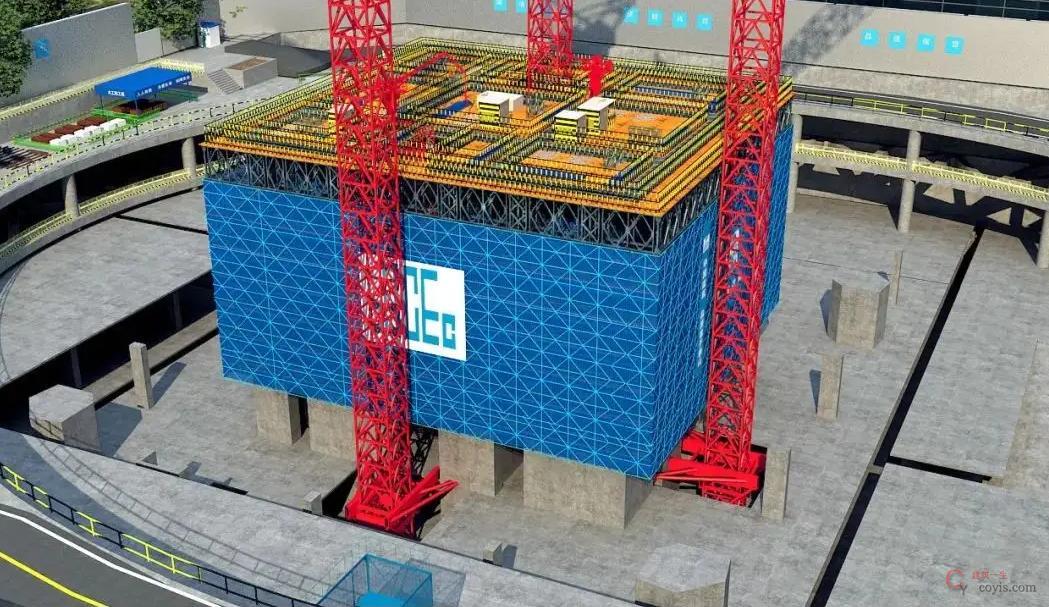

6.2 自升造楼平台

平台整机所有机位具备同步顶升功能，全自动闭环控制高差，有效避免人工操作带来的风险，且顶升速度可达1h/层。

装有辅助吊装工具，采用8个强力吸盘共同承载，单个吸盘能够承载100kg的重量，有效提升人工作业效率，安全高效。

同时安装有智能喷淋养护系统，可远程控制、自主覆盖，有效吸附空气中的粉尘、颗粒，完成作业层混凝土养护工作，改善施工环境，保护工人健康，响应环保理念。

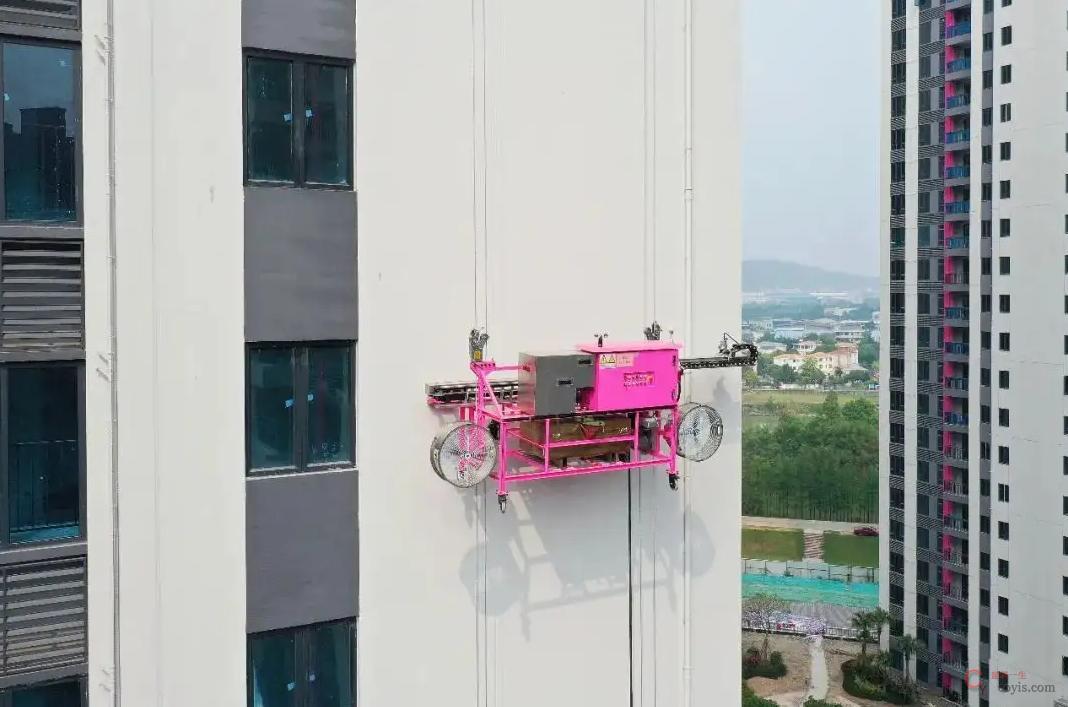

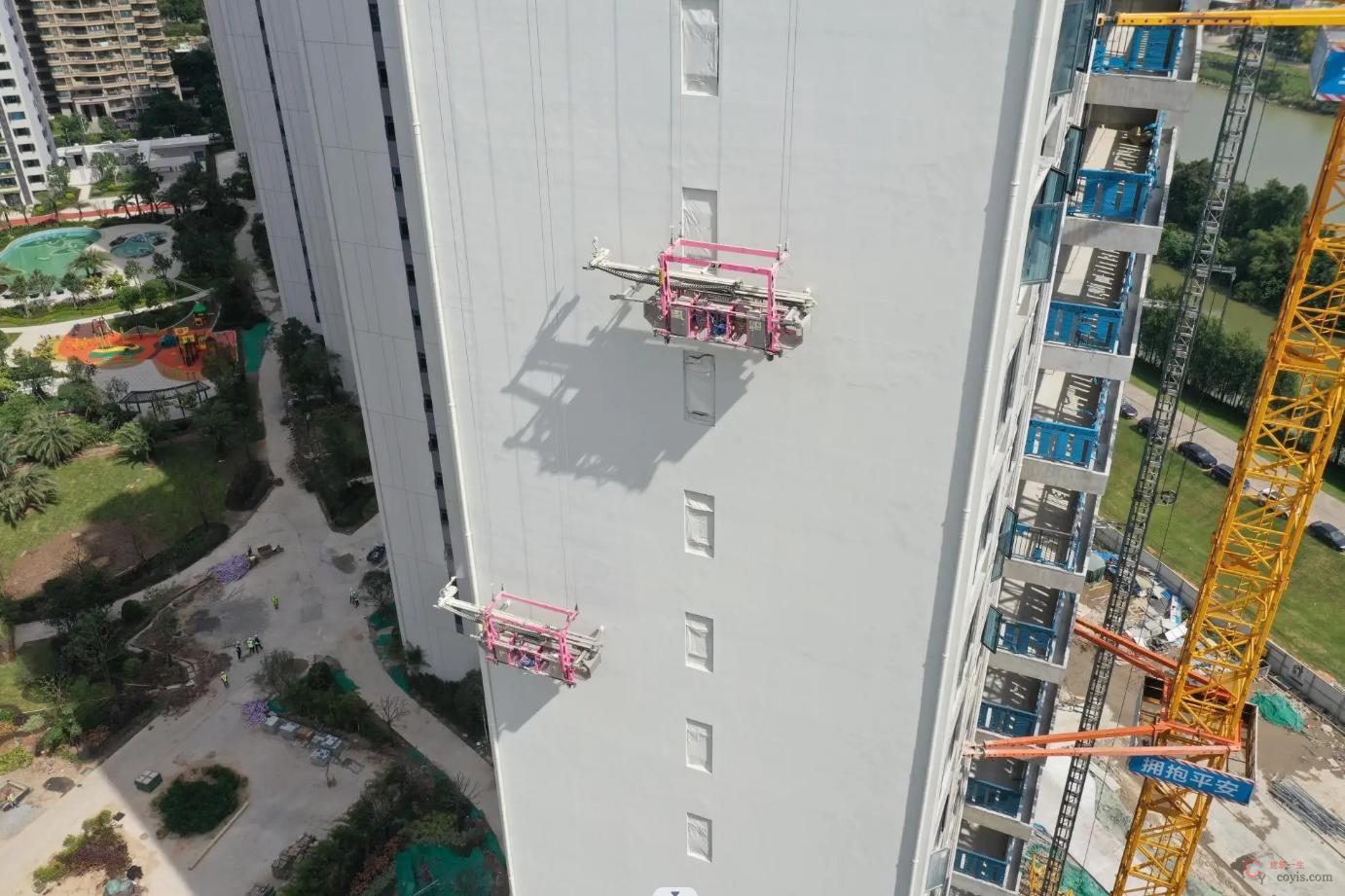

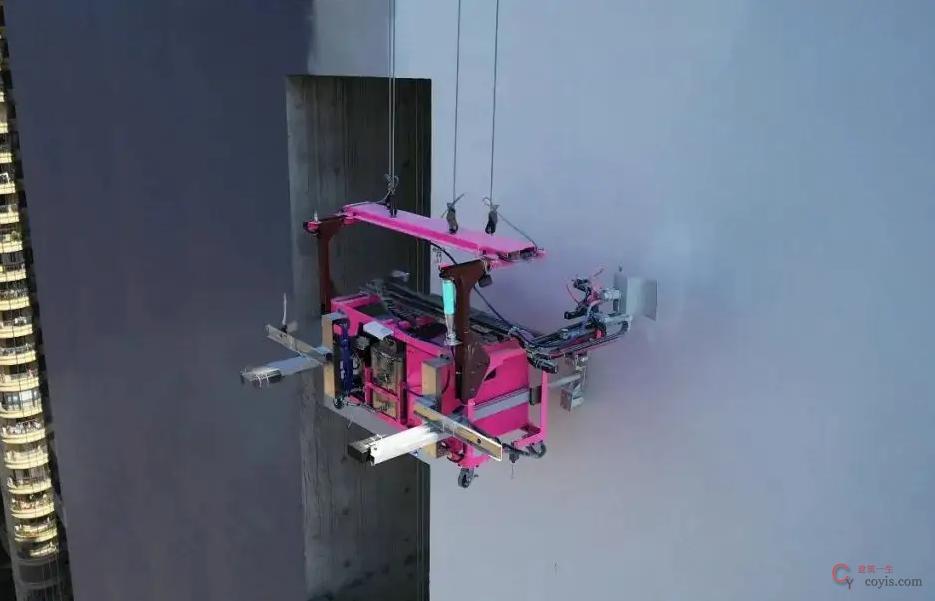

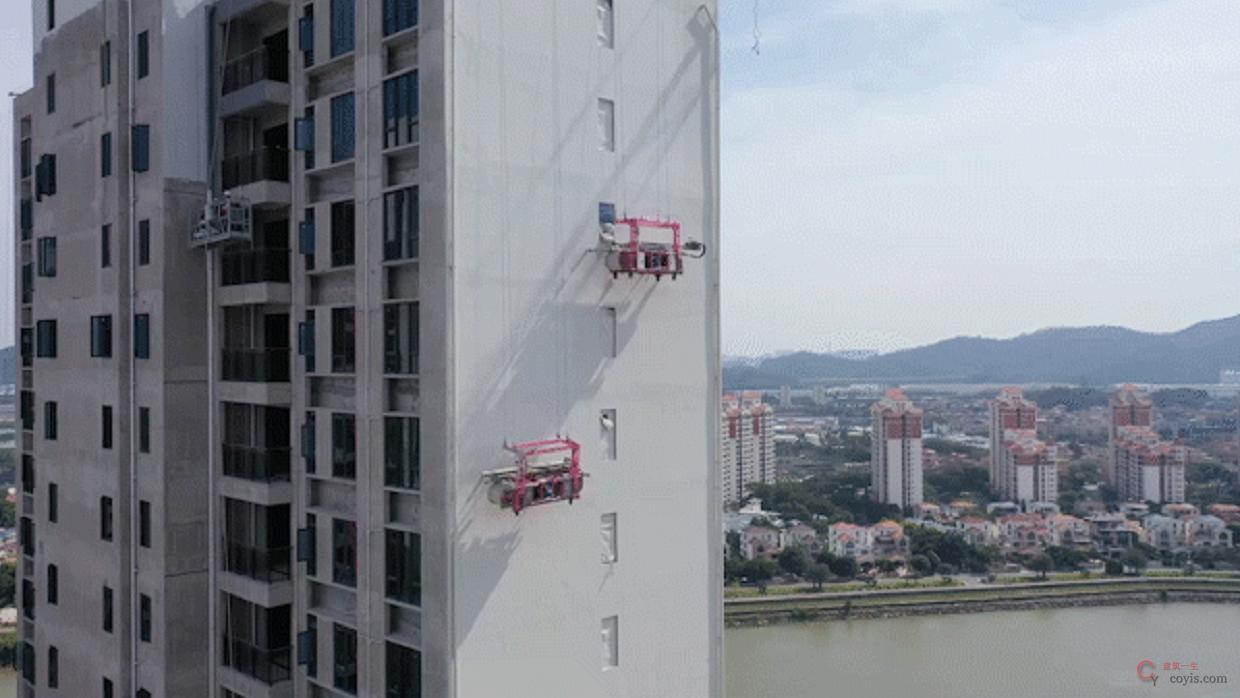

6.3 外墙喷涂机器人

通过策划定位，采用吊装外墙喷涂机器人实现自动喷涂作业，不仅能有效避免人工操作带来的高处坠落及物体打击风险，而且大大提高了施工效率，最大喷涂效率可达300m2/h，且整体效果均匀美观，达到降风险、降成本的目的。

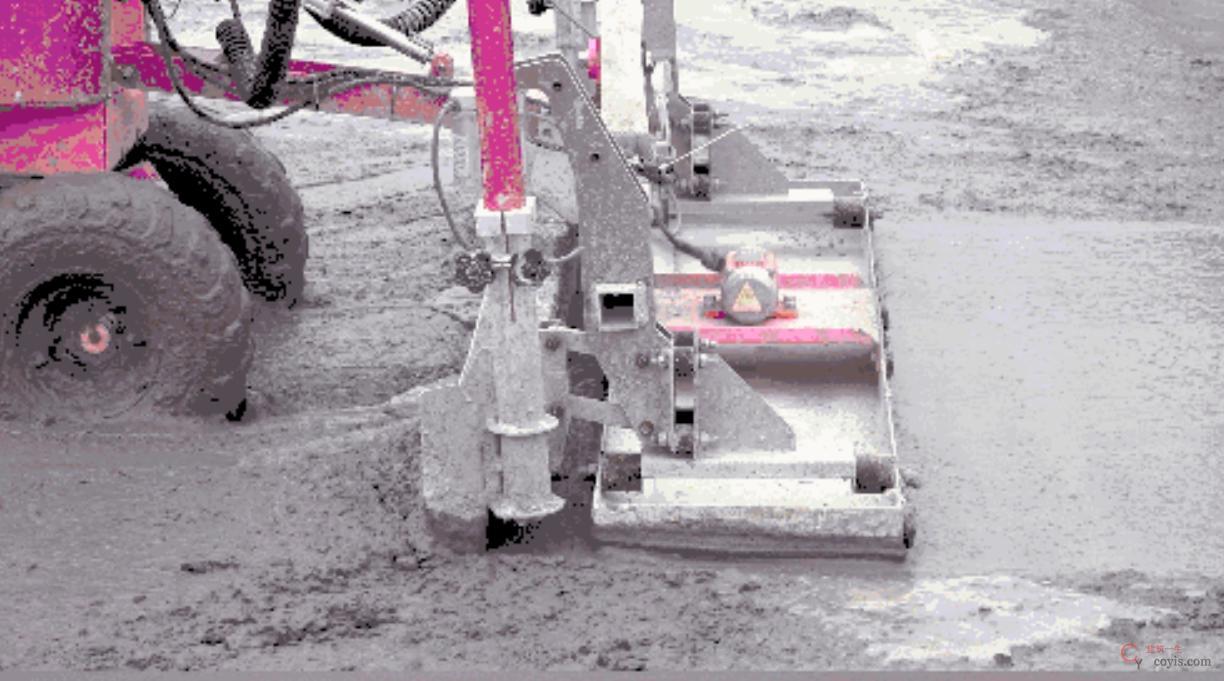

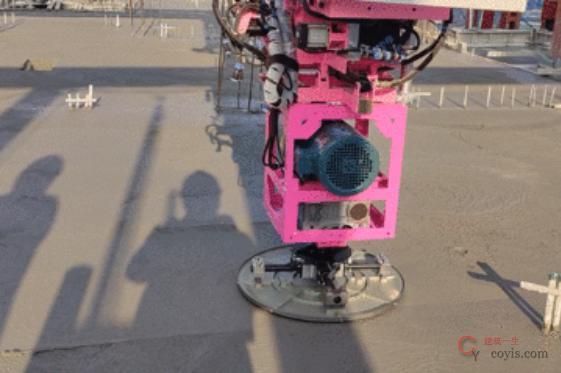

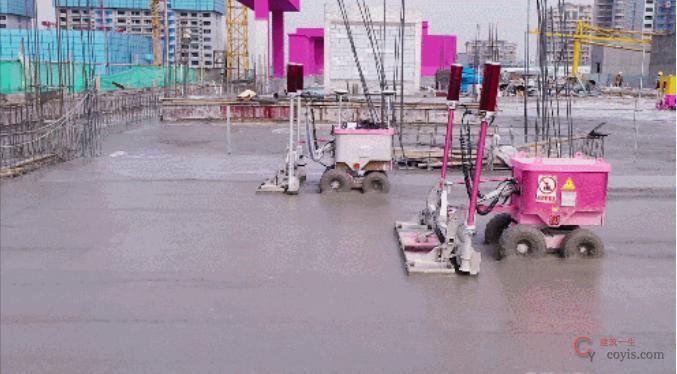

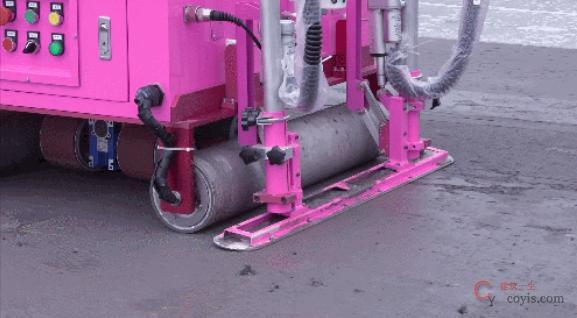

6.4 混凝土机器人

混凝土机器人体积小、重量轻、转向灵活，且施工精度高、误差小、振捣密实，提浆效果显著，自动化程度高，大幅度降低工人劳动强度，以建筑机器人为核心，人机协同施工作业，实现混凝土整平、抹平、收面等作业。
