消防工程给水是给排水工程的重要组成部分，这次将为大家详细介绍消防给水工程系统，包括详细的图例介绍，希望可以帮助到大家。
建筑消防系统一般可分为：消火栓给水系统；自动喷水灭火系统；水幕消防系统三种形式。
火灾时着火部位附近出1支或几支水枪灭火，水箱中水供应，同时启动消防泵，泵供水不入箱，箱处有止回阀，消防队来了，消防车可从室外管网取水加压，通过水泵接合器打入室内灭火，也可在室外用车上水枪灭火。
消火栓设备，水泵接合器，消防管道，消防水箱，消防水池，水源

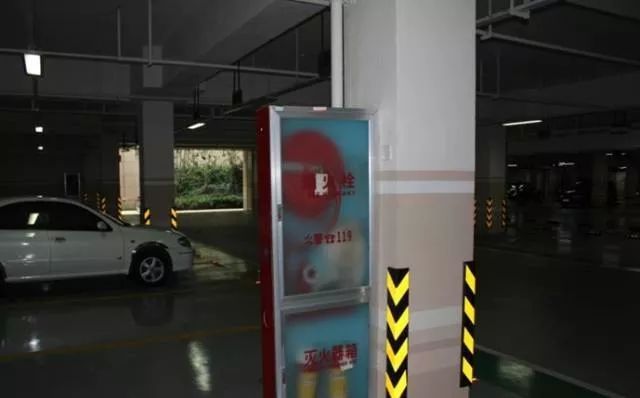

消火栓设备由水枪、水带和消火栓组成，均安装于消火栓箱内。

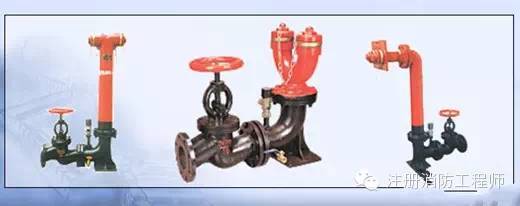

水泵接合器是连接消防车向室内消防给水系统加压供水的装置，一端有消防给水管网水平干管引出另一端设于消防车易于接近的地方。
建筑物内消防管道是否与其他给水系统合用，或独立设置，应根据建筑物的性质和使用要求经技术经济比较后确定。
适用条件：用于无室外消防水源情况下，贮存火灾持续时间内的室内消防用。
设置：可设于室外地下或地面上，也可设在室内地下室，或与室内游泳池、水景水池兼用。
水箱的设置要求：为确保动供水的可靠性，应采用重力自流供水方式；消防水箱不应与生活（或生产）高位水箱合用；水箱应贮存有10min的室内消防用水量。
适用条件：室外给水管网提供的水量和水压，在任何时候均能满足室内消火栓给水系统所需的水量、水压要求时采用。
供水特点：由室外给水管网向水箱供水，箱内贮存10min消防用水量。
火灾延续：可由室外消防车通过水泵接合器向消火栓给水系统加压供水。
用水量大时：不能满足建筑消火栓系统的水量、水压要求。
设置特点：水泵从贮水池抽水，与室外给水管网间接连接，可避免水泵与室外给水管网直接连接的弊病。当外网压力足够大时，也可由外网直接供水。
适用条件：设水池、水泵的给水方式适用于室外给水管网的水压经常不能满足室内供水所需的建筑。
设置特点：室外给水管网向低区和高位水箱供水，箱内贮存10min消防水量。
高区火灾初起时：由水箱向高区消火栓给水系统供水;当水泵启动后:由水泵向高区消火栓给水系统供水灭火。
（1）设有消火栓系统的建筑，其各层均应设置消防栓系统。
（2）建筑高≤24m，体积≤5000m3的库房，应保证有一支水枪的充实水柱到达同层内任何部位。其他民用建筑应保证有2支水枪的充实水柱同时达到任何部位。消火栓设备的水枪射流灭火，需要有一定强度的密实水流才能有效地扑灭火灾。水枪充实水柱长度应大于7m，小于15m。
（4）消火栓应布置在明显，易于取用的地方，如走廊、楼梯间、大厅、车间出入口、消防电梯前室等。消火栓口距地面安装高度为1.1m，栓口宜向下或与墙面垂直安装。（为保证及时灭火，每个消火栓处应设置直接启动消防水泵按钮或报警信号装置。）
（5）在建筑物顶应设一个消火栓，以利于消防人员经常检查消防给水系统是否能正常运行，同时还能起到保护本建筑物免受邻近建筑火灾的波及。
（6）高层建筑中由于楼高，消防管道上、下部的压差很大，当消火栓处最大压力超过1.0MPa时，必须分区供水。
（1）消火栓布置间距应经计算确定，但不应大于30m，
（2）应保证同层有2支水枪的充实水柱同时达到任何部位。
（3）消火栓水枪的充实水柱长度不应小于10m，高度超过50m的金融楼科研楼等一类高层不应小于13m。
（5）消火栓处的静水压力不应大于0.8MPa，当超过0.5MPa时，应在消火栓处设减压装置。
a.同时使用水枪数量：火灾处出1（2）支，上、下出1、2支堵截。
b.消防水箱的最小消防贮水量：10min的室内消防用水量。
c.低层和多层建筑以外救为主，应考虑消防车至火灾现场的时间。
c.消防用水可由室外给水管网，消防水池或天然水源供给。
a.室内消火栓超过10个且消防用水量超过15L/s时，室内消防给水管道至少应有两条进水管与室外管网连接，并将室内管道成环状或将进水管与室外管道连接环状。
b.高层工业建筑室内消防竖管应成环状，且管道的直径不应小于100mm.
c.超过四层的厂房和库房，高层工业建筑，设有消防管网的住宅及超过五层的其他民用建筑，其消防给水管道应设水泵接合器
a.有独立的消防给水系统和区域集中的消防给水系统。
e.消防竖管应保证同层相邻两个消火栓的水枪充实水柱同时到达室内任何部位。立管管径不小于100mm。
f.用单出口栓，水箱离最高的栓≮7m，否则加压，远距离启动泵，火警后5min泵必须启动。
自动喷水灭火系统定义：是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。
自动喷水灭火系统特征：通过加压设备将水送入管网至带有热敏元件的喷头处，喷头在火灾的热环境中自动开启洒水灭火。通常喷头下方的覆盖面积大约为12m2。自动喷水灭火系统扑灭初期火灾的效率在97%以上。
自动喷水灭火系统的组成：由水源、加压贮水设备、喷头、管网、报警装置等组成。

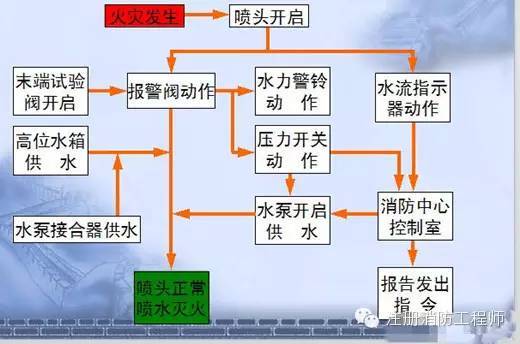

特点：为喷头常闭的灭火系统，管网中充满有压水，当建筑物发生火灾，火场温度达到喷头开启温度时，喷头出水灭火。
缺点：由于管网中充有有压水，当渗漏时会损毁建筑装饰和影响建筑的使用。该系统只适用于环境温度4℃<t<70℃的建筑物。

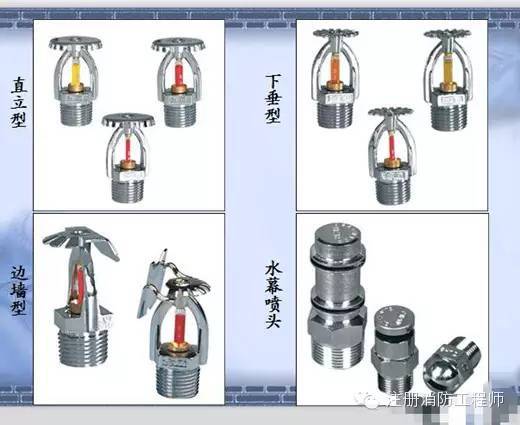

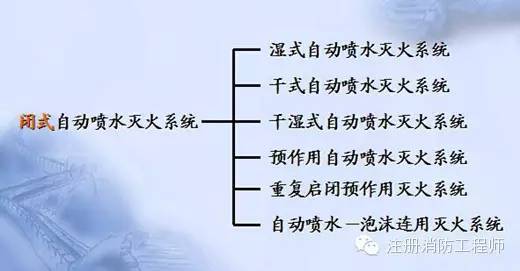

a.闭式喷头：喷口用由热敏元件组成的释放机构封闭，当达到一定温度时能自动开启，如玻璃球爆炸、易熔合金脱离。其构造按溅水盘的形式和安装位置有直立型、下垂型、边墙型、普通型、吊顶型和干式下垂型洒水喷头之分。

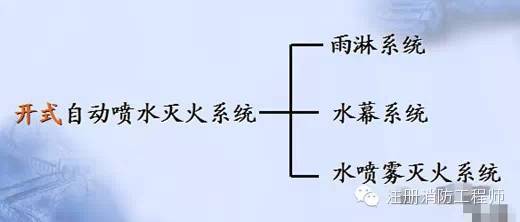

b.开式喷头：根据用途分为开启式、水幕式、喷雾式。

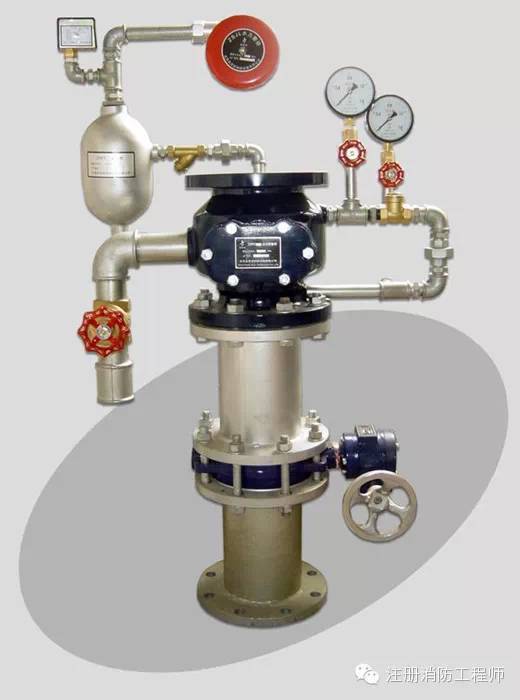

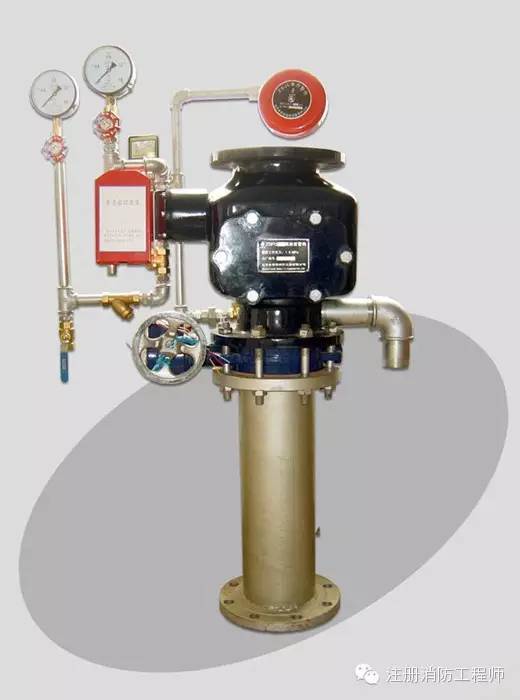

作用：开启和关闭管网的水流，传递控制信号至控制系统并启动水力警铃直接报警。有湿式、干式、干湿式和雨淋式4种类型。
主要用于湿式喷水灭火系统，宜装在报警阀附近(连接管不宜超过6m)。

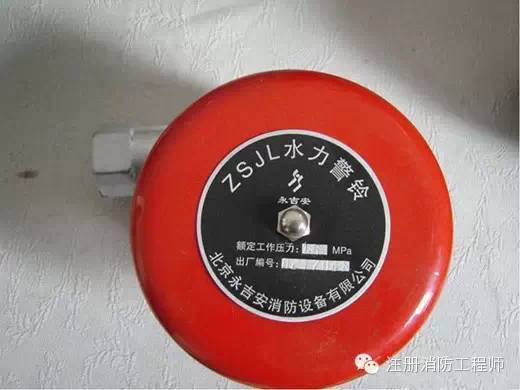

作用原理：当报警阀打开消防水源后，具有一定压力的水流冲动叶轮打铃报警。水力警铃不得由电动报警装置取代。

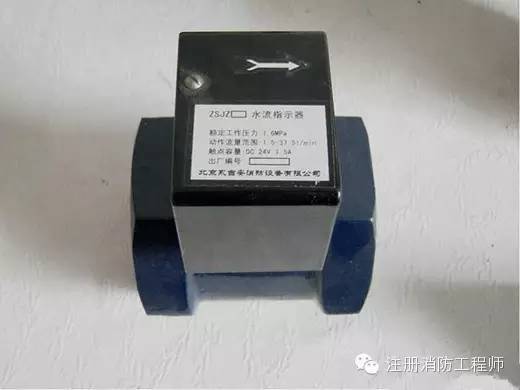

作用步骤：某个喷头开启喷水或管网发生水量泄漏时，管道中的水产生流动；引起水流指示器中桨片随水流而动作；接通延时电路后，继电器触电吸合发出区域水流电信号，送至消防控制室。

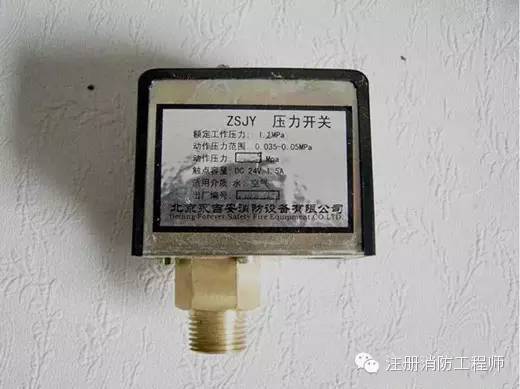

作用原理：在水力警铃报警的同时，依靠警铃管内水压的升高自动接通电触点，完成电动警铃报警，向消防控制室传送电信号或启动消防水泵。

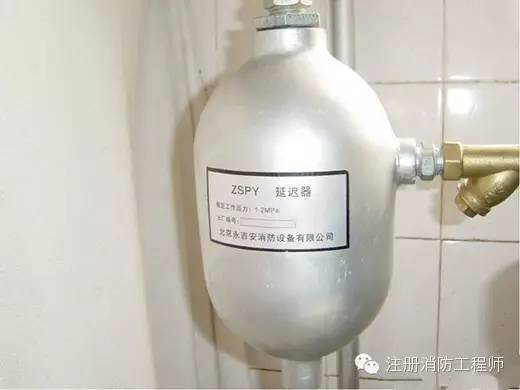

定义：是一个罐式容器，安装于报警阀与水力警铃(或压力开关)之间。
用途：防止由于水压波动原因引起报警阀开启而导致的误报警。报警阀开启后，水流需经30s左右充满延迟器后方可冲打水力警铃。
火灾探测器是自动喷水灭火系统的重要组成部分。目前常用的有感烟、感温探测器。
a.感烟探测器:利用火灾发生地点的烟雾浓度进行探测；
火灾探测器布置在房间或走道的天花板下面，其数量应根据探测器的保护面积和探测区面积计算而定。

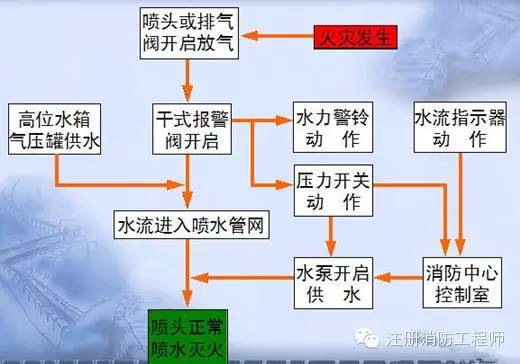

特点：为喷头常闭的灭火系统，管网中平时不充水，充有有压空气（或氮气）。当建筑物发生火灾火点温度达到开启闭时喷头时，喷头开启排气、充水灭火。
优点：管网中平时不充水，对建筑物装饰无影响，对环境温度也无要求，适用于采暖期长而建筑内无采暖的场所。
缺点：该系统灭火时需先排气，故喷头出水灭火不如湿式系统及时。
特点：为喷头常开的灭火系统，当建筑物发生火灾时，由自动控制装置打开集中控制闸门，使整个保护区域所有喷头喷水灭火，形似下雨降水。
雨淋喷水灭火系统适用场所：火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域的场所或部位。内部容纳物品的顶部与顶板或吊顶的净距大，发生火灾时，能驱动火灾自动报警系统，而不易迅速驱动喷头开放的场所或部位；严重Ⅱ级场所。
特点：该系统喷头沿线状布置，发生火灾时主要起阻火、冷却、隔离作用。
适用场所：需防火隔离的开口部位，如舞台与观众之间的隔离水帘、消防防火卷帘的冷却等。
施工图会审是一项极为细致的技术工作.其综合性很强。要审核好图纸.除了审图者认真看图外，还与审图者自身素质有关。审图者的综合素质，包括对设计图看图能力；对各相关设计、施工规范的理解和认识；对施工工艺和施工方法现场经验的积累；对建筑、结构的认识；对给排水专业相关边缘专业的认识；对建筑设备的交叉施工及各种管道综合布置的避让的处理。只要我们在工程实践中不断地提高以下几点知识和技能，就一定能提高审图水平，更多预见性地解决施工图中存在的问题确保工程质量。施工图审查要点现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。
①设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
③设计是否合理，有无遗漏。图纸中的标注有无错误。有关管道编号、设备型号是否完整无误。有关部位的标高、坡度、坐标位置是否正确。材料名称、规格型号、数量是否正确完整。
④设计说明及设计图中的技术要求是否明确。设计是否符合企业施工技术装备条件。如需要采用特殊措施时.技术上有无困难.能否保证施工质量和施工安全。
⑤设计意图、工程特点、设备设施及其控制工艺流程、工艺要求是否明确。各部分设计是否明确.是否符合工艺流程和施工工艺要求。
⑦管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
⑧对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
⑨需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
⑩有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
①设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
②主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
③管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。
④是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。
②给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。
③生活给水泵房的位置是否避开了有防振或有安静要求的房间。水泵机组，吸、压水管支架及机房墙体顶板是否采取了隔振或消声措施。
④有无厕所.盥洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。
⑥选用的水加热设备及其布置、敷设是否考虑了检修要求。
①建筑物内不同用房或公共场所灭火设施的选择是否恰当，有无遗漏的地方。
②消防水池、高位水箱及消防水泵房是否满足规范要求。
③消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。
④需要水幕分区或配合防火卷帘分区处是否按规范要求设置了相应的水幕设施。
⑥寒冷地区，无采暖地下车库有结冻可能的水消防管道是否有合理可行的防冻措施。
⑧当有人或防空地下室时，给排水设计应符合人防设计有关规范及当地人防主管部门的要求。
①消防专用或生活共用的室外给水管是否按规范要求连成环状管网，室外消火栓、水泵接合器的布置是否符合规范的要求。
③化粪池、污水池等与埋地生活用水储水池的距离是否不小于10m，当不满足时，是否采取了防止污染生活用水储水池水质的有效措施。
①高层、低层建筑的给水区是否符合规范要求，最不利用水处的水压能否得到保证。
③水池、水箱至生活饮用水点的供水管上是否按规定采取了安全可靠的一次防污染措施。
④按规定需设中水的项日，是否设置了中水处理与供水系统，中水水量是否平衡。
①热水供水分区是否与给水分区一致，热水供水压力能否与冷水压力平衡，（单独使用冷水或热水者除外)。
②其中热水供应系统是否设置了有效的循环系统，高层建筑的热水系统采用减压阀分区时能否保证各区循环系统的正常工作。
④系统上是否设有防膨胀泄压用的安全阀，膨胀管(或膨胀罐)，伸缩节，固定支架等附件。是否设有防止和减缓管道和设备结垢、锈蚀的装置。
①排水系统是否采用了雨、污分流;雨水斗及其布置是否符合要求。
②污水立管底部的排水横管的连接是否满足规范要求.或采取单独出户的措施。
①消防水池和屋顶消防水箱的储水容积是否符合规定。当消防、生活合用水池、水箱时.有无保证消防水量不被动用的措施。
②消防满足规范要求，系统上是否有减压、泄压等安全使用和保证灭火效果的措施、有无消防水泵的自检措施。
④室内消火栓管网是否按规范要求连成环状，环状管网的引入管是否不少少两根，管网上阀门的布置是否满足规范要求。
⑤屋顶是否设试验用消火栓、自动喷水灭火系统各层末端是否设有终端放水试验装置。
⑦寒冷地区、地卜不采暖车库是否采用干式或预作用自动喷水灭火系统。
①看设计总图时要审核总设计用水量是否配合，以及当地的平均水压与选用的管径是否合适。以及水质的洁净程度.要考虑水垢积聚减小管道流量的发生，所以进水总管应在总用水量基础上加大一级管道。要核对管道与其他管道或建筑物有无影响和妨碍施工，是否需要改道。
②在看单位工程的施工图时，主要是看给水系统透视图。在审核中主要应检查管道设置是否合理，水表设置的位置是否便于查看和检修，要进行局部检修时是否有了控制的阀门、配置的卫生器具是否经济合理。
③对于大型公共建筑、高层建筑给水施工图，要审核有无单独的消防用水系统。而它不能混在一般用水管道中它应有中一独的阀门井中，单独管道，单用阀门。放置阀门井的位置是否便于启闭、检修。周围有无障碍物，以确保消防时紧急使用。
④对设计所选用的排水管、材料、排水系统相配合的卫生器具，审图时可以对所用材料的利弊提出问题或建议，可供设计或使用单位参考。
⑤根据使用情况可审核管径大小是否合适，如一些公共卫生间由于目前使用条件及人员的复杂，其污水总立管管径不能按通常几个蹲位来计算。有时设计DN 100的管径往往需要加大到DN150，使用上才比较方便.不易被堵塞。
⑥对排水室外部分进行审核.主要是管道坡度是否注明.坡度是否足够。污水管汇流弯处是否设置检查井，其深度是否足够。还应注意检查井的位置，是否会污染环境及影响易受污染的地下物。
⑦土建图与给排水施工图互相校核的内容主要是标高。上下层房间使用功能相同，防止上部房间为厨卫、下部为住房。这样损去了房间的完美，一旦以上部厨卫间漏水，就会严重影响下部房间的使用。同时也要防止将外立管设置于阳台处，既不便与安装更重要是影响美观。
⑧给排水管穿梁时在某些部位会影响结构。因为排水管穿过梁时要占用一个管道位置，使梁的截而减少，削弱了梁的强度。特别是阳台外悬臂挑梁的根部，不允许有排水管穿过，否则无法保证悬臂的强度，留下安全隐患。
一起来看一个消防工程实例展示，
其施工质量有好有坏，
而且具有典型的代表性，
值得大家参考借鉴

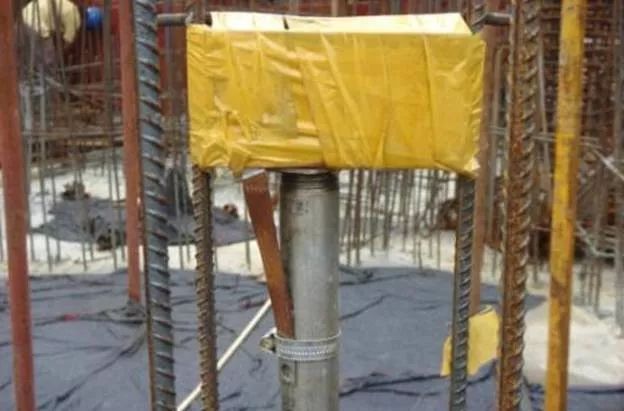

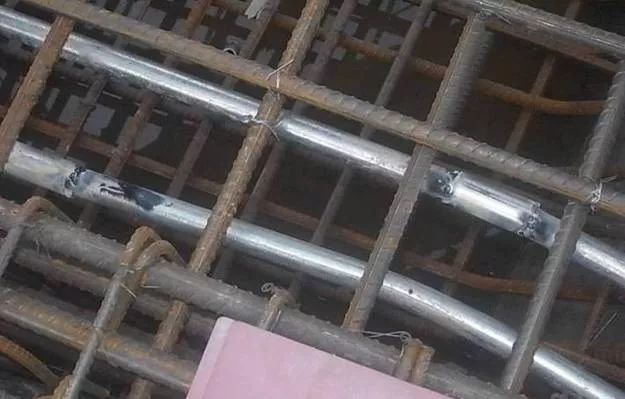

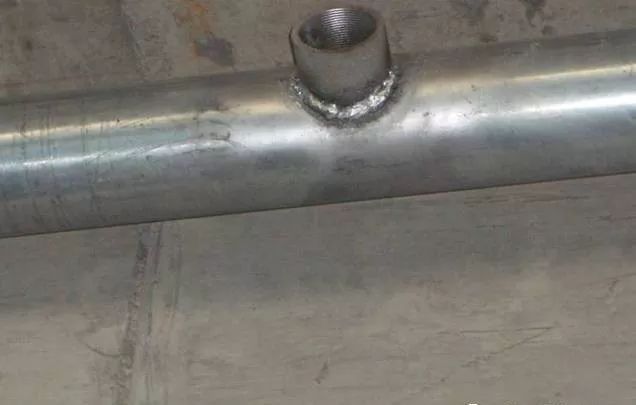

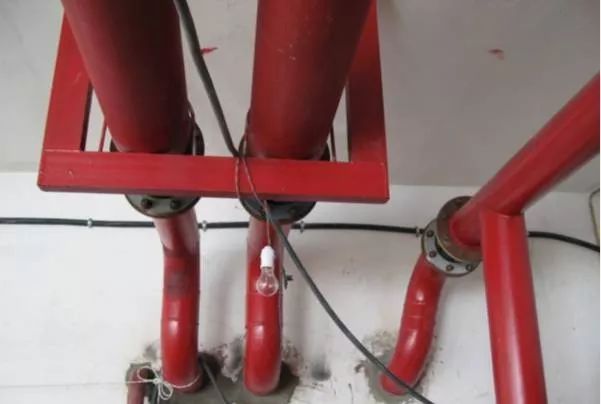

消防管道丝口清理干净，防腐到位观感好。压槽内侧镀锌层破坏，涂刷防锈漆防腐。

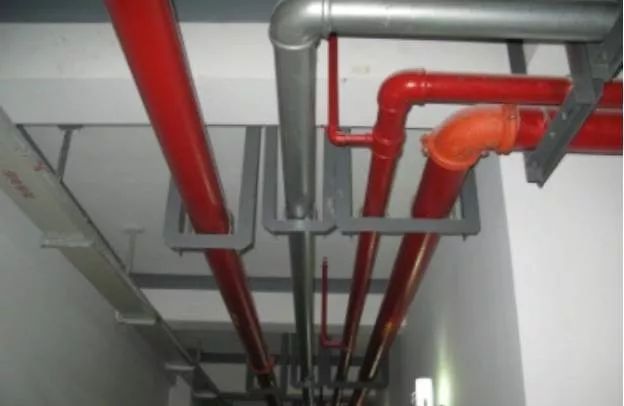

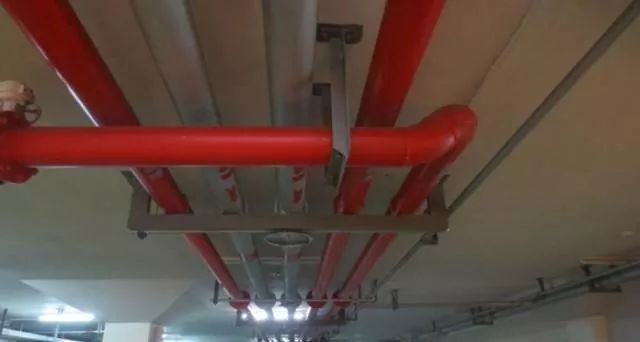

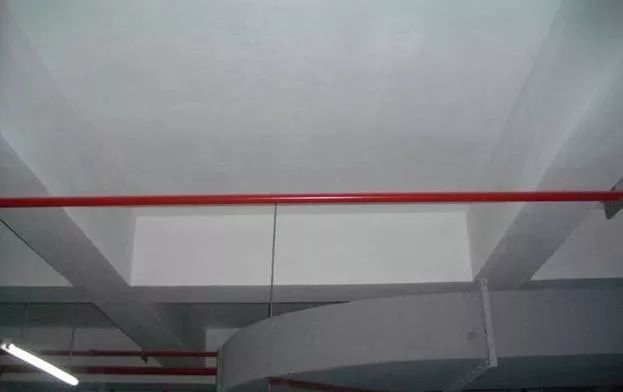

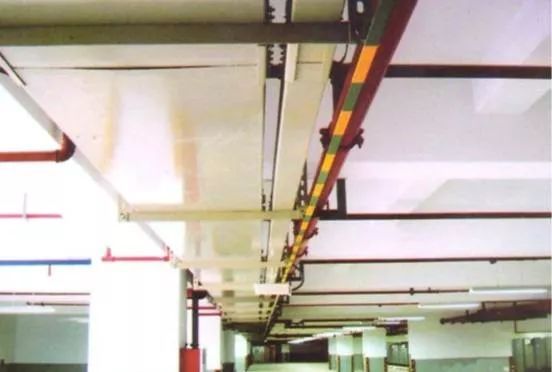

地下室消防管道与其他管线并排铺设共用桥架，排列整齐有序、油漆光润美观、各类标识清晰。

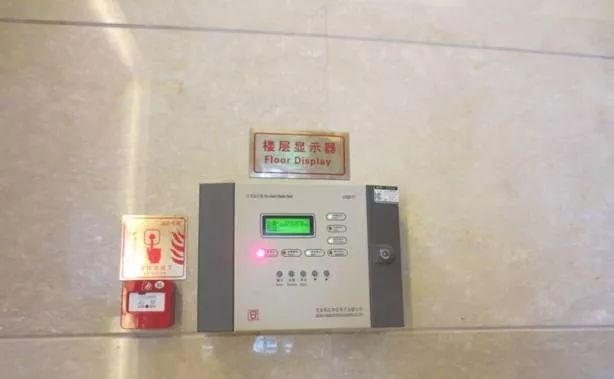

手动报警按钮及消防火灾楼层显示器安装高度统一、标示清楚美观。

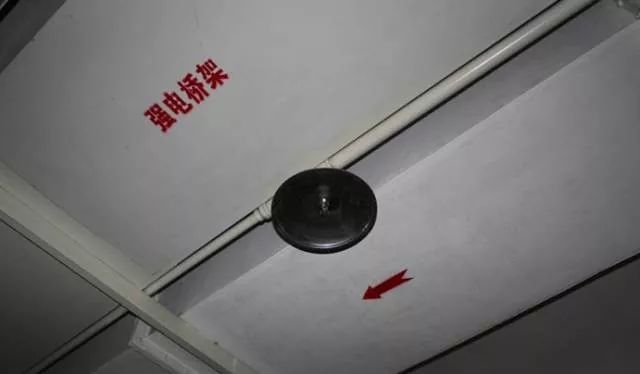

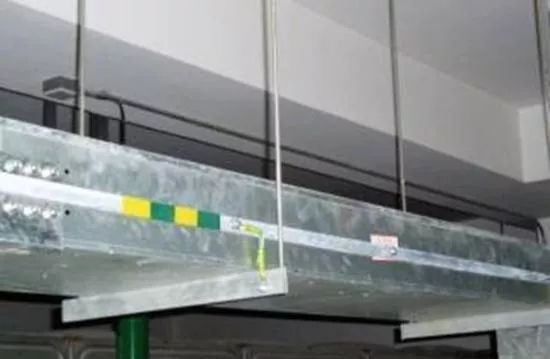

金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)可靠，全长应不少于2处与接地(PE)干线相连接。

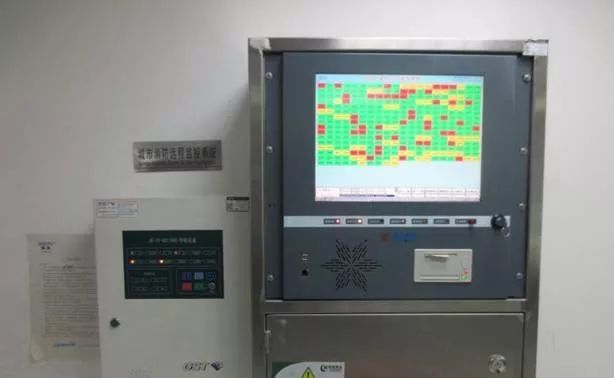

消控室内消防控制设备的布置合理、预留较大的维修空间、消防主控设备与政府职能部门连接。墙面上附有消控设备操作规程。

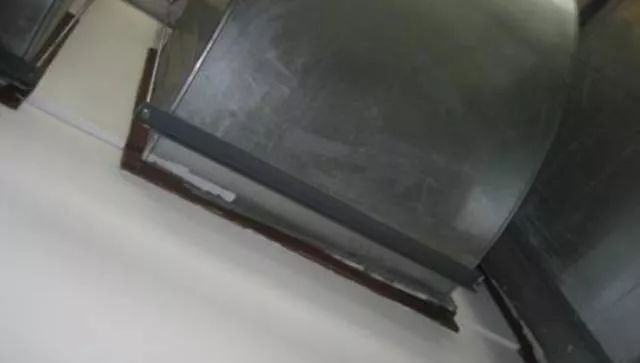

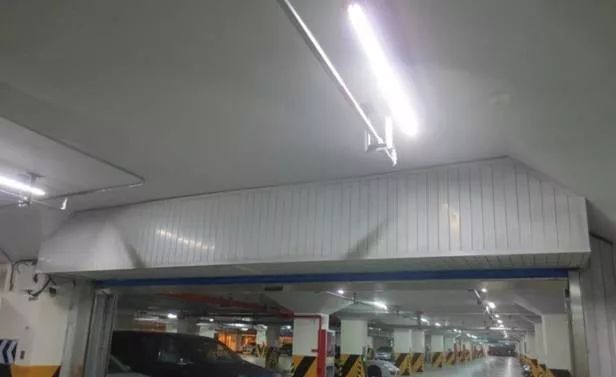

风管穿越需要封闭的防火墙或楼板时，应设防护套管，套管的钢板厚度不应小于1.6mm。风管与防护套管之间应用不燃材料封堵（如：防火泥、防火沙包等）。

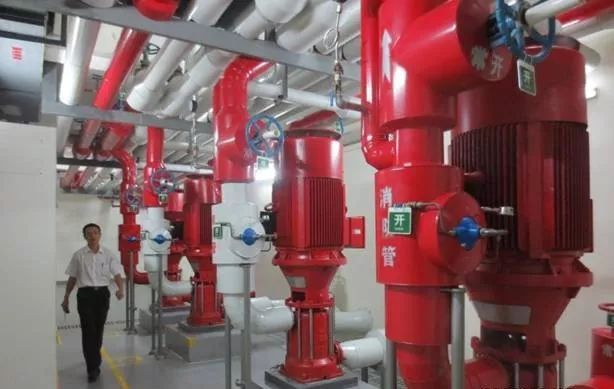

消防水泵设备减震基础采用橡胶减震垫，中间铺垫平钢板，每一处的减震垫（含钢板）不宜超过5块。

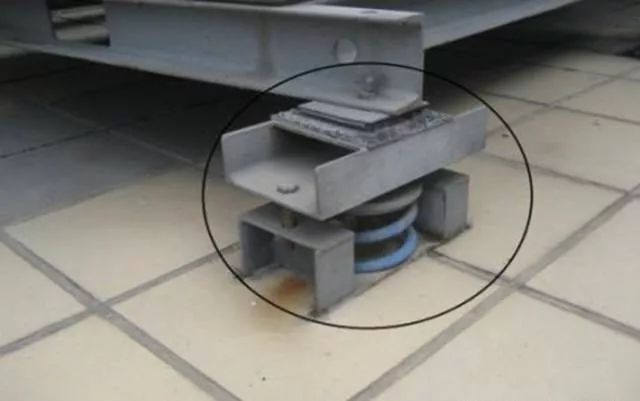

消防风机设备减震基础采用减震弹簧，设备基础应抹面平整，减震弹簧应安装在基础抹面或装饰面上。

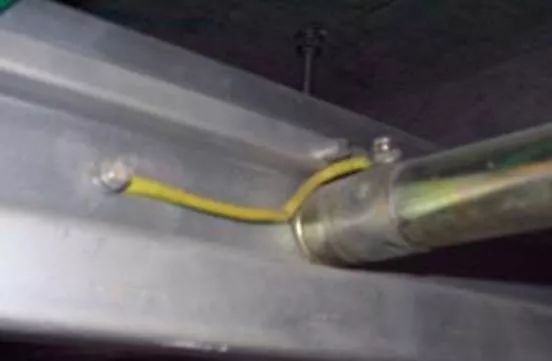

消防电镀锌电线管不准焊接连接。应丝扣连接，连接管两边做卡子跨接地，导线截面不小于4mm²的芯软线。
消防管道及风管支架开孔应采用机械钻孔，严禁使用电气焊割孔。

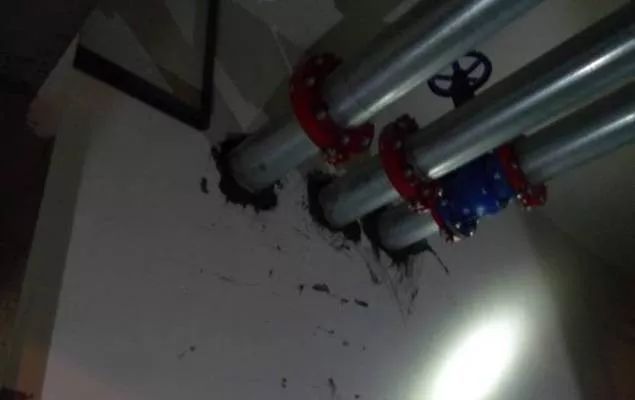

消防管穿越墙体且两边都有阀门时未做支架。要求增加支架，确保重量不压在墙体上。

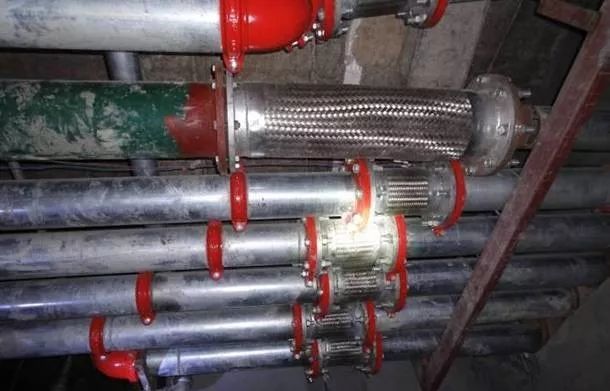

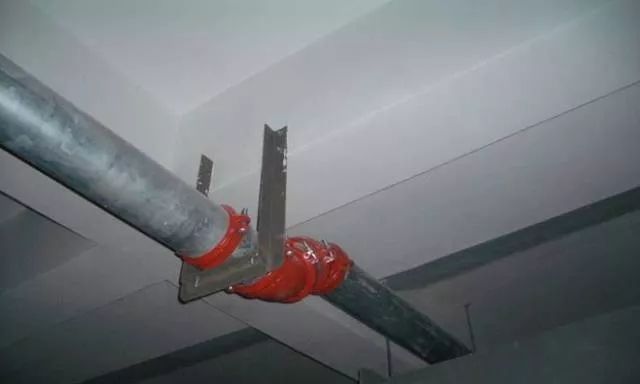

消防管道穿过结构沉降缝的补偿器应设置双面支架，只有单面支架不符合规范。

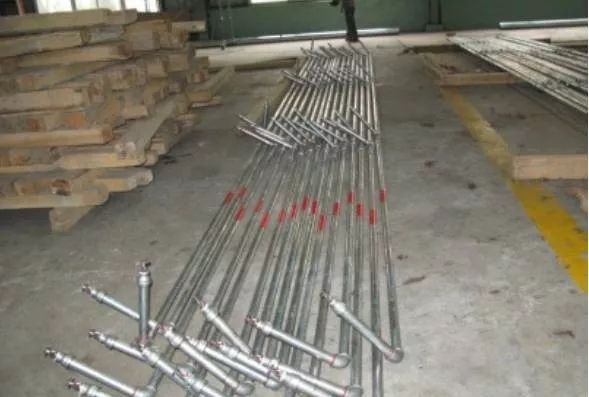

喷淋支管管道预制时就将喷淋头拧上，带喷头试压，做法不对。

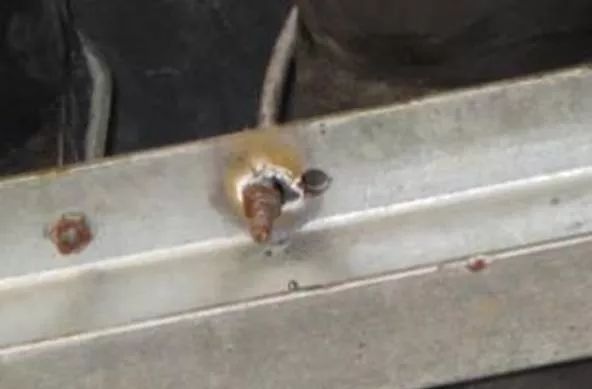

消防管支架膨胀螺栓打在梁底以上3公分梁的保护层处，对梁存在安全隐患。

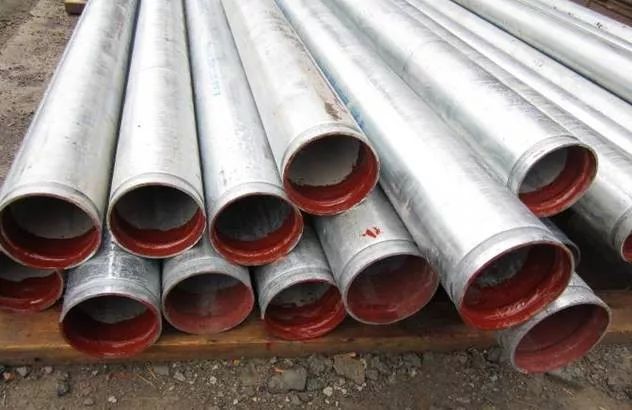

消防管道与碳钢支架、抱箍不能直接接触，两者应加以隔离，以防电化腐蚀。
