1、配电室

基本要求
（1）位置：靠近电源，无腐蚀介质且道路通畅；
（2）设置要求：配电室材料耐火等级不低于3级，空间应满足规范要求，自然通风有防止雨雪侵入和动物进入措施门外开；
（3）消防：室内配置砂箱和可用于扑灭电气火灾的灭火器， 分别设置正常照明和应急照明灯；
（4）设置警示标志，联系人和联系电话。
（5）配电室内总配电箱要高出地面 20cm，配电箱后门须有操作空间，离墙距离应不小于 1m，配电室净空高度不小于 3m。同时进出电缆需设置电缆沟，沟内填充细沙。
（6）配电室应有重复接地，接地电阻值应符合要求。
（7）配电室地面素水泥地面磨平，无杂物，无积水。操作面铺设绝缘踏板或胶垫。



 2、配电箱

基本要求：
（1）选用的配电箱应符合国家标准和地方要求。
（2）选用的电器元件应有生产许可证和产品合格证。
（3）总配电箱、开关箱应设置漏电保护装置。其中，总配电箱漏电保护器额定漏电动作电流＞30mA、额定漏电动作时间＞0.1s；开关箱漏电保护器额定漏电动作电流≤30mA、 额定漏电动作时间≤0.1s。
（4）配电箱应注明编号、责任单位、责任人和联系电话，箱内张贴配电线路图、巡检记录。

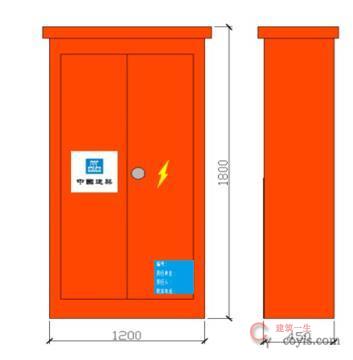

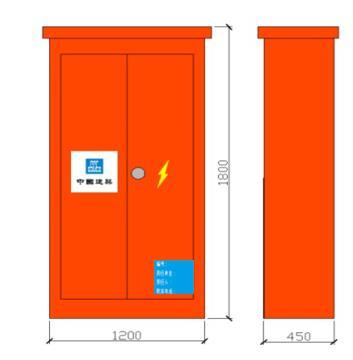

（5）配电箱尺寸大小及配置参照集团公司标准图册。
（6）配电箱责任牌，双门配电箱为 150*150mm，单门配电箱为 100*100mm。蓝底白字。字体为宋体，字体大小双门为36号，单门为 28 号。

3、配电箱防护

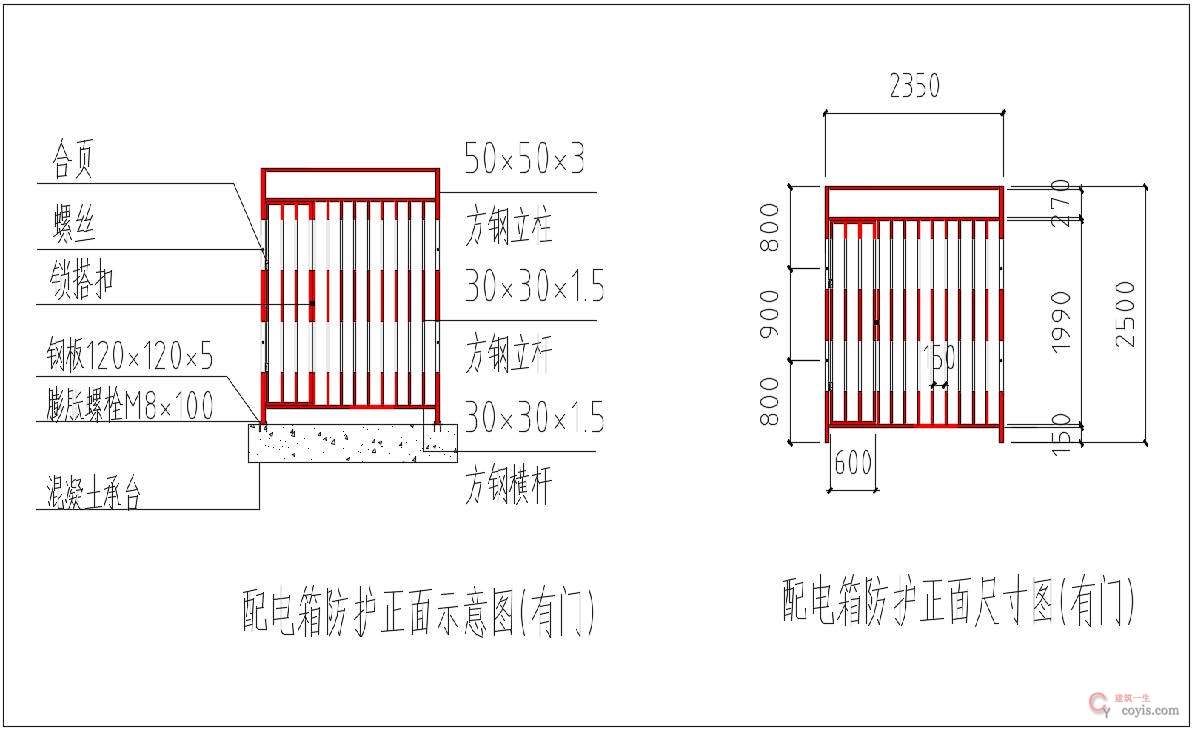

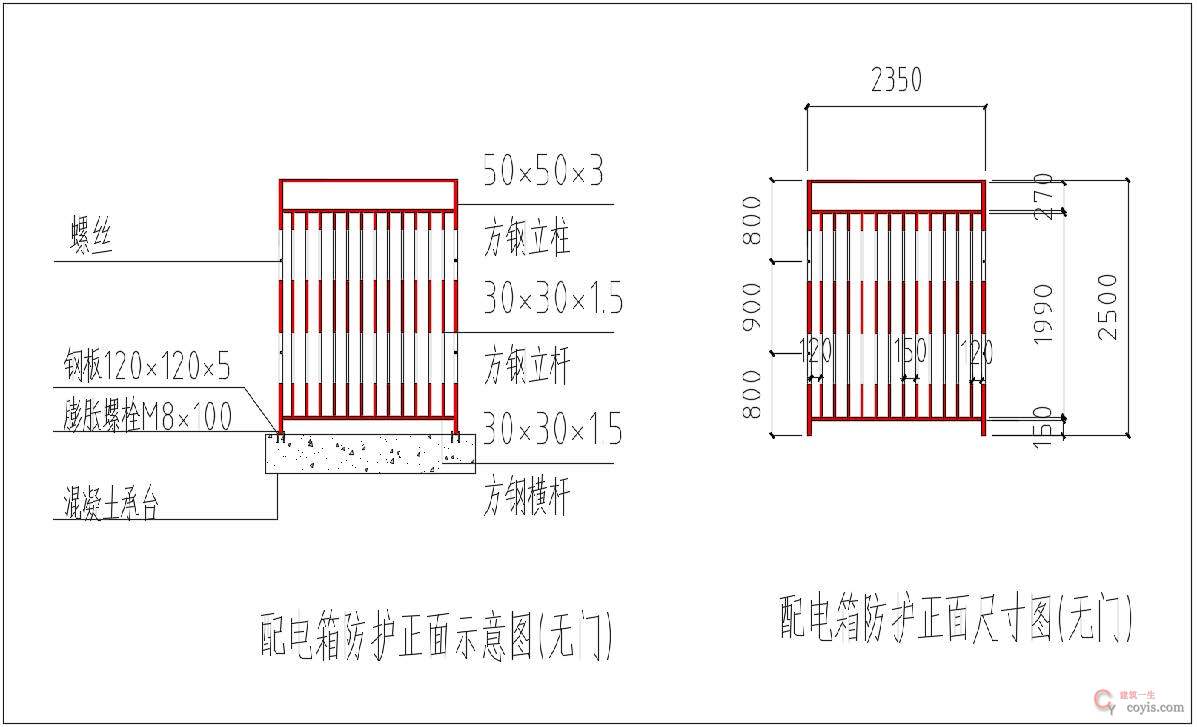

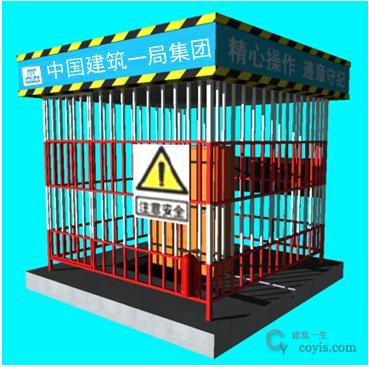

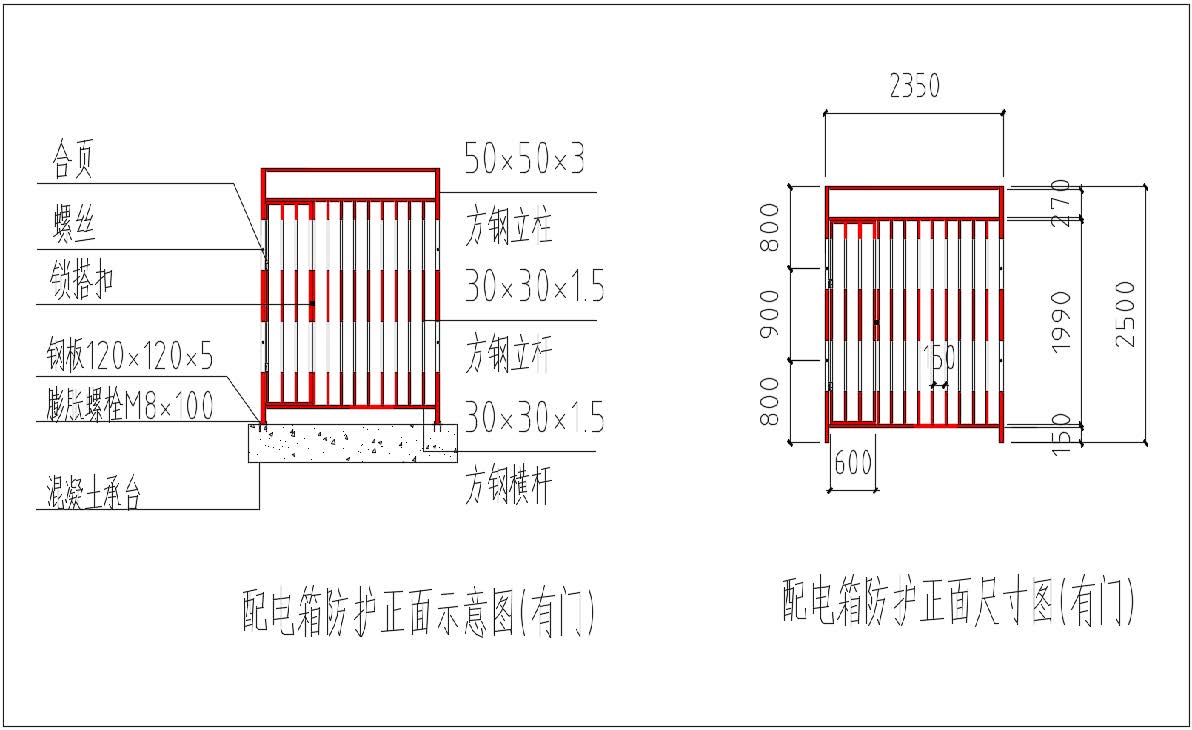

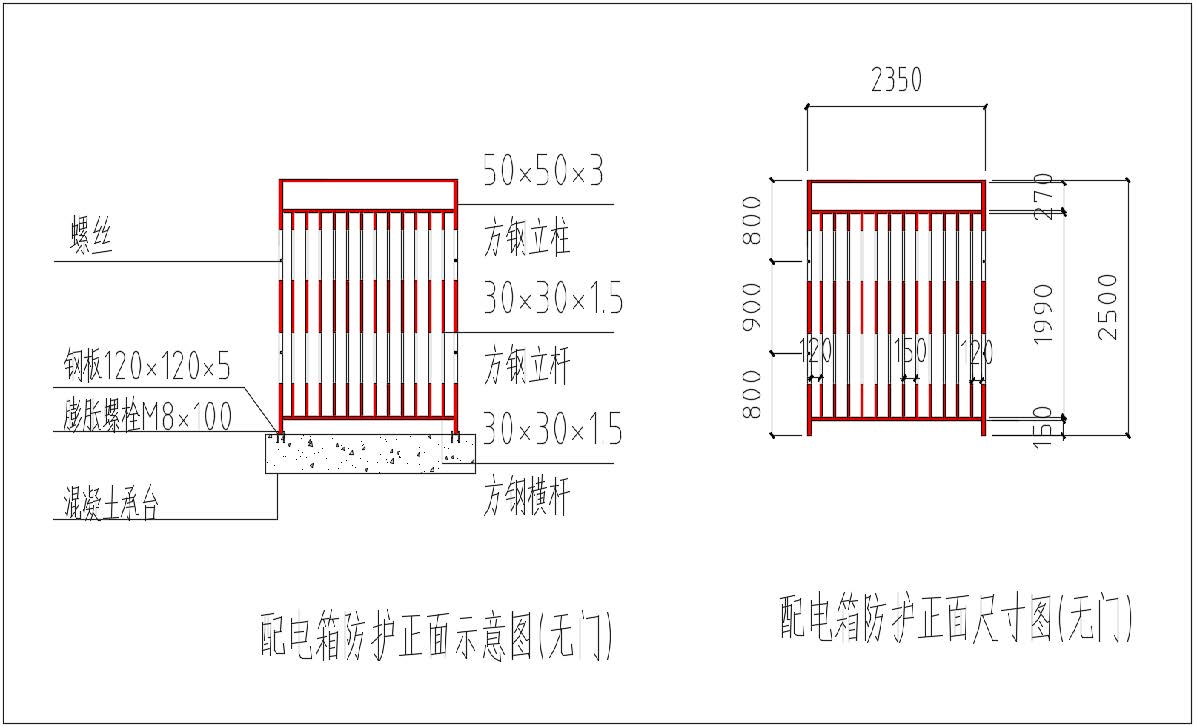

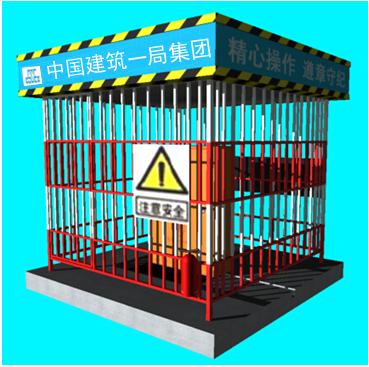

（1）配电箱防护棚应采用工具式，由型钢或刚管制作，置于混凝土承台上，承台中部留置 400mm 宽沟槽，防护棚内操作空间符合规范要求；

（2）顶部采用双层硬防护（间距 500mm），顶部防砸，底部防雨（有坡度），双层框架外围包 1mm 厚钢板，钢板应采用户外车贴形式粘贴安全标语、标识、编号，标语为蓝（中建蓝）底白字，上、下弦张贴 50mm 宽黄黑警示色；

（3）配电箱下部应对进出电缆线采取绝缘套管保护，并做相应标注区分进出线，操作面铺设绝缘踏板或胶垫，外侧配备消防器材。

4、配电线路

4.1 电缆埋地敷设

（1）埋深不小于 0.7 米，在电缆周围敷设不小于 5 厘 米厚细沙，覆盖砖或硬质保护层，过路时穿保护管； 易受破坏的场所选用铠装电缆。

（2）电缆引出地面时，从 2 米高至地下 20 厘米处， 必须加设防护套管； 套管内径不小于电缆外径的1.5倍。

（3）埋地电缆的接头应设在地面上的接线盒内，接线盒应防雨、水浸入并远离易燃易爆、易腐蚀场所。

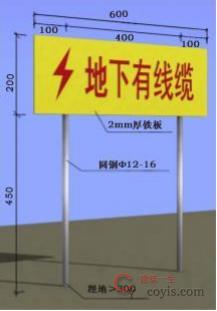

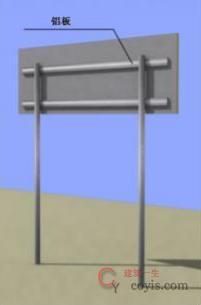

（4）在地面上，沿电缆走向路径设电缆警示标志牌，间距 15-20 米，转角处也必须设置。

4.2、电缆明敷设

基本要求：

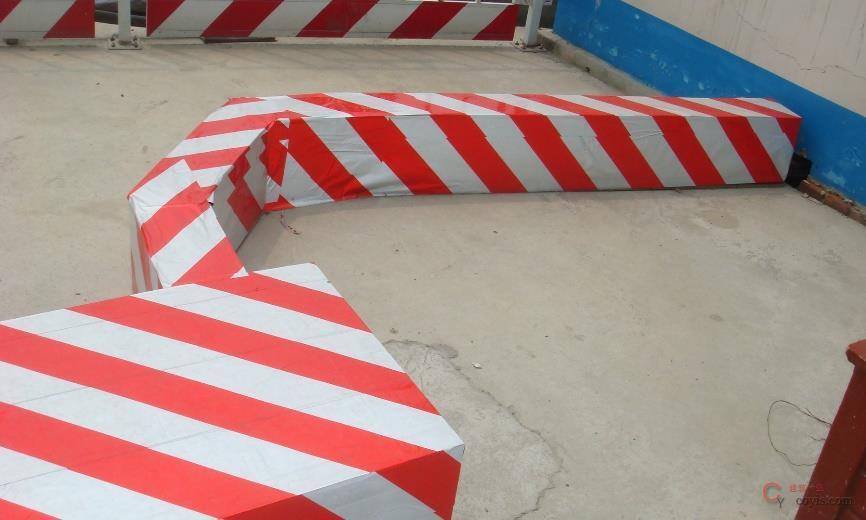

（1）电缆沿地面明敷时应设置保护槽，保护槽应与地面固定，并设置明显警示标识。

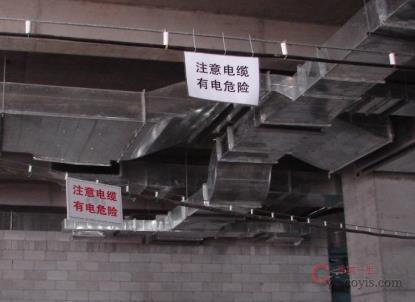

（2）采用钢丝绳做吊索，将电缆用 PVC 管进行间隔固定， 其间距为 0.5 米左右；吊索吊架间距不大于 12 米。

（3）电缆垂直敷设的位置应充分利用在建工程的竖井、垂 直孔洞等，并应靠近负荷中心，固定点每层不得少于一点， 水平向电缆线敷设应在墙体 2.5m 以上做支架架设，固定点应绝缘保护；

4.3、楼层配电

基本要求：

（1）电缆线穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下200mm处，应加设防护套 管；

（2）电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等，并应靠近负荷中心，固定点每层不得少于一点， 水平向电缆线敷设应在墙体2.5m以上做支架架设，固定点应绝 缘保护；

（3）水平敷设宜采用三角支架或钢索进行高挂，高度不得低于2.5m，若因作业限制无法高挂的，可沿墙角、地面敷设，但应采取防机械损伤措施，并设警示标识；

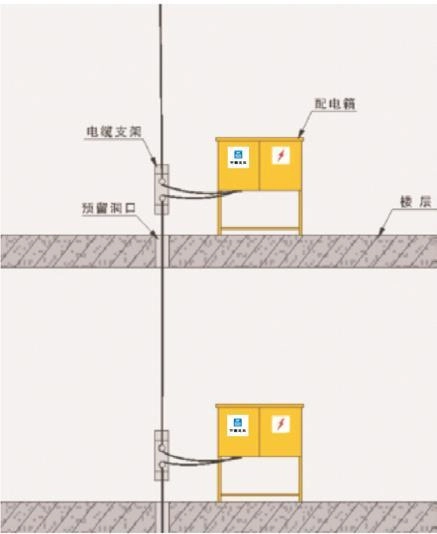

（4）楼层内固定式配电箱应考虑做重复接地，接地体应预埋，重复接地竖向距离不大于20m（每5层）做一处。

（5）楼层配电箱位置设置应就近主电缆，原则不超过 3m。

 4.4、线缆进配电箱做法

基本要求：

（1）电缆线引出地面从2m高度至地下200mm处，应加设防护套管；严禁电线、电缆明露。

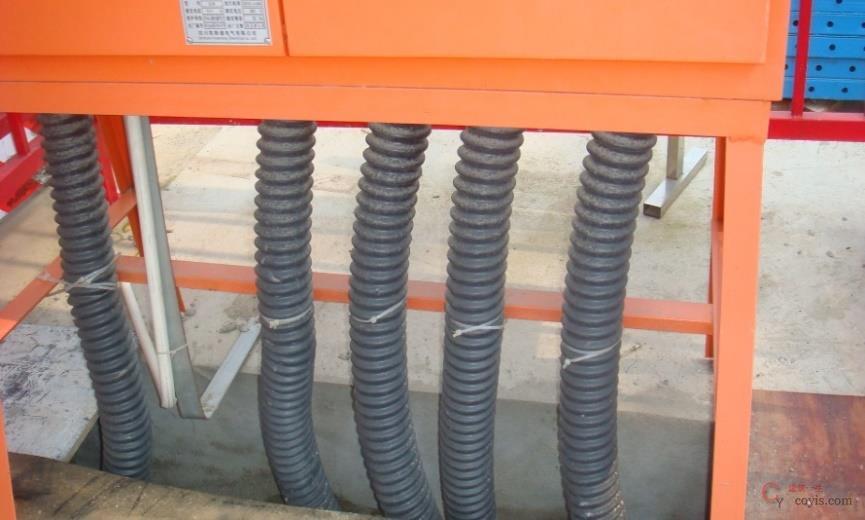

（2）采用软套管进配电箱应成排成列，排列均匀，并有固定措施。

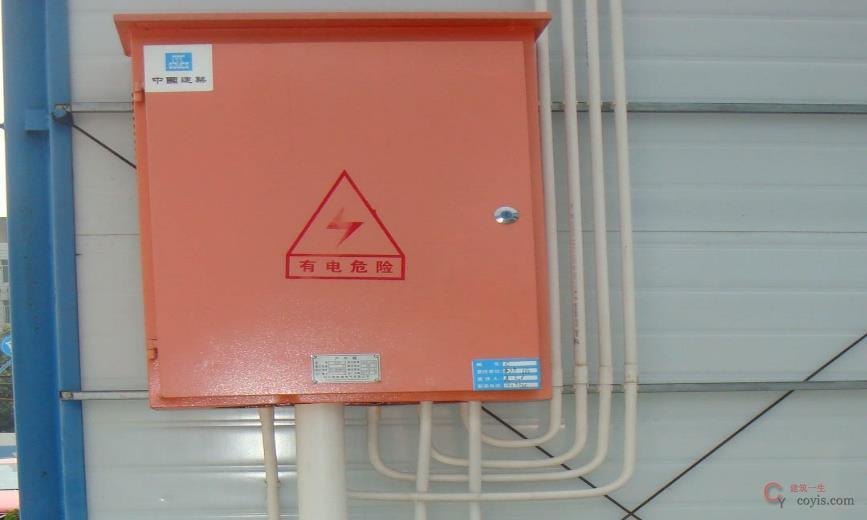

（3）采用硬质塑料管做套管，应按硬质塑料管做法施工，做到横平竖直，排列整齐，固定措施到位。

5、防雷及接地

5.1、配电箱接地

基本要求：

（1）施工现场一、二级配电箱柜应有良好的重复接地联结。当接地电阻值不能满足使用要求时，应增设接地装置。

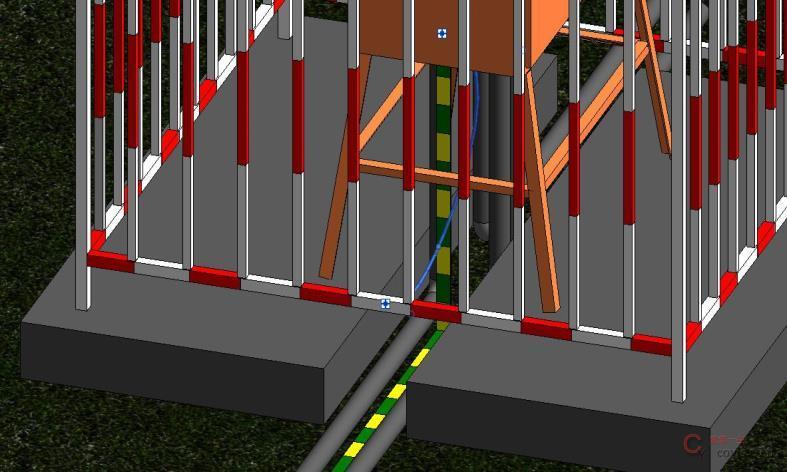

（2）配电箱防护棚要与接地干线联结。

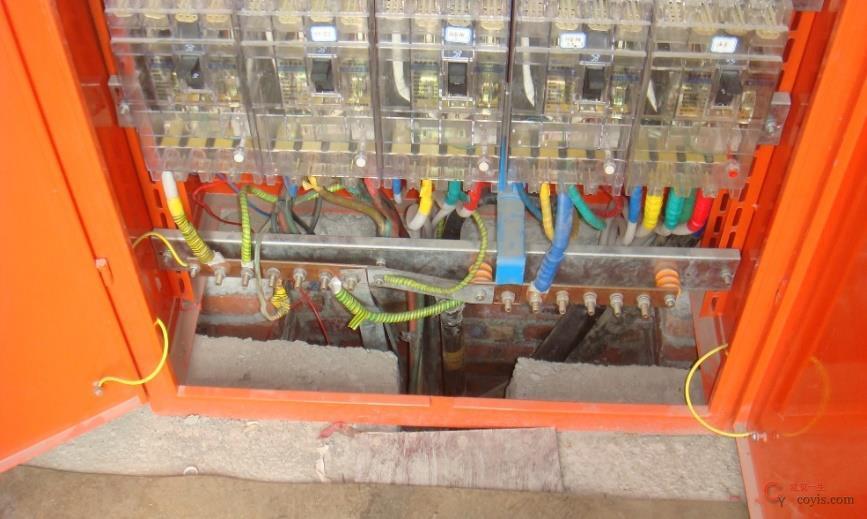

（3）配电箱门需从接地PE排引出与箱门联结。

（4）配电箱PE排需从接地干线引出接地线联结。

（5）配电箱箱门、支架、防护棚都应直接从接地干线或PE 排联结，不得串接。

（6）接地联结用的接地线应为软BVR铜线或软编织铜线，接线端子用开口线鼻压接。防护棚可通过扁钢焊接，需做好防腐处理。

5.2、塔吊接地

基本要求： 施工现场的塔吊应有良好的防雷接地措施。

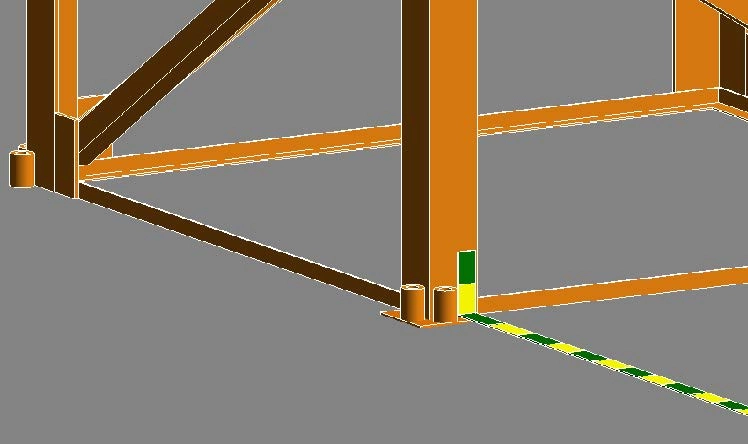

（1）塔吊接地需做硬联结，通过预留的接地扁钢（可从主体正式接地体引出）与塔吊基础底座焊接。
（2）预留接地扁铁不小于40*4mm或接地截面不小于160mm2。
（3）焊接倍数为扁钢的2倍宽度，三面施焊，焊接处并做好防腐处理。
（4）接地扁钢需预留断接点，供塔吊接地电阻测试。



5.3、固定加工机械接地

基本要求： 施工现场的固定加工机械应有良好的接地联结。当接地电阻值不能满足使用要求时，应增设接地装置。

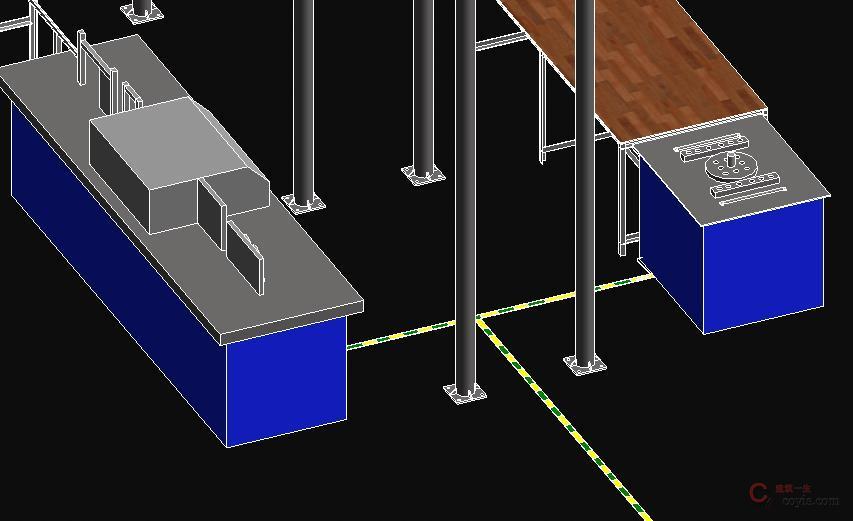

（1）在加工场地面施工前预埋接地扁铁俺敷设至各加工设备处。

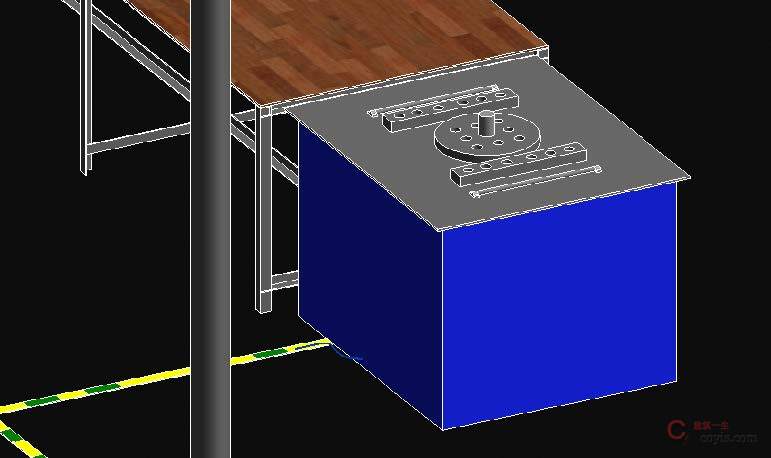

（2）小型机械接地应采用软联结，可通过预埋扁铁钻孔， 用软铜线BVR，截面不小于10mm2的接地线联结至设备外壳。

注：因各地对加工机械接地要求不同，此做法北京地区执行，外地参照当地要求实施，可参考此做法。

5.4、脚手架接地

基本要求：施工现场的落地脚手架应有良好的防雷接地措施。

做法：
（1）通过建筑物内正式工程接地系统引出接地点，与脚手架横立杆联结。联结点间距应不大于15m设置，且不少于四个角设置。

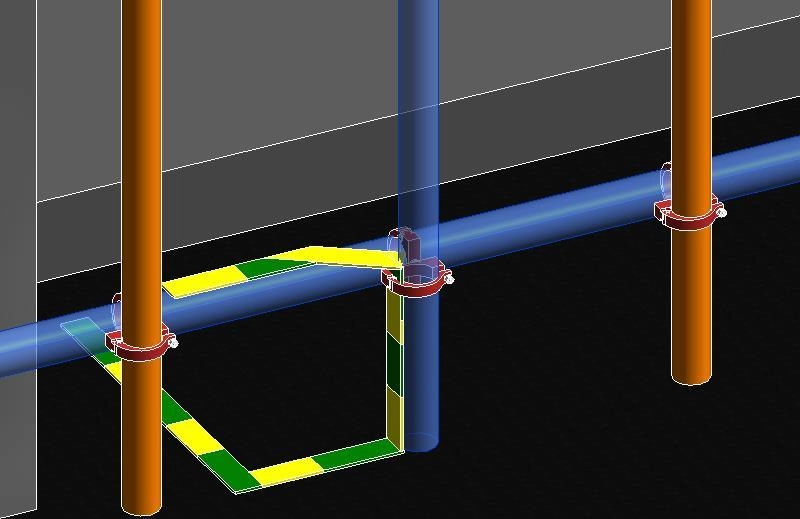

（2）脚手架接地需做硬联结，通过预留的接地扁钢（可从主体正式接地体引出）与脚手架横纵杆焊接。焊接处做好防腐与标识。
（3）预留接地扁铁不小于25*4mm或接地截面不小于100mm2。
（3）焊接倍数为扁钢的2倍宽度，三面施焊，焊接处并做好防腐处理。
（4）脚手架接地点应做好接地标识。防止破坏及便于检查。



5.5、临时钢制房接地

基本要求：施工现场及生活区的临时办公用房、生活区用房采用钢制材质时，应有良好的防雷接地措施。

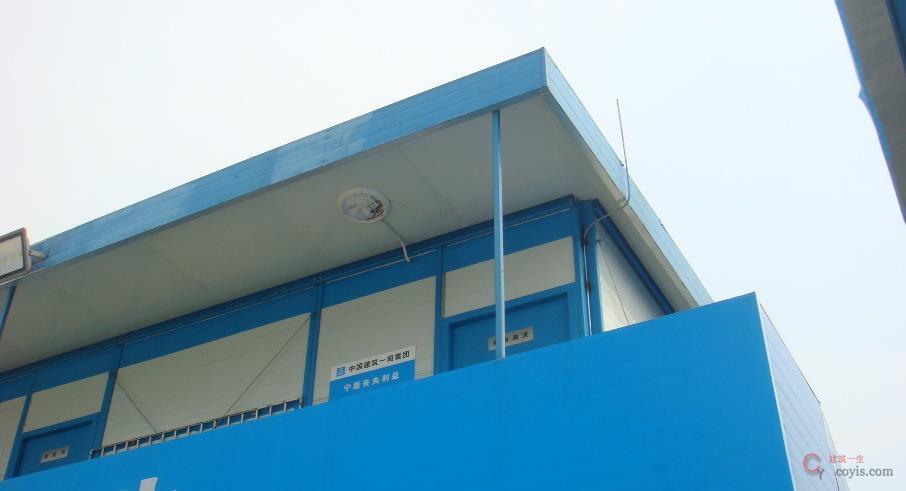

（1） 在钢制板房四角处预留接地点。

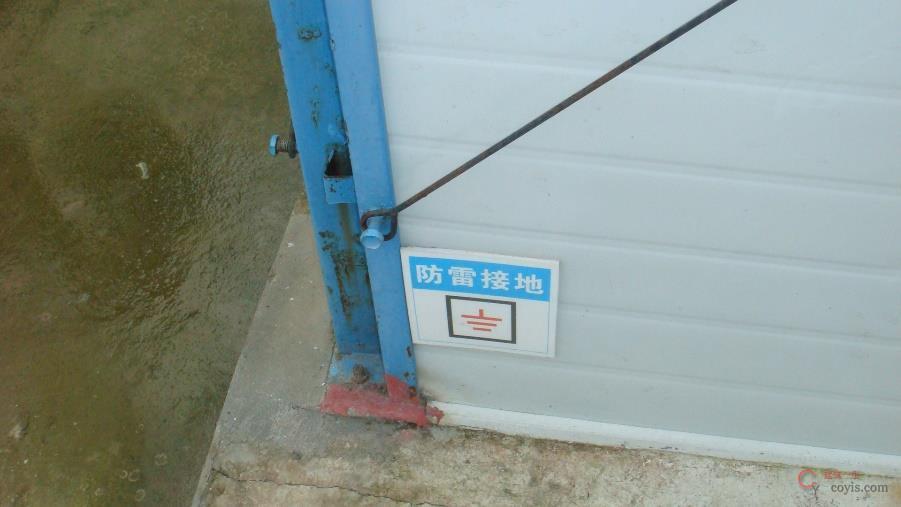

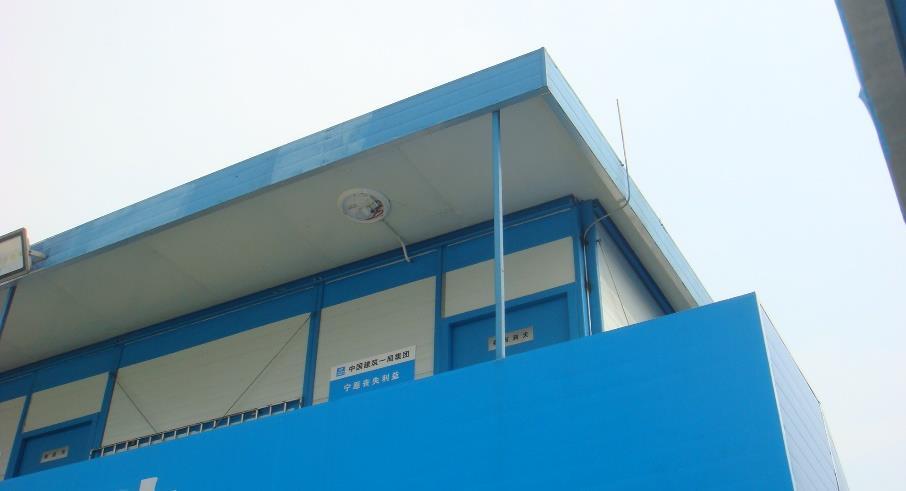

（2） 用不小于Ф10镀锌圆钢与钢制板房基础联结，并在屋顶四角做高出房顶500mm的避雷针。避雷针与接地点贯通联结。

6、现场照明

基本要求：
（1）在潮湿和易触及带电体场所内，照明采用不大于36V的安全电压，楼梯内及地下室照明线路可借用正式的机电预留管线进行布线。
（2）满足节能环保要求，灯具应优先选用节能灯具，如：LED灯、太阳能灯等。

6.1、施工区照明

6.1.1 镝灯架

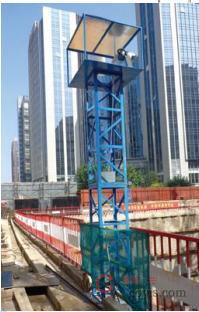

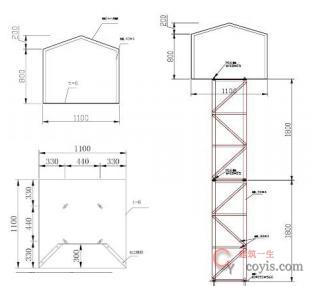

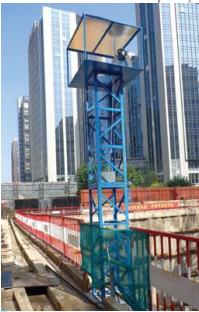

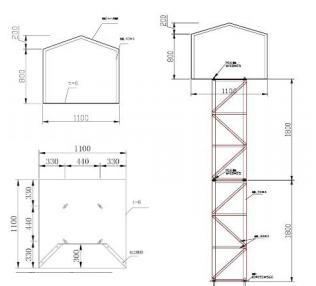

（1）灯架整体为蓝色，由基础部分、标 准节、平台和连接件组成，标准节截面 尺寸500×500mm，高1800mm；
（2）灯架应设接地装置，上下节做好跨接接地。
（3）灯架基础底座采用混凝土浇筑磨平，尺寸大小为（长× 宽×高）700×700×300mm;

6.1.2 LED 施工照明灯

基本要求：

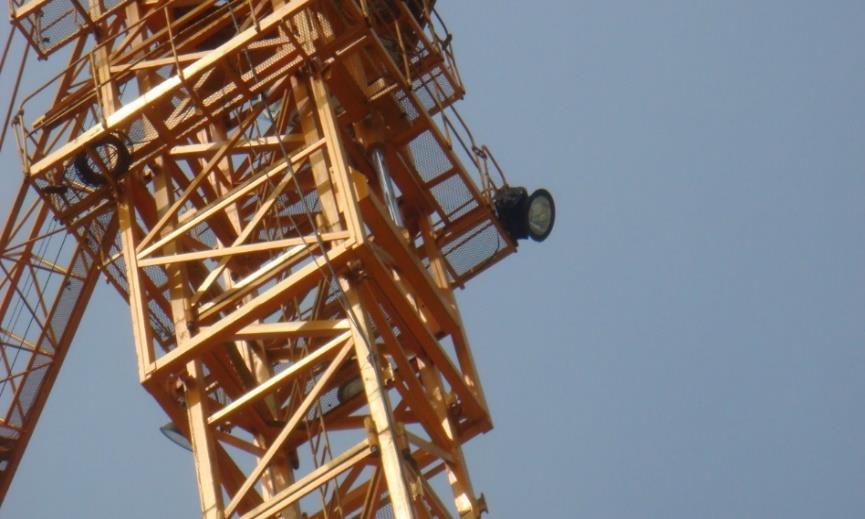

（1）施工现场夜间照明可在塔吊等较高的地方设置LED
（聚光型）灯具。
（2）施工照明灯具需有控制措施（一塔一控），方便开启和关闭，做到节能。

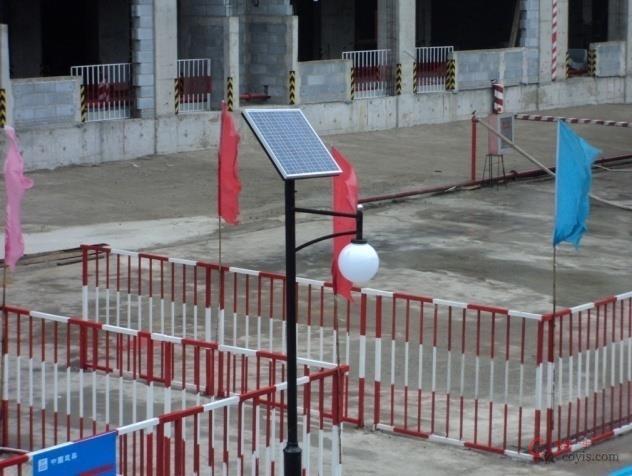

（3）施工道路具备条件的可选用太阳能灯具。
— — — — — — — — — — — — — — — ——

镝灯与LED灯费用分析：

（1）镝灯：灯具单价+灯具功率*每天使用时间*施工工期* 电费*电损
500+3.5*10*200*1*1.05=7850（元）
（2）LED灯：灯具单价+灯具功率*每天使用时间*施工工期*电费*电损
2000+0.5*10*200*1*1.05=3050（元）

6.1.3 正式照明替代临时照明

正式照明替代临时照明，主要是利用建筑物内正式预 埋管路，通过穿正式电线，涮锡并头并做好绝缘与防水防 护后，接临时灯具提供照明。一般在有通道和地下室需要 照明且安装高度超过临电规范要求2.5米以上的地方实施。

6.1.4 地下室临时照明

在不具备正式照明替代临时照明的部位，可采用低压照明，优先选用LED节能灯具，布线要整齐美观，支架间距不超过6米，线路应固定在瓷瓶上，线缆平直。

 6.2、办公区照明

基本要求：办公区照明应选用节能灯具。

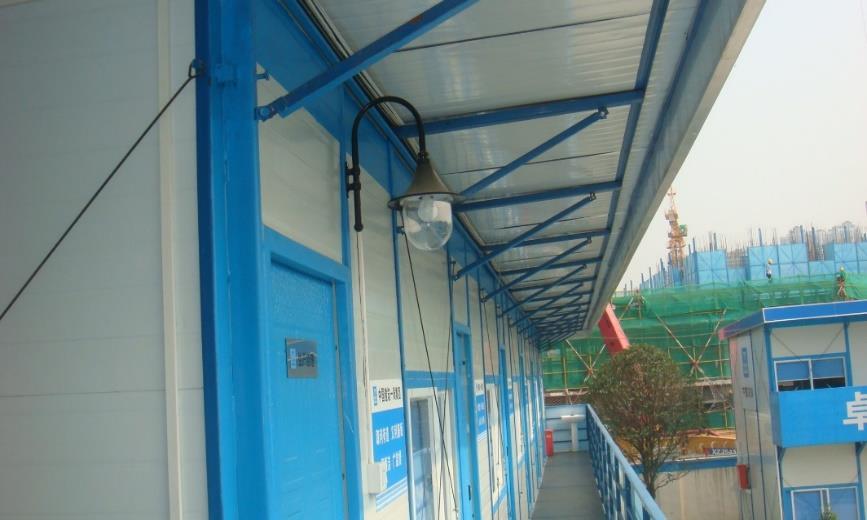

（1）在走廊等公共区域宜使用LED灯泡。

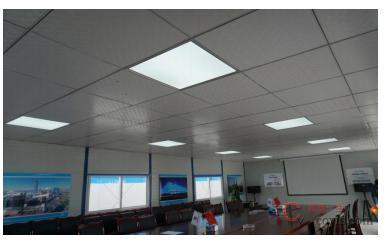

（2）在办公室、会议室等室内宜使用LED灯盘。
— — — — — — — — — — — — — — —
LED灯具与普通灯具费用分析：
（1） T5荧光灯管： 房间数*每间灯具数*灯具功率*每天使用时间*施工工期*电费单价+灯具费用
16*2*0.036*10*600*1+16*2*30=7872（元）
（2） LED灯具： 房间数*每间灯具数*灯具功率*每天使用时间*施工工期*电费单价+灯具费用
16*2*0.018*10*600*1+16*2*50=5056（元）

6.3、生活区照明及冷暖空调用电

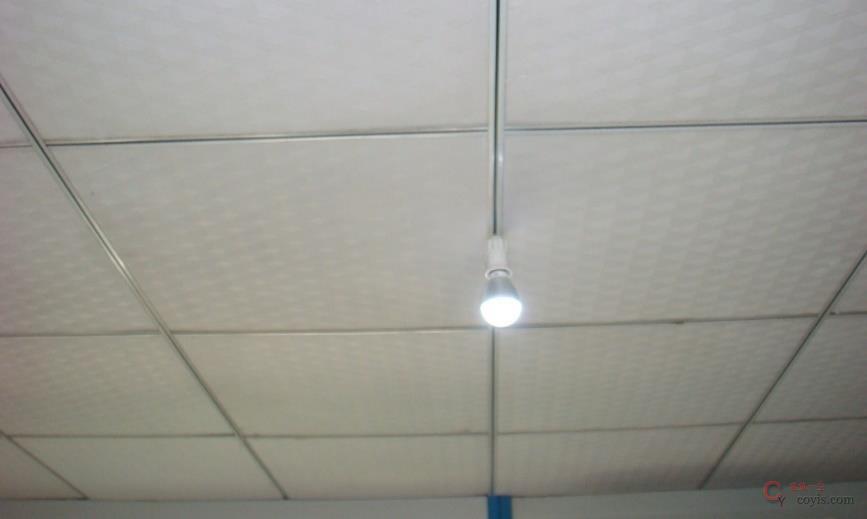

（1）生活区照明应选用节能灯具。同时应使用36V低压照明。

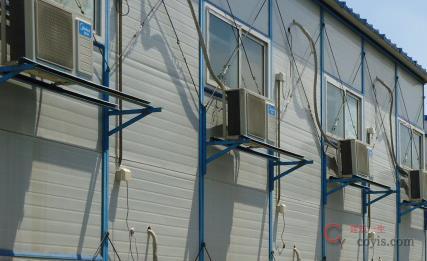

（2）生活区设置冷暖空调的用电，应单独设置220V电源回路在配电箱集中控制，空调回路管线及空调插座均设置在室外。空调插座应有防水 盒，高度不低于1.8m。

（3）空调室外机应采用支架固定，首层支架高度大于30cm。空调室外机应排列整齐，管线一致。

7、其他用电

7.1、设备安全用电

基本要求： 设备与电源距离设置

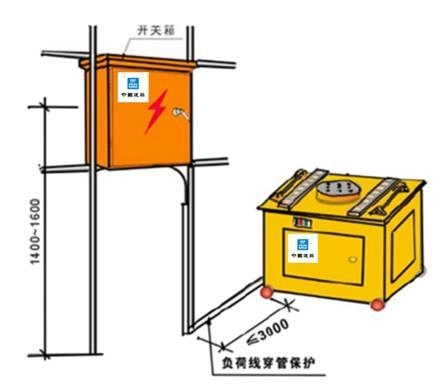

（1）设备开关箱箱体中心距地面垂直高度不低于1.4m；
（2）设备水平负荷线应采用PVC或软管埋地敷设；
（3）设备距开关箱水平距离不得大于3m

7.2、电焊机用电

基本要求：

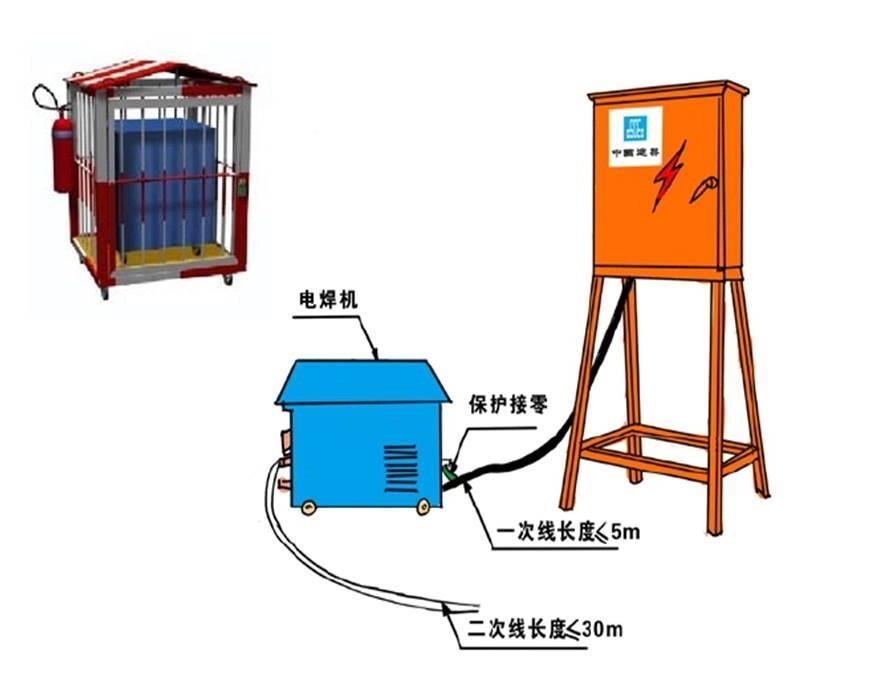

（1）电焊机一侧电源线长度不应大于5m，二侧焊把线长度不应大于30m；
（2）电焊机外壳应做保护接零；
（3）电焊机应设置电焊机专用开关箱，交流电焊机专用箱内应包含隔离开关、漏电开关以及二次侧触电保护器；
（4）露天冒雨不得从事电焊作业；
（5）电焊机一侧、二侧接线处防护罩应齐全；
（6）焊机吊斗尺寸应根据焊机尺寸确定，骨架采用L40角钢焊接制作，骨架内钢筋直径为Φ14～Φ16，竖向钢筋间距不大 于150mm，居中位置设置钢筋门，上锁,四角焊接Φ16钢筋吊环，上盖采用镀锌铁皮瓦。 焊机专用箱固定于吊斗外侧， 并 配备灭火器材。交流焊机专用箱内应包含隔离开关、漏电开 关以及二次侧漏电保护器。

7.3 USB 手机充电

基本要求：

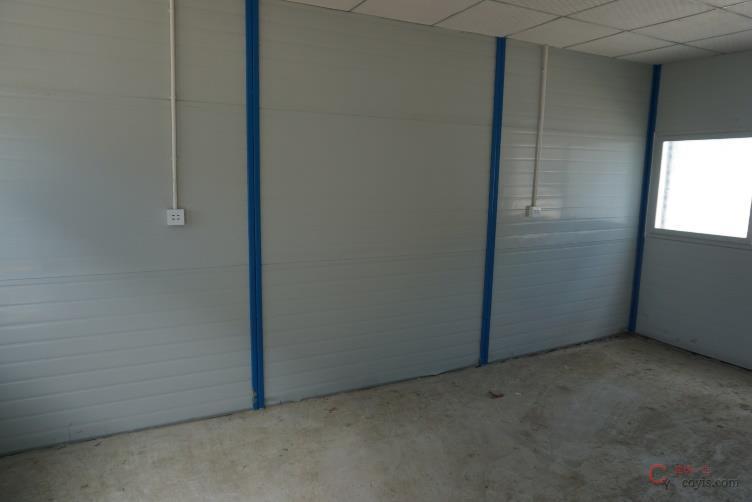

（1）生活区设置 USB 手机充电插座，可避免在生活区设置220V 电源插座。

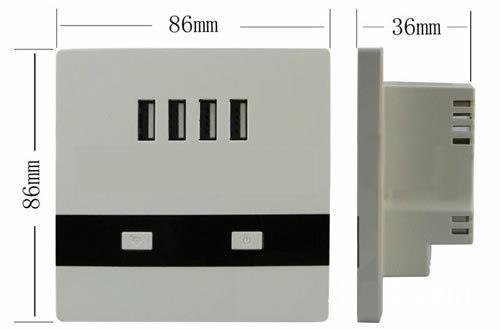

（2）USB插座面板安装高度1.3m，每房间根据床位建议设置4-6个插座。
