反应型防水卷材施工工艺和质量标准施工质量通病防治

一、反应型防水卷材施工工艺(图片版)

地下室底板反应粘防水卷材铺贴方法

一、地下室底板施工做法

空铺反粘法(适用:地下室底板、承台、地梁)

1、施工工艺
基层清理→卷材定位→铺贴卷材→排气、压实→卷材搭接→撕开隔离膜→检查、修整→组织验收。

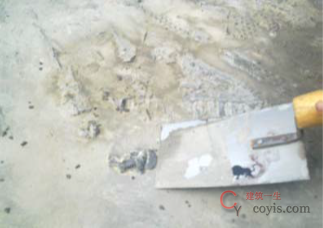

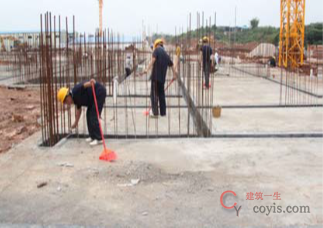

(1)基层清理

用铁铲、扫帚等工具清除基层表面上的浮浆、凸起物、施工垃圾等,排除明水。基层表面应平整、凹处用水泥砂浆抹平,无尖锐突起物

(2)卷材定位
a.弹线。在基层上按920mm 的间距弹出卷材铺贴控制线。
b.卷材根据所需形状进行正确裁剪。

卷材定位

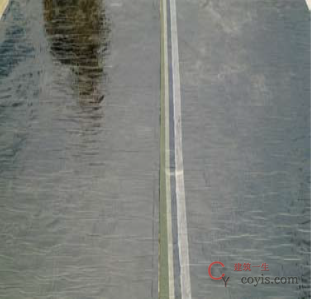

(3)铺贴卷材
a.卷材(粘结面朝上,即粘结面朝着主体结构)沿着控制线进行试铺。
b.将后铺卷材的一端对折出80mm 的搭接边,然后向已铺好的卷材靠拢、对齐。
c.阴阳角部位的卷材,应预先对折成所需形状,以便卷材能够平整铺贴于基层。

(4)排气、压实
将卷材底部的气体排出,并压实、压平。
(5)卷材搭接
a.将卷材搭接部位上的隔离膜全部揭开后进行搭接,然后辊压,使搭接粘结严密。
b.搭接顺序:先长边,后短边。
c.搭接宽度不小于80mm,允许偏差-10mm。

(6)撕开隔离膜(可待安装钢筋前再撕)
a.施工完成后,将卷上的隔离膜全部撕掉。对于预留的卷材,其搭接部位隔离膜必须保留,待后续卷材施工时再撕掉,以免影响后期搭接效果;
b.如太阳暴晒不易撕膜时,应用冷水降温后再撕膜;
C。为保护反应粘免遭践踏破坏和污染破坏粘接性,必须在安装钢筋前才撕开保护膜。

撕开隔离膜(可待安装钢筋前再撕)

d.为了防止卷材粘脚,可在卷材面上撒水或水泥干粉作隔离措施。

为了防止卷材粘脚,可在卷材面上撒水或水泥干粉作隔离措施

(7)检查、修整
防水层铺设完工后,进行全面检查,如有破损、搭接不牢时,及时修整。
(8)组织验收
防水施工完成后,应第一时间组织验收,以便下一道工程能够进行施工作业,避免防水工程工期影响整个项目的施工进度。

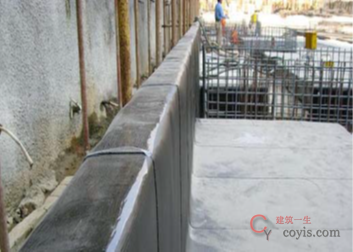

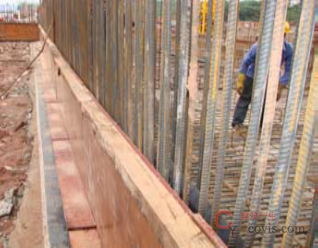

2、注意事项及施工技巧
(1)基层质量直接影响到卷材防水层的铺贴质量。基面要坚实、平整、无突起物和明显积水;
(2)阴阳角采用水泥砂浆抹成圆弧或45坡角;
(3)施工防水层之前,须将穿墙或穿板管道及预埋件等安装固定好,避免在防水层施工好后,因打洞凿孔而破坏防水层、留下渗漏隐患;

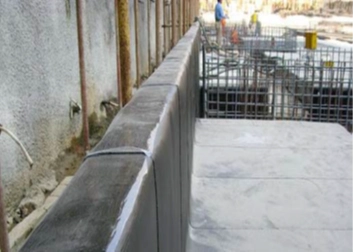

(4)地下室底板外围四周预留卷材宽为250-300mm(另加一条双面粘,朝外的一面保护膜暂不撕开),以便后期侧墙防水施工的搭接。

(5)卷材搭接时,搭接部位的隔离膜应全部撕掉,防止由于隔离膜没撕或忘撕而造成搭接缝粘贴不牢固、密封不严密,留下防水隐患;
(6)针对地下室底板阴阳角、后浇带、变形缝、部位进行加强处理;

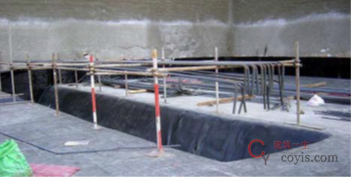

(7)成品保护:空铺反应粘施工的关键是成品保护,特别是底板钢筋施工时尤其要注意对卷材的保护。
a.进行钢筋吊运、水平运输,应遵守轻拿轻放原则,钢筋吊放点应用木方等垫好,然后吊放钢筋,避免钢筋扎破卷材。人工搬运时,不能在防水卷材上拖动,以免造成防水卷材破坏;

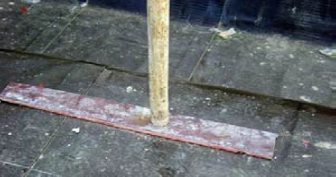

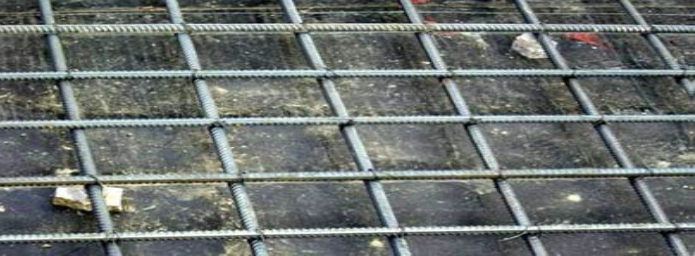

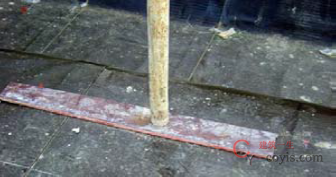

b.绑扎钢筋时,钢筋底下采用混凝土垫块保护。绑扎钢筋过程中,如需移动钢筋而使用撬棍时,应在其下设木垫临时保护,以免破坏防水卷材;

绑扎钢筋时,钢筋底下采用混凝土垫块保护。绑扎钢筋过程中,如需移动钢筋而使用撬棍时,应在其下设木垫临时保护,以免破坏防水卷材

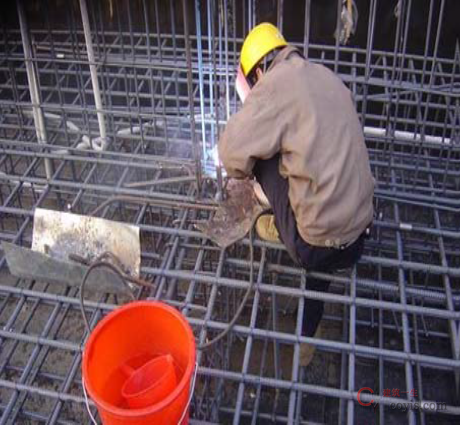

c.基础钢筋上有电焊作业时,在焊接操作面下
设接火盆或防火石棉垫,以避免电焊火花将
防水卷材烧坏。焊接时应在焊接部位准备好
水桶或灭火器;
d.在基础钢筋施工过程中,如不慎损坏了防水卷材,应及时进修补。

3、质量标准
(1)卷材防水层所用卷材及其配套材料必须符合设计要求。
(2)卷材防水层在转角处、变形缝、施工缝、穿墙管等部位做法必须符合设计要求。
(3)卷材防水层的搭接缝应粘贴牢固、密封严密,不得有扭曲、皱折、破损、断裂等缺陷。
(4)卷材搭接宽度的允许偏差为-10 ㎜。

质量标准

地下室外墙反应粘施工方法

一、施工工艺
(1)工艺流程
基层处理→配制水泥浆料→基面淋水充分湿润→构造节点防水增强层处理→基面涂刮水泥凝胶→揭开卷材隔离膜涂刮水泥凝胶→铺贴卷材→刮压排汽→凉放→自检修整→组织防水层验收→合格迅速铺贴保护层。
(2)工艺操作
1、外墙基面要求:基本平整,凹陷处不平整处用聚合物水泥砂浆分层修补抹平,凸出墙面的鼓包、钉子、模板接缝鼓涨处必须打凿平整,平整度≤8mm.将基面的尘土、浮浆清理干净,充分湿润基面。

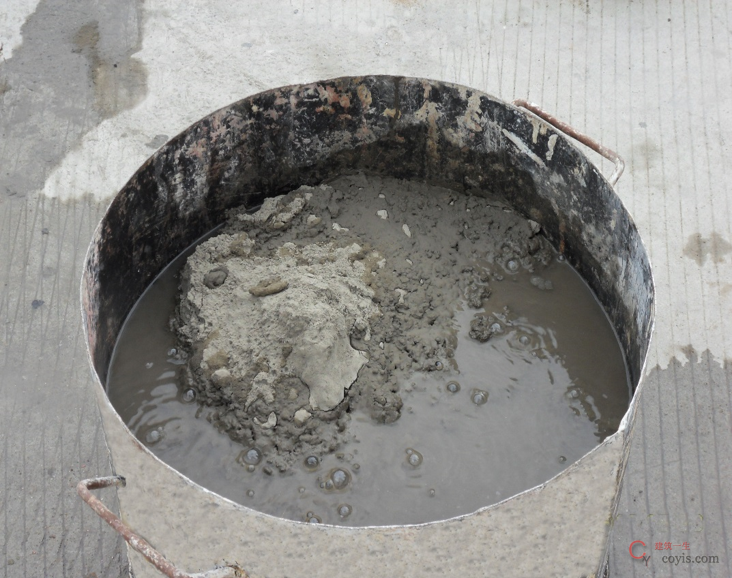

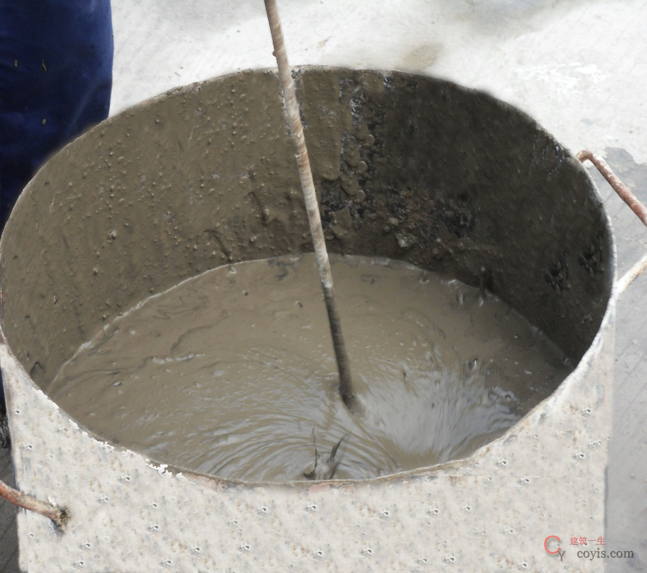

2、水泥浆的配制
水:水泥=1:2(重量比)。先按比例将水倒入原已备好的拌浆桶,再将水泥徐徐放入水中,浸泡15~20分钟并充分浸透后,无冒气泡现象了,把桶面多余的水倒掉;(温度高时加入水泥用量的5%~8%聚合物建筑胶(保水剂)),用电动搅拌机进行搅拌,搅拌时间5分钟。

注意事项:
1、水为干净水,不得用工地上的泥水;
2、水泥均用强度等级32.5以上普通硅酸盐水泥;
3、气温过高(≥30℃),基面过于干燥时增加聚合物建筑胶(保水剂)至10%~15%(按水泥用量);气温在30℃以下、基面充分湿润情况下可不掺保水剂;
4、保水剂可选用108建筑胶水,或选用建筑速溶胶粉按包装说明调制成的建筑胶水;
5、立面水泥素浆应适当增加粘稠度,避免流淌成流泪状影响粘合;
6、使用电动搅拌器应注意用电安全,戴好塑胶绝缘手套及塑胶鞋;
7、未浸泡透时不要搅拌配料桶内水泥,防止结颗而影响施工质量。

3、刮涂水泥浆

刮涂厚度应视基层平整度而定,水泥凝浆粘结层宜控制在1.5~2.5mm,过薄达不到最优粘结效果,过厚则水泥凝浆堆积宜开裂。刮涂的宽度比卷材长、短边各宽出约300㎜。基面水泥浆随铺随刮浆,每次刮浆面积稍大于单张铺贴反应粘的面积,反应粘上必须刮浆!必须在基面和反应粘上的水泥浆触干前完成铺贴和排气!(无法排气的汽包可用直径小于1MM的钉子戳孔排气,气排尽后将孔按压密实)【大张的可采取临时固定措施】。

加强层:双面反应粘圆圈 的宽度不少于300宽



反应型防水卷材施工工艺和质量标准施工质量通病防治

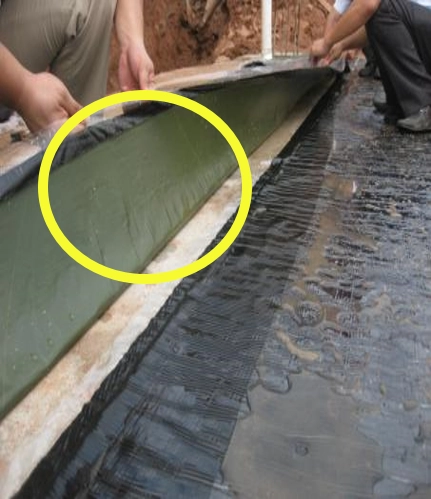

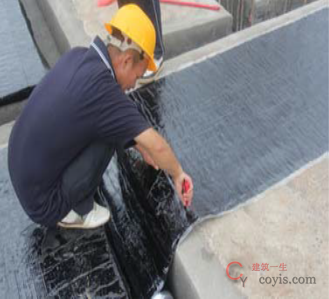

5、铺贴卷材
把已剪好的卷材反铺于基面上(即底部隔离膜朝上),待剥去卷材全部隔离膜后,再将水泥凝胶刮涂在卷材粘结面和墙面待铺位置,然后分别由两人从卷材的两端配合抬起,顺墙面放在待铺位置上。卷材与相邻卷材之间为平行搭接,待长、短边搭接施工时再揭除上下卷材搭接隔离膜。

铺贴卷材

6、刮压排气

待卷材铺贴完成后,用软橡胶板从中间向卷材搭接方向另一侧刮压并排出空气,使卷材充分满粘于基面上。搭接铺贴下一幅卷材时,将位于下层的卷材搭接部位的隔离膜揭起,将上层卷材对准搭接控制线平整粘贴在下层卷材上,刮压排出空气,充分满粘。经过上述步骤如还存在气泡,可用直径小于1mm的钉子戳破气泡,将气泡内空气压出,再用较干的水泥浆压实钉子眼;

7、卷材搭接,收头封边

卷材搭接具体方法如下:直接将上下卷材搭接处的隔离膜撕开,搭接边涂刷水泥浆胶搭接在一起,直接用水泥浆封口,长边搭接宽度为50㎜-80mm;短边搭接宽度为80㎜-100mm。最后用水泥凝胶抹平密封。

8、晾放

晾放24小时至48小时(具体时间视环境温度而定,一般情况下,温度愈高所需时间愈短,高温天气下,防水层应防止暴晒,可用遮阳布或其他物品遮盖),使水泥凝胶达到一定强度后方可进行其它工序施工。
9、自检修理:检查所有自粘卷材面有无撕裂、刺穿、气泡情况,维修时将缺陷部位清理干净、气泡(空鼓)直径小于50mm的部位,用针刺破排气,用大针筒往内注凝结浆压实,留下的针眼用较干的凝结浆压实。对于气泡(空鼓)直径大于50mm的,切开将空鼓部分剪掉,再补一块新的反应粘,基底和反应粘上都刮浆,面积超过气泡的100mm宽。

10、防水层验收

自检修整合格后组织防水层验收工作,并填写相关验收报告。

地下室顶板、屋面防水施工

(一)施工准备
1)基底:不得有空鼓、开裂、起砂、脱皮等缺陷。基本平整,凹陷不平整处用聚合物水泥砂浆分层修补平整,凸出基底的鼓包、棱、模板、钉子头必须打凿平整,平整度≤8mm。将基面的尘土、浮浆清理干净,充分湿润基底;
2)如有穿过防水层的管道、预埋件等均应施工完毕,并做了防水加强层处理。防水层铺贴后,严禁在防水层上打眼开洞,以免引起渗漏水。
3)施工机具:扫帚、塑料桶、电动搅拌钻、专用搅拌头、刮板、刷子等有关工具。
(二)工艺流程:基层清理→细部节点处理、附加层增强施工→涂刮水泥凝胶→湿铺1.5厚反应粘防水卷材→自检→竣工验收→填写验收相关资料。

(三)工艺操作:
1)配料:按水:水泥=1:2(重量比)。先按比例将水倒入原已备好的拌浆桶,再将水泥徐徐放入水中,浸泡15~20分钟并充分浸透后,无冒气泡现象了,把桶面多余的水倒掉;(温度高时加入水泥用量的5%~8%聚合物建筑胶(保水剂)),用电动搅拌机进行搅拌,搅拌时间5分钟。

注意事项:
1、水为干净水,不得用工地上的泥水。
2、水泥均用强度等级32.5以上普通硅酸盐水泥。
3、气温过高(≥30℃),基面过于干燥时增加聚合物建筑胶(保水剂)至10%~15%(按水泥用量);气温在30℃以下、基面充分湿润情况下可不掺保水剂。
4、保水剂可选用108建筑胶水,或选用建筑速溶胶粉按包装说明调制成的建筑胶水。
5、立面水泥素浆应适当增加粘稠度,避免流淌。
6、使用电动搅拌器应注意用电安全,戴好塑胶绝缘手套及塑胶鞋。
7、未浸泡透时不要搅拌配料桶内水泥,防止结颗而影响施工质量。
地下室顶板、屋面防水、露台、阳台节点加强做法

落水口加强处理

落水口加强处理

落水口加强处理

女儿墙墙角做法

2)、铺贴卷材:
把已剪好的卷材反铺于基面上(即底部隔离膜朝上),待剥去卷材全部隔离膜后,再将水泥凝胶刮涂在卷材粘结面和墙面待铺位置,然后分别由两人从卷材的两端配合抬起,顺屋面放在待铺位置上。卷材与相邻卷材之间为平行搭接,待长、短边搭接施工时再揭除上下卷材搭接隔离膜。
3)、刮压排气
待卷材铺贴完成后,用软橡胶板从中间向卷材搭接方向另一侧刮压并排出空气,使卷材充分满粘于基面上。搭接铺贴下一幅卷材时,将位于下层的卷材搭接部位的隔离膜揭起,将上层卷材对准搭接控制线平整粘贴在下层卷材上,刮压排出空气,充分满粘。经过上述步骤如还存在气泡,可用直径小于1mm的钉子戳破气泡,将气泡内空气压出,再用较干的粘接浆压实钉子眼;
4)、卷材搭接,收头封边
卷材搭接具体方法如下:直接将上下卷材搭接处的隔离膜撕开,搭接边涂刷(大面积涂刷水泥凝胶时同时施工)水泥凝胶胶搭接在一起,直接用水泥凝胶封口, 长边搭接宽度为50㎜-80mm;短边搭接宽度为80㎜-100mm。最后用水泥凝胶抹平密封。
5)、卷材沿立面墙,上翻300高,此位置用宽度为800mm的双面粘折成直角铺贴,水平面的反应粘压住双面粘。

6)、晾放:晾放24小时至48小时(具体时间视环境温度而定,一般情况下,温度愈高所需时间愈短,高温天气下,防水层应防止暴晒,可用遮阳布或其他物品遮盖),使水泥凝胶达到一定强度后方可进行其它工序施工。
7)、自检修理:检查所有自粘卷材面有无撕裂、刺穿、气泡情况,维修时将缺陷部位修理。气泡(空鼓)直径小于50mm的部位,用针刺破排气,用大针筒往内注凝结浆压实,留下的针眼用较干的凝结浆压实。对于气泡(空鼓)直径大于50mm的,切开将空鼓部分剪掉,再补一块新的反应粘,基底和反应粘上都刮浆,面积超过气泡的100mm宽。
8)防水层验收:自检合格后向监理工程师申请防水层工序验收。

二、反应型防水卷材施工质量标准

主控项目

1.卷材防水层所用的卷材及配套材料必须符合设计要求;
检查方法:检查产品出厂合格证、产品性能检测报告和进场抽样复检报告。
2.卷材防水层及其转角处、变形缝、穿墙管道等细部加强层做法均须符合设计要求.
检验方法:观察检查和检查隐蔽工程记录。

一般项目

1.卷材的搭接缝应粘结牢固,密封严密,不得有扭曲、皱折、翘边,满粘的卷材不得有空鼓。
检验方法:a、观察检查。b、满粘部分用刀在卷材表面划一刀,撕不开卷材层的,即防水卷材被撕烂而不是从粘接处分离的即为合格。每 100㎡划1处检查。

2.采用外防外贴铺贴卷材防水层时,立面卷材的接槎搭接宽度为80mm,且上层卷材应盖过下层卷材。
检验方法:观察和尺量检查。
3.侧墙卷材防水层的保护层与防水层应结合紧密、保护层厚度符合设计要求。
检验方法:观察和尺量检查。
4.卷材搭接宽度的允许偏差应为-10㎜。
检验方法:观察和尺量检查。

反应粘防水卷材工程质量验收,应在施工完毕的7日左右,确认水泥充分固化,按以下步骤进行验收:
1、大面积防水层验收:采用一剥二划三撕的验收方法,即
a、一剥:从防水层的边角剥开,粘接牢固,与砼的粘接像皮肤与肉一样;
b、二划:用刀从防水层中划开;
c、三撕:从划开的地方撕开,反应粘即使被撕断了,反应粘还有残留粘在基底。达到这种效果防水层才算是合格的。

反应型防水卷材施工工艺和质量标准施工质量通病防治

三、反应型防水卷材施工质量通病与防治

1、凝结浆的正确配置

配合比:水:水泥=1:2(重量比)。
拌制:先按比例将水倒入原已备好的拌浆桶,再将水泥徐徐放入水中,浸泡15~20分钟并充分浸透后,无冒气泡现象了,把桶面多余的水倒掉;(气温大于30度时加入水泥用量的5%~8%聚合物建筑胶(保水剂)),用电动搅拌机进行搅拌,搅拌时间5分钟。

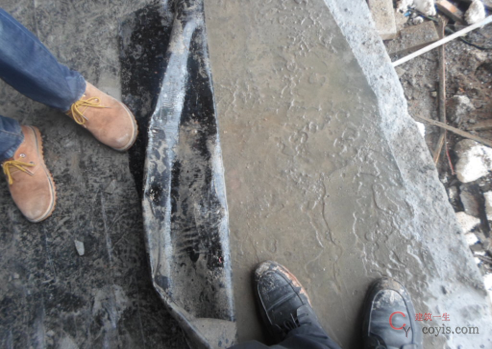

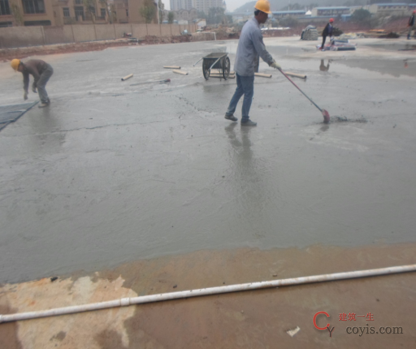

2、凝结浆问题–屋面、阳台、露台基底施工配比随意

问题:凝结浆配比随意,造成反应粘与基底分离,形同干铺。
原因:凝结浆水灰比太大,和易性差造成水泥浆离析、泌水、水泥颗粒快速沉淀,反应粘来不及与水泥颗粒进行化学反应,反应粘就被分泌出来的水与水泥颗粒隔开了。
正确做法:反应粘上必须刮水泥浆【厚度1mm-1.5mm】,基底水泥浆随铺随刮浆,每张反应粘的铺贴和排气(可用直径小于1mm的铁钉戳孔,排完气后将孔眼按压密实)必须在基底和反应粘上的浆触干前完成。
处理:拆除!返工!

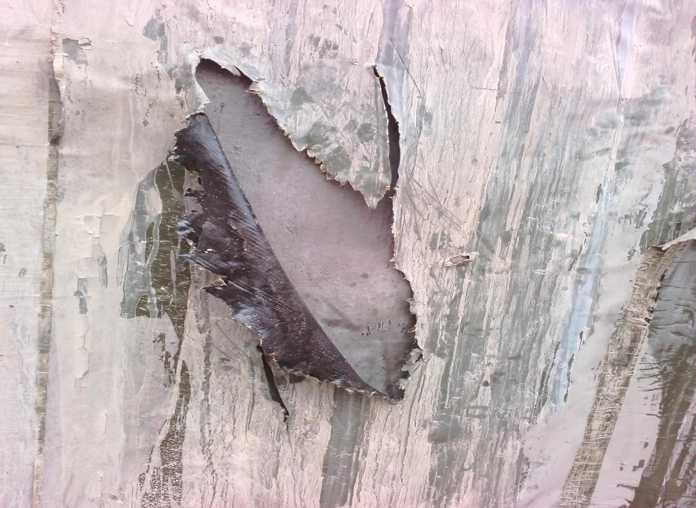

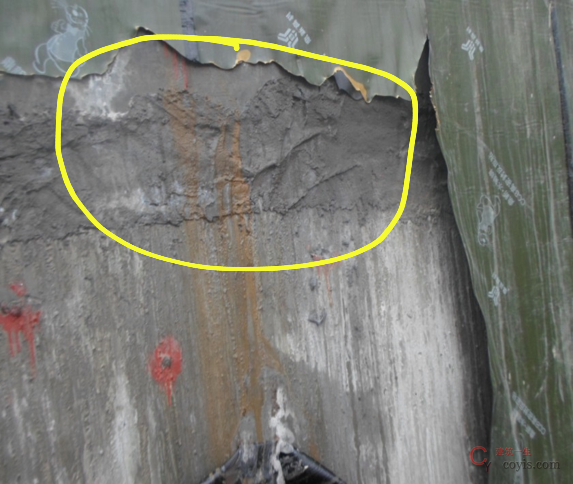

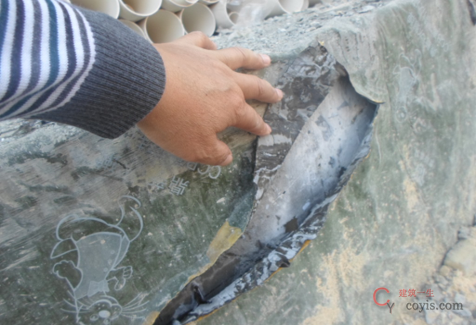

3、凝结浆刮涂问题—外墙反应粘上没刮水泥浆,形同半干铺

原因:反应粘上未刮粘结浆部位未能与基底很好粘合,该部位未起化学粘接反应,造成分离空鼓,且空鼓部位藏有的空气随气温升高,空气体积将增大,当反应粘与基底间的粘接力小于空气温升膨胀应力时,空鼓面积将增大,造成防水效果大大降低。
正确做法:反应粘上必须刮粘结浆【厚度1mm-1.5mm】,基底粘结浆随铺随刮浆,每张反应粘的铺贴和排气必须在基底和反应粘上的浆触干前完成。
处理:将空鼓处的反应粘切掉,补一块新反应粘,反应粘上和基底刮粘结浆。如空鼓面积较大,难以修补和保证防水效果,则全面返工。

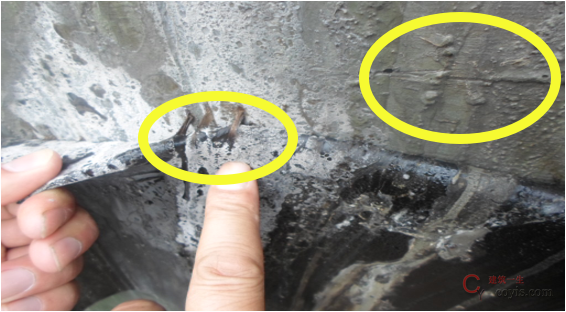

4、外墙基底不平整与凝结浆刮涂问题

问题:反应粘上未刮粘结浆部位未能与基底很好粘合,该部位未起化学粘接反应,造成分离空鼓,而基底不平整则使反应粘更加不易与基底粘合,加剧空鼓的出现,且空鼓部位且藏有的空气随气温升高,空气体积将增大,当反应粘与基底间的粘接力小于空气温升膨胀应力时,空鼓面积将增大,造成防水效果大大降低。
正确做法:反应粘上必须刮粘结浆【厚度1mm-1.5mm】,基底水泥浆随铺随刮浆,每张反应粘的铺贴和排气必须在基底和反应粘上的浆触干前完成。
处理:将空鼓处的反应粘切掉,补一块新反应粘,反应粘上和基底刮粘结浆。如空鼓面积较大,难以修补和保证防水效果,则全面返工。

5、搭接缝不严密、粘接不牢固

反应型防水卷材施工工艺和质量标准施工质量通病防治

危害:水将沿接缝不严实处渗入空鼓部位,造成防水效果大大降低
处理:将不严密部位刮水泥浆,按压密实或将不严实部位的反应粘切掉,补一块新的反应粘。

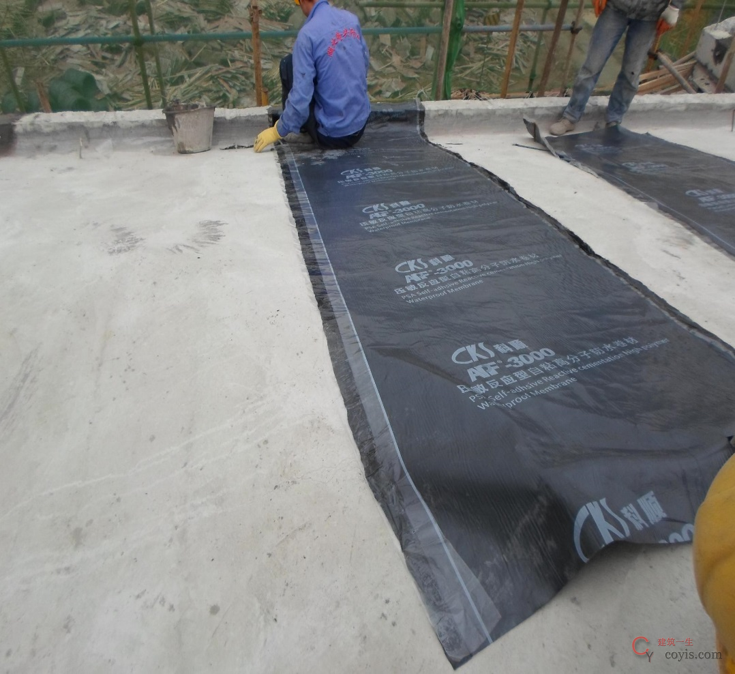

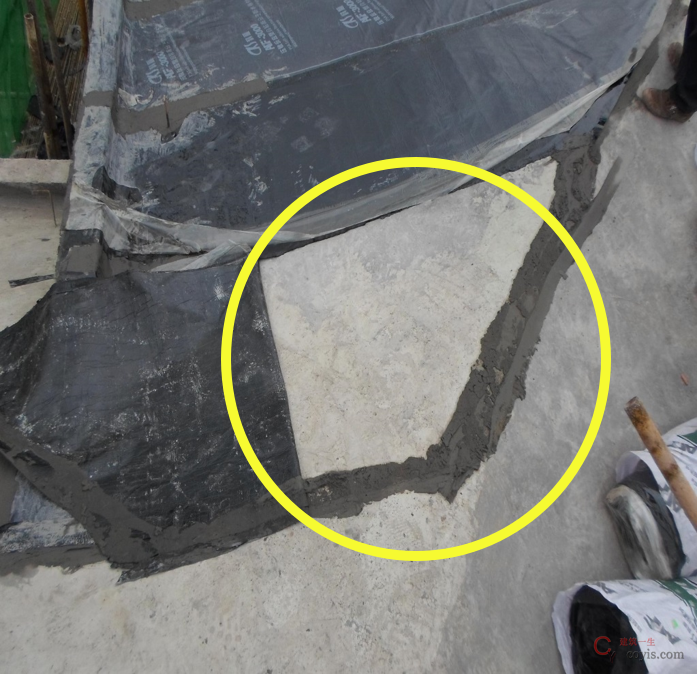

6-1、较严重的偷工减料–斜屋面反应粘仅周边铺浆

问题:反应粘防水卷材铺浆仅仅在反应粘的周边刮约100mm宽的浆,形同干铺!
危害:反应粘与基底中间没有水泥浆是不能与基底发生化学粘接反应的。水将从反应粘的破损处或接缝处进入,使得屋面上将存在含水层和滑动层,留下了更加严重的渗水隐患和安全隐患。
处理:拆除重做!

6-2、十分严重的偷工减料问题–坡屋面反应粘干铺

没有水泥浆是不能与基底发生化学粘接反应的

危害:反应粘与基地接触面没有水泥浆是不能与基底发生化学粘接反应的。水将从反应粘的破损处或接缝处进入,屋面上将存在含水层和滑动层,留下了更加严重的渗水隐患和安全隐患
处理:拆除重做!

6-3、非常危险的偷工减料问题–坡屋面反应粘保护膜未撕掉

坡屋面反应粘保护膜未撕掉

危害:

1.反应粘与基底被隔离,保护膜摩擦力小,形成了较易滑动的滑动层;留下了严重的安全隐患;

2.水将从反应粘的破损处或接缝处进入反应粘下,形成含水层,将留下更加严重的渗水隐患。

处理:拆除重做!

6-4、外墙干铺-十分严重的偷工减料行为。

地下室外墙

地下室外墙

危害:反应粘与基底间没有水泥浆,反应粘是不能与基底发生化学粘接反应的。水将从反应粘的破损处或接缝处进入,使得反应粘卷材与基底间存在含水夹层,留下了更加严重的渗水隐患。
处理:拆除重做!

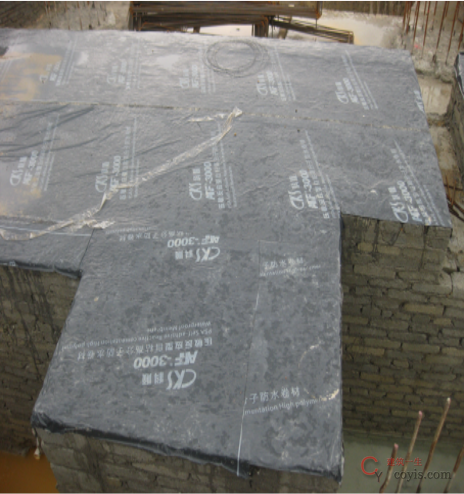

7、地下室底板反应粘粘接面朝下–错误

问题:地下室底板,单面粘防水卷材未按要求正面朝上,铺贴错误。
处理:按反应粘要求返工重做!

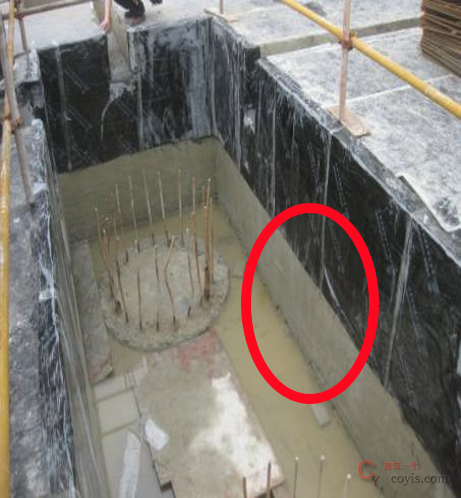

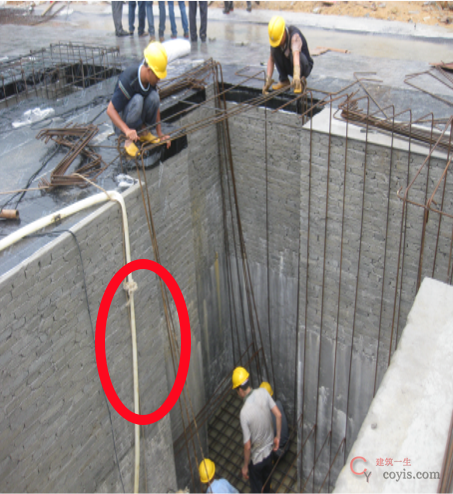

8、地下室基坑铺贴错误—底板、侧壁未铺贴

问题:地下室基坑(电梯井)底板和侧壁未铺贴卷材。
处理:电梯井防水卷材单面粘贴时,卷材应将底板、侧壁满铺。
