本节主要介绍防水施工设计,其中主要涉及的有屋面防水、卫生间、淋浴间墙面防水、外墙、水池、地下室防水施工。

图纸内容

5.11 防水设计

5.11.1屋面防水:

本工程屋面防水等级为____级。要求____道防水设防,防水构造作法详见各大样图;
防水材料:高聚物改性沥青防水卷材(厚度≥3mm),合成高分子防水涂料(厚度≥2mm),C30UEA补偿收缩混凝土防水层(厚度≥40mm)。

设防要求及质量保证措施:按倒置式屋面做法设防(柔性防水层在下,绝热层居中,刚性防水层在上)。所有防水卷材的四周均卷至屋面泛水高度(约300mm),体增强材料的涂膜防水层。出屋面的墙体捣400mm高C20的混 凝土墙基,厚度同墙体宽度,防水层与女儿墙或墙体相交处的构造做法参见安徽省标准图集005J201相关大样。 出屋面管道或泛水以上外墙穿管,待安装完后用细石混凝土封严,管根周围应嵌填防水胶,与防水层闭合;出屋面管道应沿管道周边附加一道带胎体增强材料涂膜,高出屋面250mm,并用密封材料封口。水落口周围500mm直径范围内排水坡度不应小于3%,屋面水平出入口防水构造、水落口防水构造、及屋面排气槽等均参见安徽省 标准图集005J201相关大样。

屋面有组织排水要设置防溢水措施。

若遇雨季作业,在潮湿基面进行防水层作业,可采用湿固化聚氨脂涂漠作防水层,厚度≥2.0mm。

5.11.2卫生间淋浴间地面、墙面防水:一道设防或复合防水

卫生间淋浴间地面防水采用____________材料,管道防水用建筑密封膏填充。做法详见图纸,防水层在墙柱交 接处翻起高度不小于______mm,地面应坡向地漏,坡度为______%。
内墙面设_____高_____________(防水涂料),____厚或聚合物水泥砂浆(厚度≥7.0mm)。

5.11.3外墙防水:

防水材料:聚合物水泥基防水涂料(厚度≥1.5mm)或聚合物水泥砂浆(厚度≥7.0mm)。 设防要求及质量保证措施:空心砌块外墙门窗洞口周边200范围内应用实心砌体或者C20细石砼填实。 外窗窗樘与墙体之间的填缝,应采用聚合物水泥砂浆填实,窗下口安装缝隙要根据室外窗台饰面厚度预留充分, 确保窗下樘雨水能顺畅排出。外墙应在找平层中满挂金属网层的强度等级不应低于M7.5,与墙体基面的抗拉粘 结强度不宜低于0.4MPa。

5.11.4水池防水:

水池采用防水混凝土结构防水,并于内壁及池底处设附加防水层,做法详见“建筑构造与用料做法表”。
位于地下室的水池还应在外部增设一道附加防水层。防水混凝土抗渗等级为_____, 生活水池的防水材料必须为无毒无污染材料。

5.11.5地下室防水:

防水设防等级标准:一级 防水砼抗渗等级:P6

附加防水层位置及材料:迎水面设防;选用合成高分子防水涂料( 厚度≥ 3mm),做法见防水大样。

设防要求及质量保证措施:地下室侧壁附加防水层设防高度应比室外地坪高出500mm,附加防水层必须作保护 层,底板附加防水层的混凝土垫层厚凝土垫层厚度≥100mm,强度≥C15;自防水混凝土结构厚度≥300mm;迎 水面钢筋保护层厚度≥40mm。

地下室顶板、地板、施工缝、后浇逢、变形缝、穿墙管的防水设计构造参见国家建筑标准设计图集10J301相关大样。

5.11.6凡防水材料均应采用非焦油型,凡卷材不宜采用热熔法施工,而宜采用冷粘贴工艺施工。

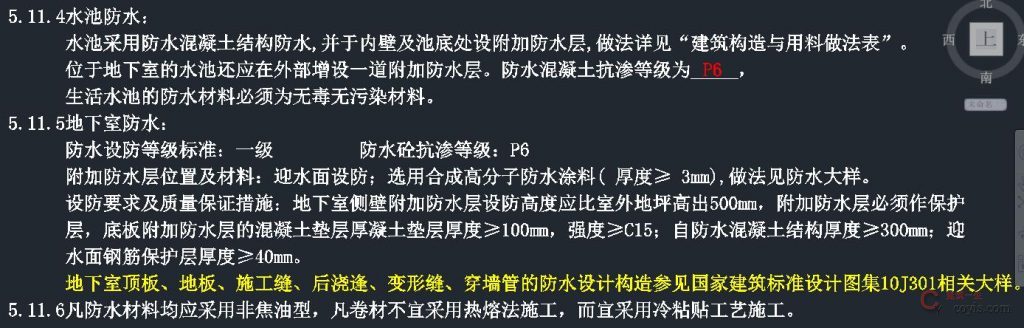

图纸截图
