一、基坑土方放坡开挖
1、计算简图及公式
![基坑土方开挖计算简图](https://source.coyis.com/wp-content/uploads/2022/12/1671879482-fxjckw.png?x-oss-process=image/interlace,1/quality,Q_100/watermark,image_d3AtY29udGVudC91cGxvYWRzLzIwMTUvMDkvY295aXMtbG9nby5wbmc,t_60,g_se)
基坑土方开挖计算简图
2、计算案例
已知基础宽b = 2000mm,基础长 l=2500mm,工作面宽 c= 200mm,开挖深度H = 1200mm,放坡系数0.33
则挖土体积为:V=(2+2*0.2+0.33*1.2)×(2.5+2*0.2+0.33*1.2)×1.2+0.33*0.33×1.2*1.2*1.2/3 = 11.121 m³
开挖宽度为:B=2+2*0.2+2*0.33*1.2 = 3.192 m
开挖长度为:L = 2.5+2*0.2+2*0.33*1.2 = 3.692 m
回填土体积: 挖土体积 – 基础体积(埋入土体部分)= V – b*l*H = 11.121 – 2*2.5*1.2 = 5.121 m³
3、软件计算
计算页面路径:【土方/基础】==》【基础开挖】

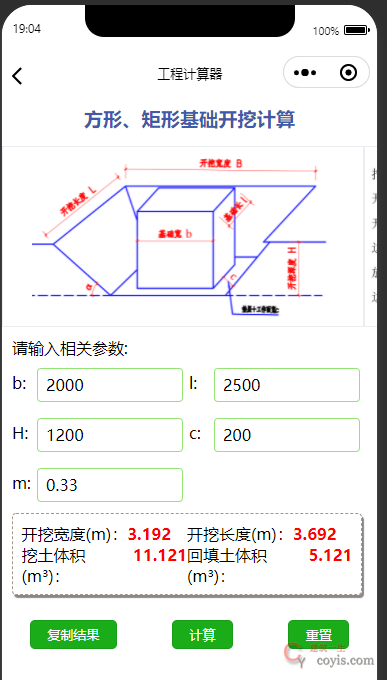

- 基坑土方开挖软件计算
- 微信小程序,扫码使用
二、沟槽土方放坡开挖
1、计算简图及工程
2、计算案例
已知管径 d = 1.2 m,管道长 l=25 m,工作面宽 c= 0.2 m,开挖深度H = 1.2 m,放坡系数0.33
则挖土体积为:V=(1.2+2*0.2+0.33*1.2)×(25+2*0.2+0.33*1.2)×1.2 + 0.33*0.33×1.2*1.2*1.2/3 = 61.850 m³
开挖宽度为:B=1.2+2*0.2+2*0.33*1.2 = 2.392 m
开挖长度为:L = 25+2*0.2+2*0.33*1.2 = 26.192 m
回填土体积: 挖土体积 – 管道体积 = V – π*(d/2)²*l = 61.850 – 3.14*0.6*0.6*25 = 33.576 m³
3、软件计算
计算页面路径:【土方/基础】==》【沟槽开挖】

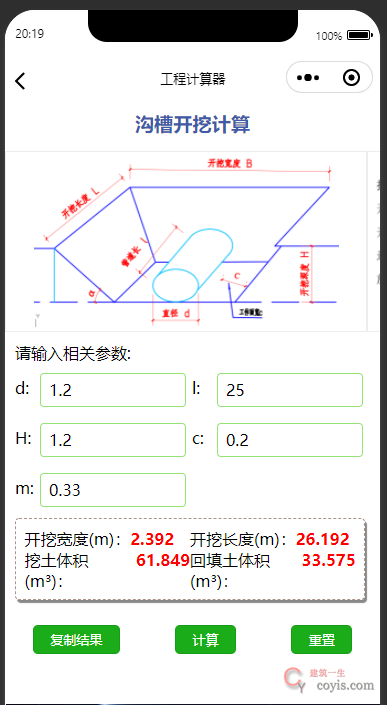

- 基槽土方放坡开挖软件计算
- 微信小程序,扫码使用
