三轴深搅桩内插预应力管桩（PCMW工法）基坑支护

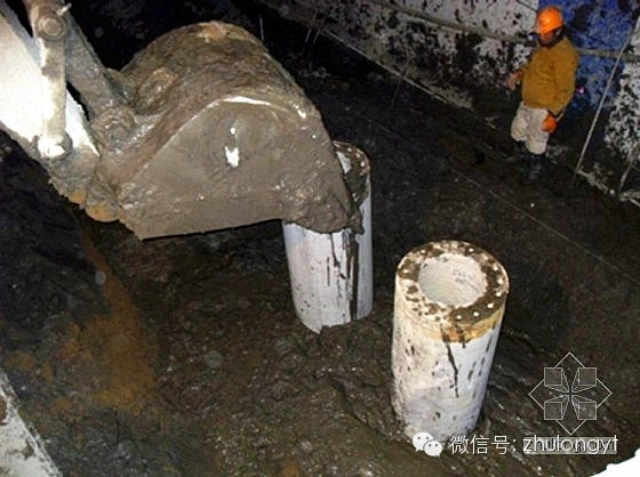

PCMW工法是在单排三轴深搅桩中插入大直径预应力管桩，根据基坑开挖深度配置内支撑，形成预应力管桩挡土承力、水泥土止水的复合支护结构（简称PCMW工法）。

PCMW工法是挡土承力与止水相结合、工厂化预制与机械化施工相结合的新型基坑支护技术，主要施工步骤如图1所示。

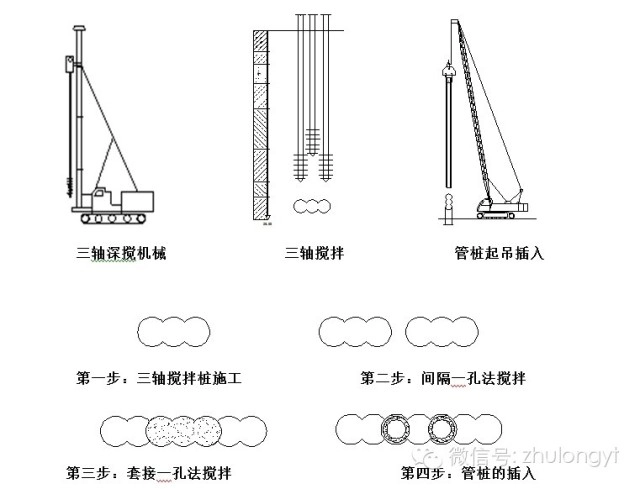

图1 套接孔法示意图

(1)内支撑与管桩水泥土墙支护技术

在单排水泥搅拌土中插入大直径预应力管桩，根据基坑开挖深度配置内支撑，形成预应力管桩挡土承力、水泥土止水的复合支护结构（简称PCMW工法，见图2）。

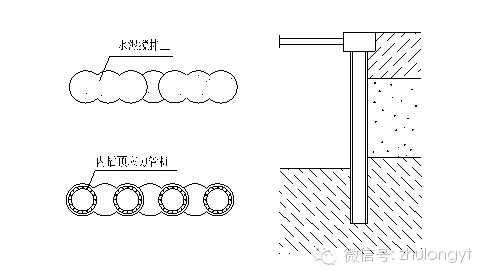

图2 PCMW法

(2) 无支撑双排管桩水泥土墙支护技术

面积较大、具有一定深度但不具备设置内支撑条件时，采用双排预应力管桩挡土承力、水泥土止水的复合支护结构（简称D-PCMW工法，见图3）。

图3 D-PCMW法

(3) 无支撑管桩加劲水泥土格栅挡土墙支护技术

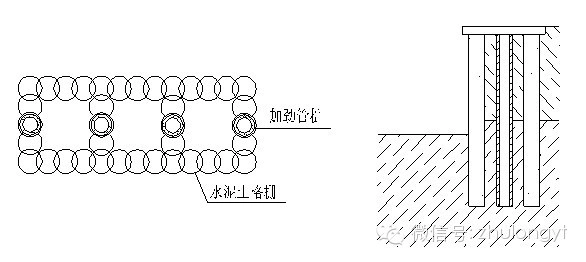

在基坑面积较大、但深度不大、无内支撑条件时，采用水泥土格栅疏插预应力管桩，形成管桩劲性重力式水泥土墙支护结构，见图4。
