高位消防水箱知识点总结

来源：机电交流平台

如有侵权，请联系删除

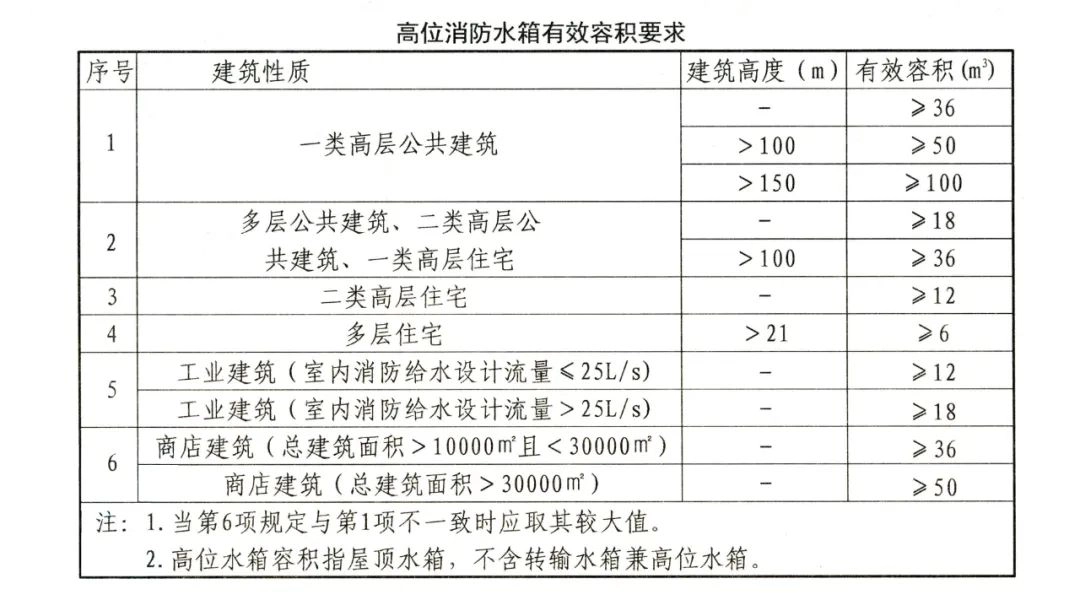

一、临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定： （此条款/ 表格必须会背！）

1. 一类高层公共建筑，不应小于36m³，但当建筑高度大于100m时，不应小于50m³，当建筑高度大于150m时，不应小于100m³。

2. 多层公共建筑、二类高层公共建筑和一类高层住宅，不应小于18m³，当一类高层住宅建筑高度超过100m时，不应小于36m³。

3. 二类高层住宅，不应小于12m³。

4. 建筑高度大于21m的多层住宅，不应小于6m³。

5. 工业建筑室内消防给水设计流量当小于或等于25L/s时，不应小于12m³，大于25L/s时不应小于18m³。

6. 总建筑面积大于10000㎡且小于30000㎡的商店建筑，不应小于36m³，总建筑面积大于30000㎡的商店，不应小于50m³，当与本条第1款规定不一致时应取其较大值。

注：1.自动喷水灭火系统设计图集上，当商店建筑面积等于30000㎡时，高位消防水箱的有效容积取36m³。

2.初期火灾消防用水量可不进行计算，直接选用表中的值。

3.转输水箱兼做高位消防水箱时，其容积按照转输水箱确定。

4.一类建筑，由裙房公建和其上的住宅构成时，屋顶水箱容积可按公建部分高度查表。

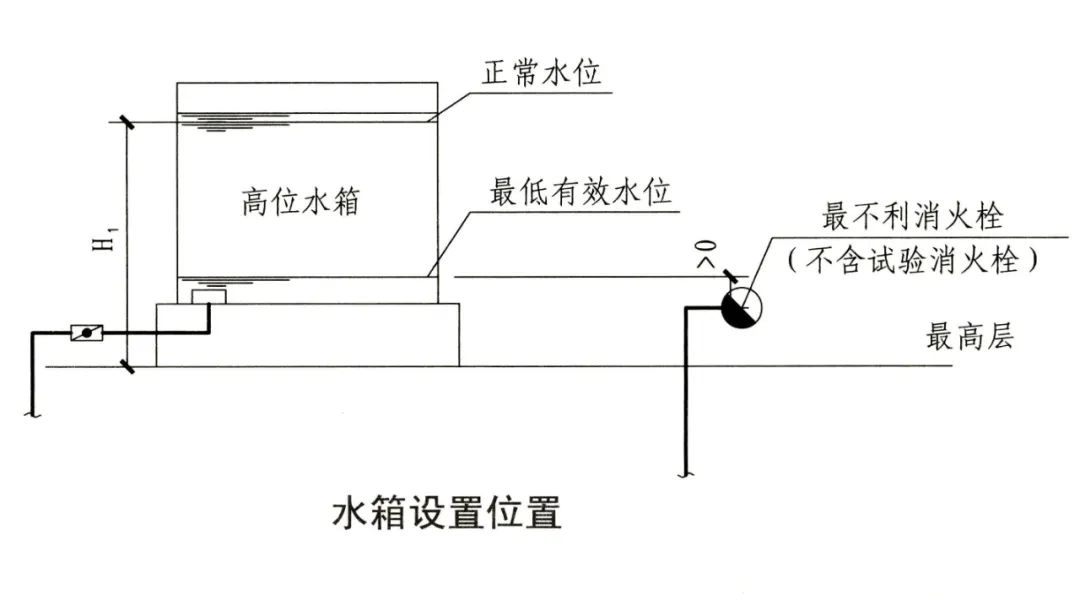

二、高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应按下列规定确定： （此条款必须会背！）

1. 一类高层公共建筑，不应低于0.10MPa，但当建筑高度超过100m时，不应低于0.15MPa。

2. 高层住宅、二类高层公共建筑、多层公共建筑，不应低于0.07MPa，多层住宅不宜低于0.07MPa。

3. 工业建筑不应低于0.10MPa，当建筑体积小于20000m³，不宜低于0.07MPa。

4. 自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定，但最小不应小于0.10MPa。

5. 当高位消防水箱不能满足本条第1款～第4 款的静压要求时，应设稳压泵。

注：屋顶停机坪消火栓上方可不设高位消防水箱。

三、高位消防水箱可采用热浸锌镀锌钢板、钢筋混凝土、不锈钢板等建造。

四、高位消防水箱的设置应符合下列规定：

1. 当高位消防水箱在屋顶露天设置时，水箱的人孔以及进出水管的阀门等应采取锁具或阀门箱等保护措施。

2. 严寒、寒冷等冬季冰冻地区的消防水箱应设置在消防水箱间内，其他地区宜设置在室内，当必须在屋顶露天设置时，应采取防冻隔热等安全措施。

3. 高位消防水箱与基础应牢固连接。

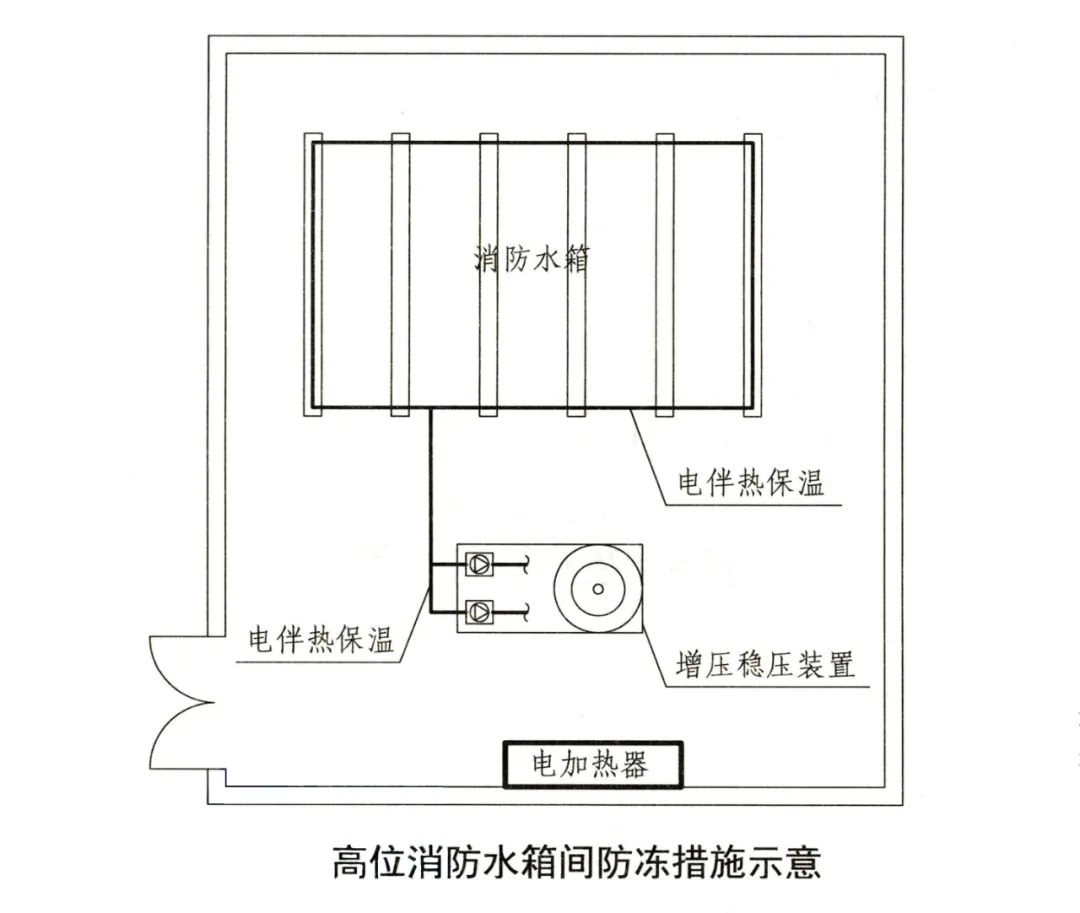

五、高位消防水箱间应通风良好，不应结冰，当必须设置在严寒、寒冷等冬季结冰地区的非采暖房间时，应采取防冻措施，环境温度或水温不应低于5℃。

六、高位消防水箱应符合下列规定：

1. 高位消防水箱的有效容积、出水、排水和水位等，应符合本规范第4.3.8条和第4.3.9条的规定。

   附：4.3.8 消防用水与其他用水共用的水池，应采取确保消防用水量不作他用的技术措施。

   4.3.9 消防水池的出水、排水和水位应符合下列规定：

   1.消防水池的出水管应保证消防水池的有效容积能被全部利用。

   2.消防水池应设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示消防水池水位的装置，同时应有最高和最低报警水位。

   3.消防水池应设置溢流水管和排水设施，并应采用间接排水。

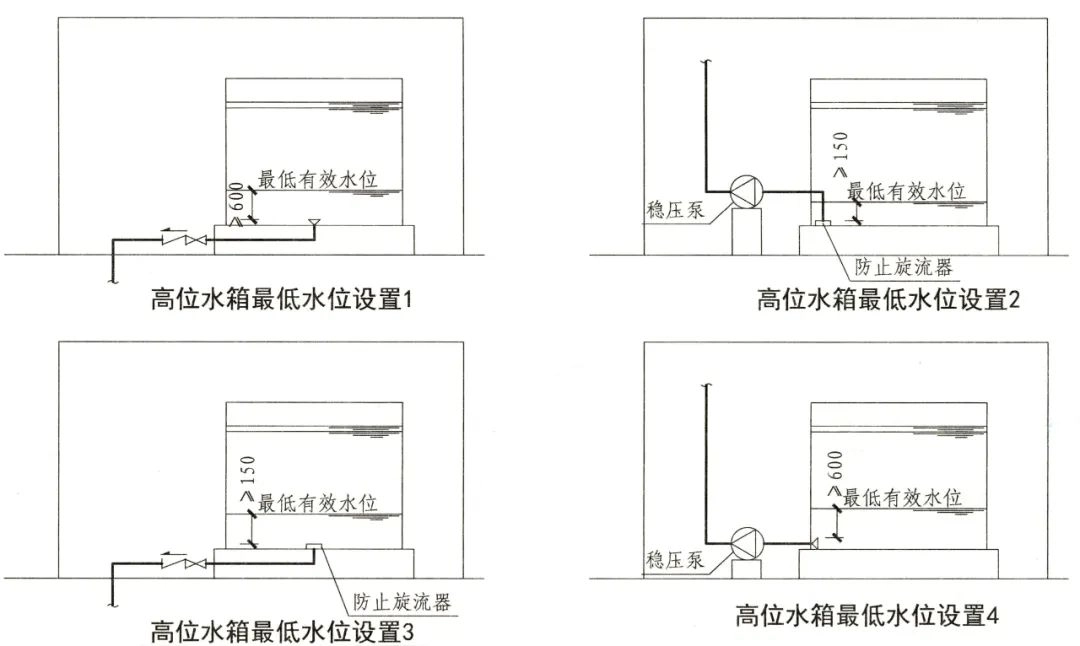

2. 高位消防水箱的最低有效水位应根据出水管喇叭口和防止旋流器的淹没深度确定，当采用出水管喇叭口时，应符合本规范第5.1.13条第4款的规定；当采用防止旋流器时应根据产品确定，且不应小于150mm的保护高度。

   附：5.1.13条第4款：消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm。



3. 高位消防水箱的通气管、呼吸管等应符合本规范第4.3.10条的规定。

   附：4.3.10 消防水池的通气管和呼吸管等应符合下列规定：

   1.消防水池应设置通气管；

   2.消防水池通气管、呼吸管和溢流水管等应采取防止虫鼠等进入消防水池的技术措施。

4. 高位消防水箱外壁与建筑本体结构墙面或其他池壁之间的净距，应满足施工或装配的需要，无管道的侧面，净距不宜小于0.7m；安装有管道的侧面，净距不宜小于1.0m，且管道外壁与建筑本体墙面之间的通道宽度不宜小于0.6m，设有人孔的水箱顶，其顶面与其上面的建筑物本体板底的净空不应小于0.8m。

5. 进水管的管径应满足消防水箱8h充满水的要求，但管径不应小于DN32，进水管宜设置液位阀或浮球阀。

6. 进水管应在溢流水位以上接入，进水管口的最低点高出溢流边缘的高度应等于进水管管径，但最小不应小于100mm，最大不应大于150mm。

7. 当进水管为淹没出流时，应在进水管上设置防止倒流的措施或在管道上设置虹吸破坏孔和真空破坏器，虹吸破坏孔的孔径不宜小于管径的1/5，且不应小于25mm。但当采用生活给水系统补水时，进水管不应淹没出流。

8. 溢流管的直径不应小于进水管直径的2倍，且不应小于DN100，溢流管的喇叭口直径不应小于溢流管直径的1.5倍～2.5倍。

9. 高位消防水箱出水管管径应满足消防给水设计流量的出水要求，且不应小于DN100。

10. 高位消防水箱出水管应位于高位消防水箱最低水位以下，并应设置防止消防用水进入高位消防水箱的止回阀。

11. 高位消防水箱的进、出水管应设置带有指示启闭装置的阀门。
