防火阀在不同位置的安装示意图



来源：消防技术流

如有侵权，请联系删除



• 通风、空气调节系统的风管在下列部位应设置公称动作温度为70℃的防火阀：
  1 穿越防火分区处；
  2 穿越通风、空气调节机房的房间隔墙和楼板处；
  3 穿越重要或火灾危险性大的场所的房间隔墙和楼板处；
  4 穿越防火分隔处的变形缝两侧；
  5 竖向风管与每层水平风管交接处的水平管段上。



• 排烟管道下列部位应设置排烟防火阀：
  1 垂直风管与每层水平风管交接处的水平管段上；
  2 一个排烟系统负担多个防烟分区的排烟支管上；
  3 排烟风机入口处；
  4 穿越防火分区处。

一、安装在防火墙处

二、安装在变形缝处

三、安装在楼板处

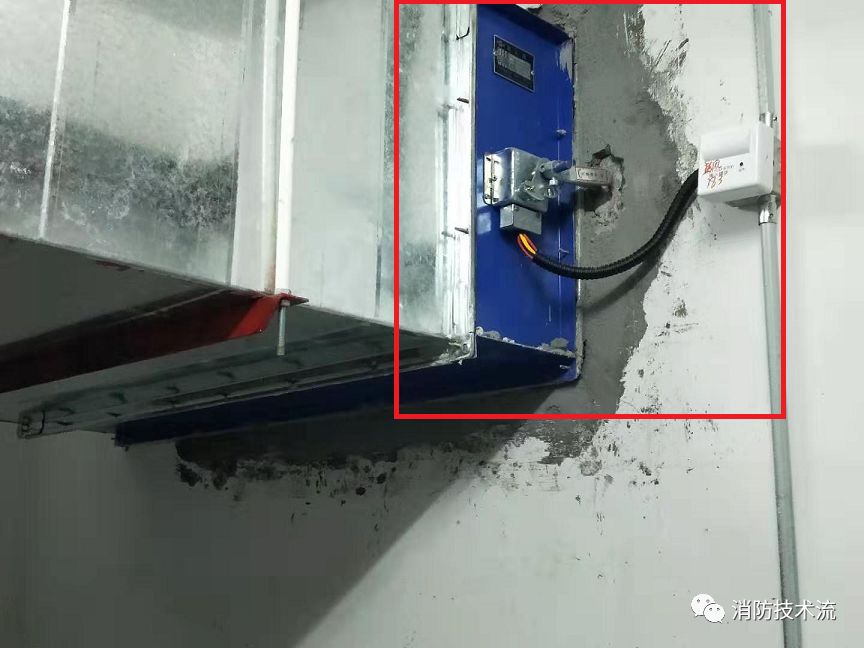

四、嵌墙安装

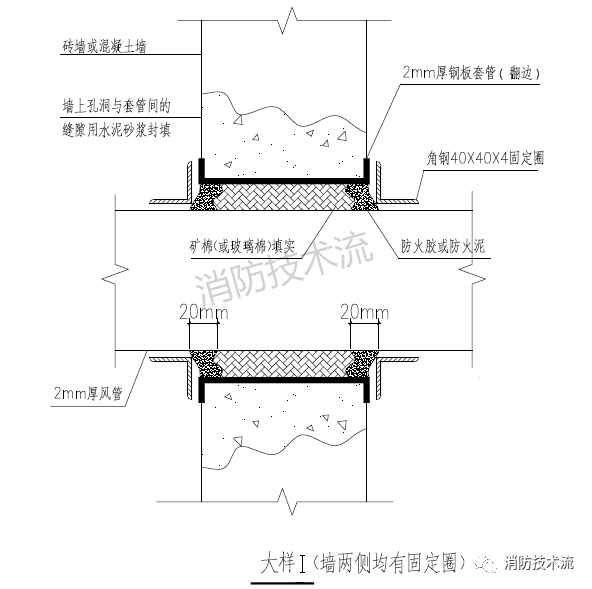

五、墙两侧有固定圈

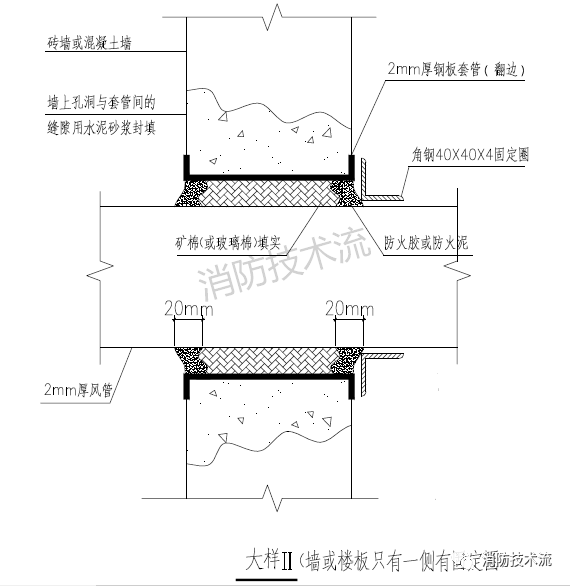

六、墙或楼板只有一侧有固定圈
