【图说】管道井、管根、沟类工程优秀做法

建筑安装工程是保证建筑工程功能实现，及消防安全的一个重要部分，这里分享一组管道井、管根、沟类工程优秀做法。

一、管道井、电井

管道井、电井：必须暗处明做，不留死角，做到大小房间一个样，明暗处处有亮点；管道套管必须封堵，管道、桥架、母线穿墙、板根部必须收口。

工程实景

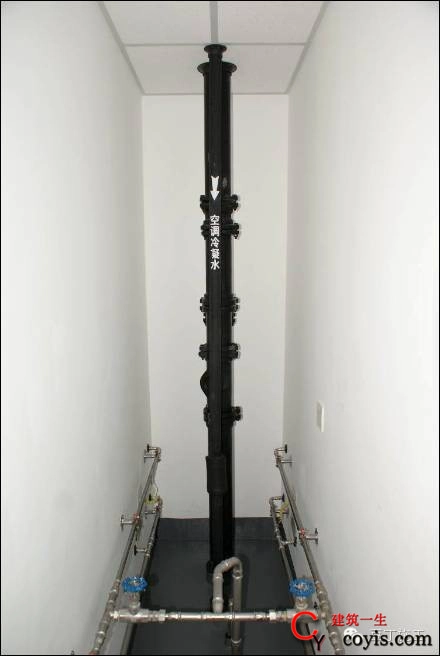

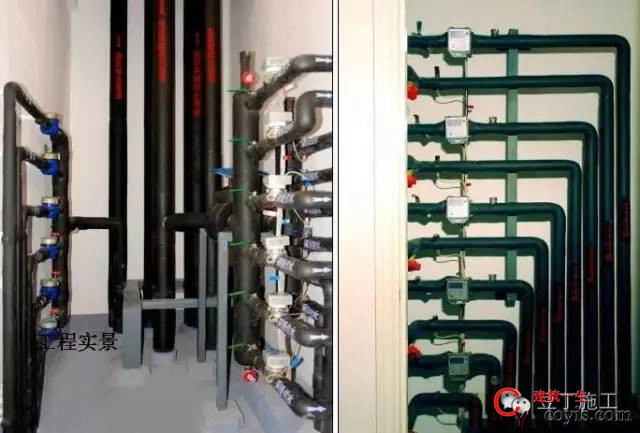

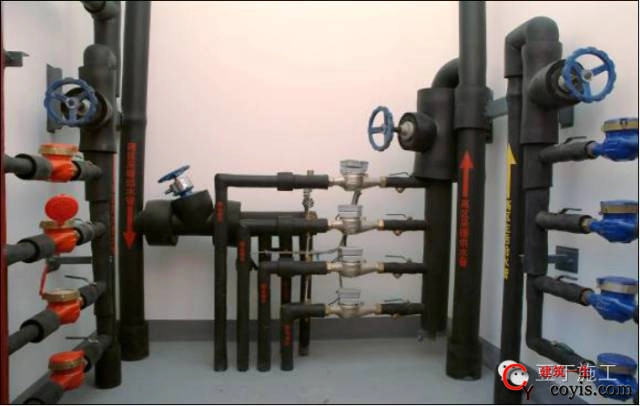

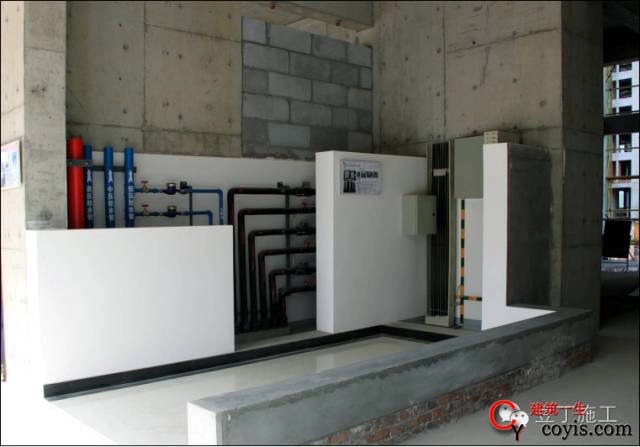

管道井内安装效果

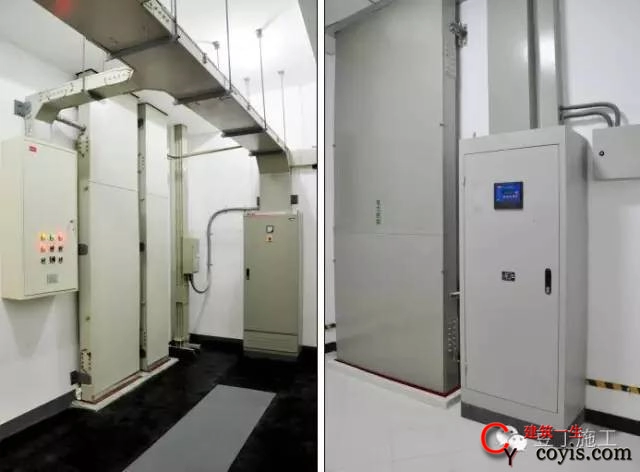

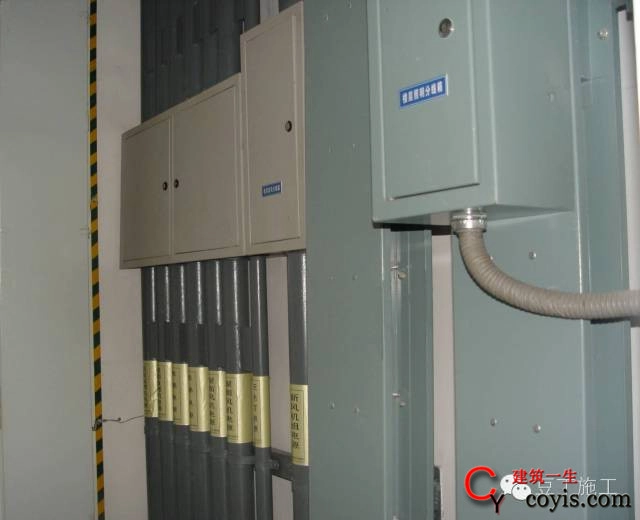

电井内排列安装效果

二、几种根部处理

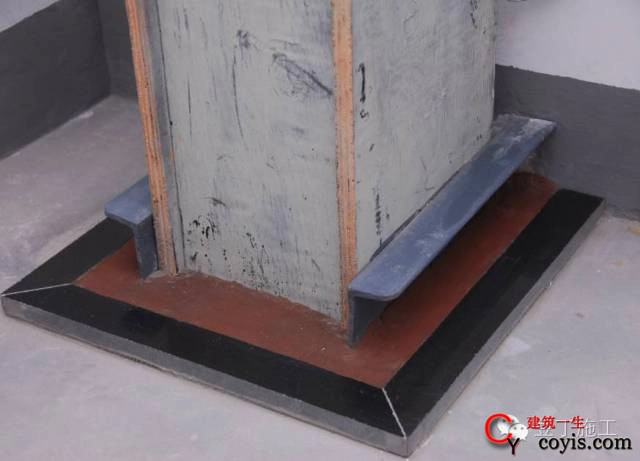

1、电井内桥架、母线穿楼板收口

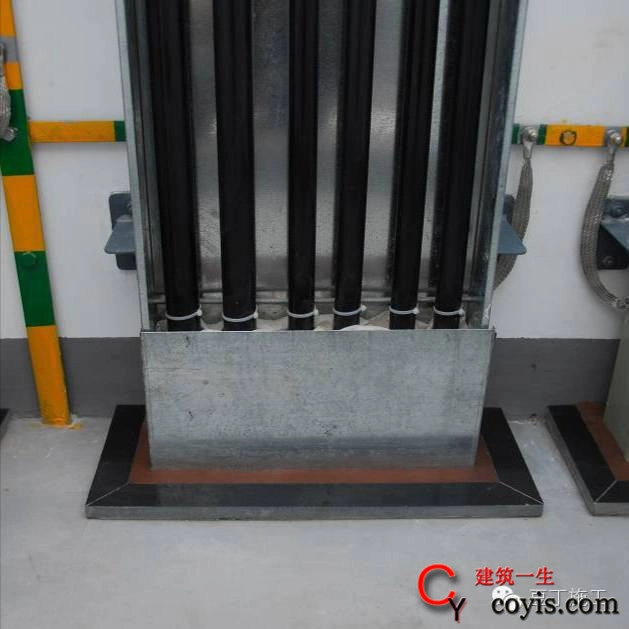

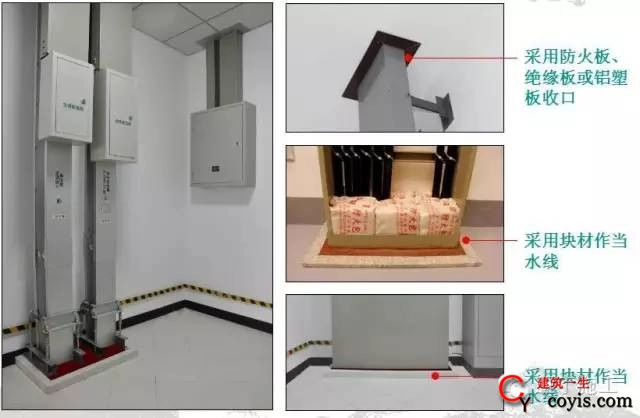

电井内桥架、母线穿楼板收口样板

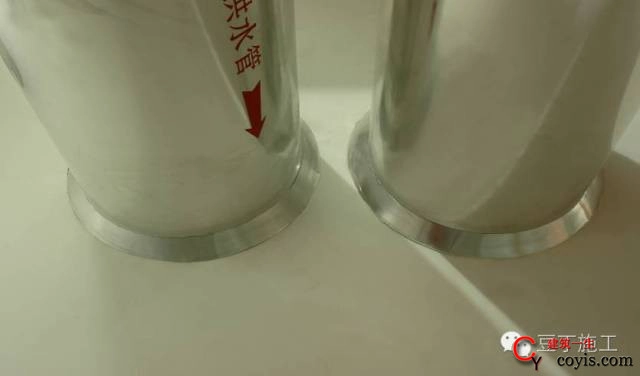

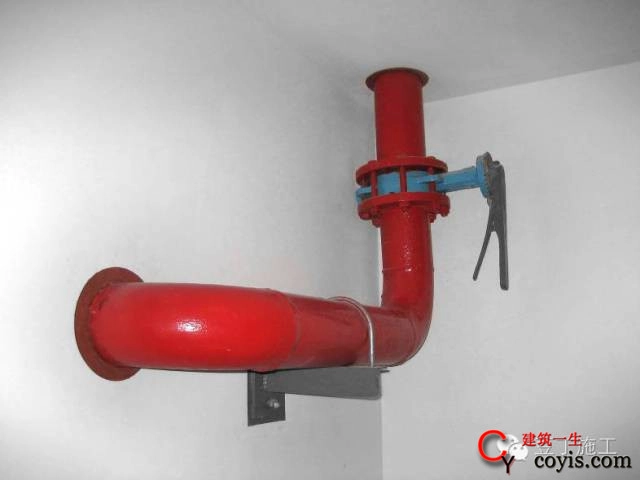

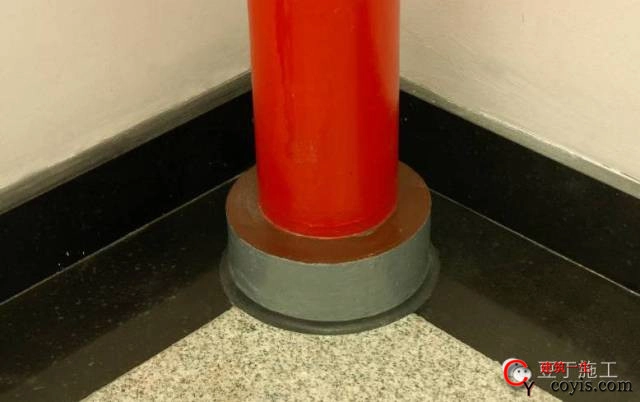

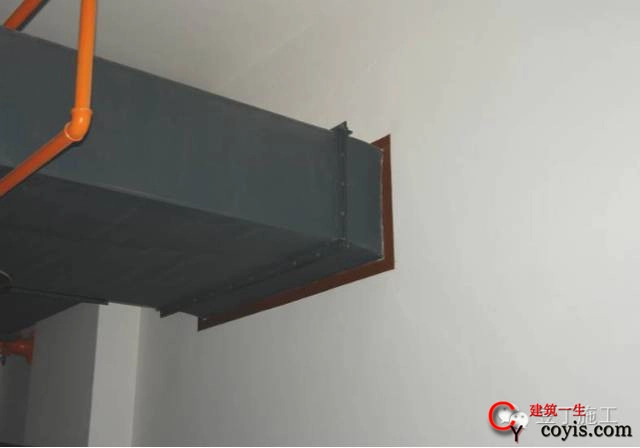

2、管道穿墙、板根部收口

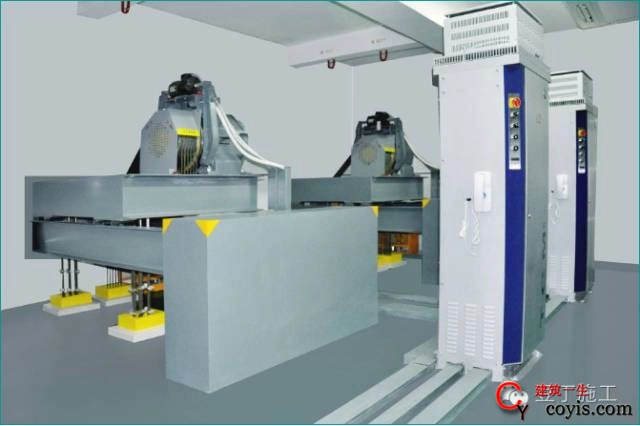

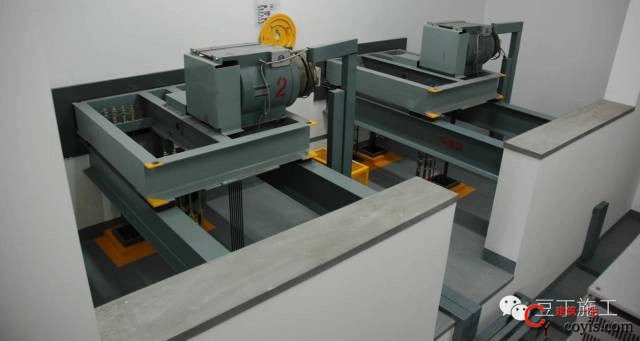

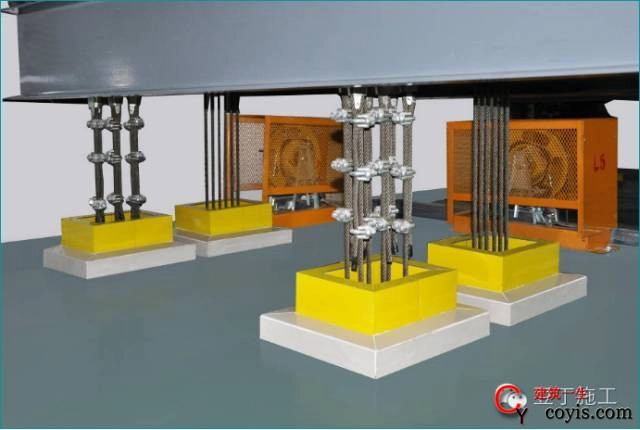

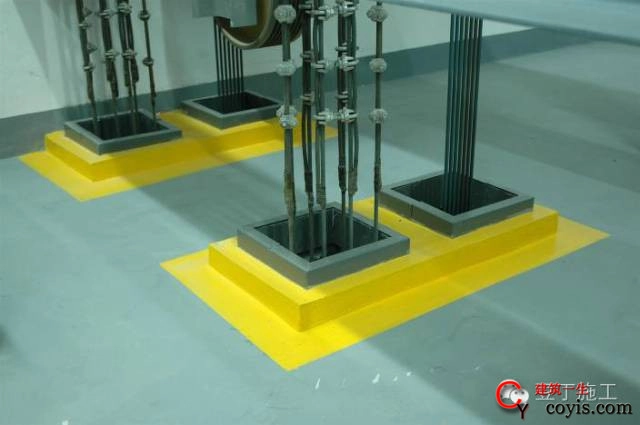

3、电梯机房内洞口收口



三、几种沟类创优细部做法

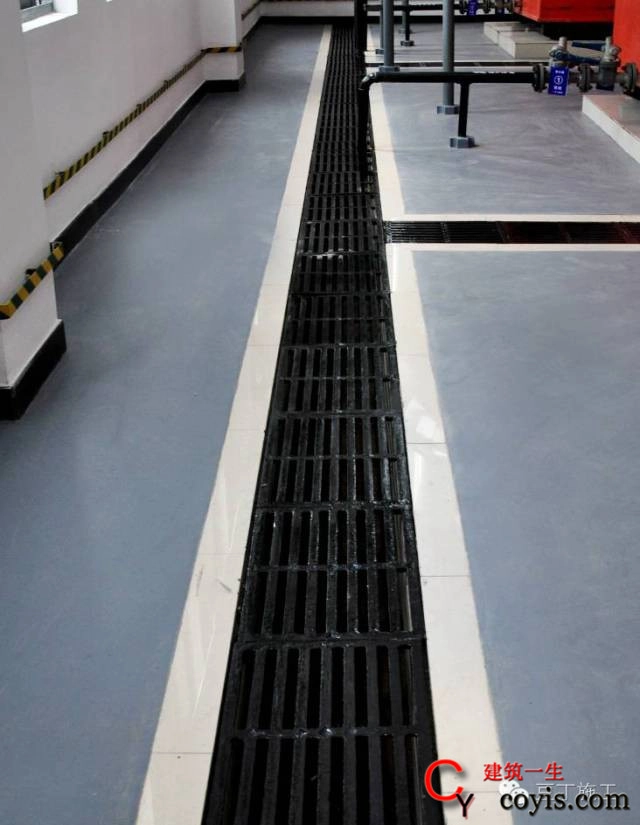

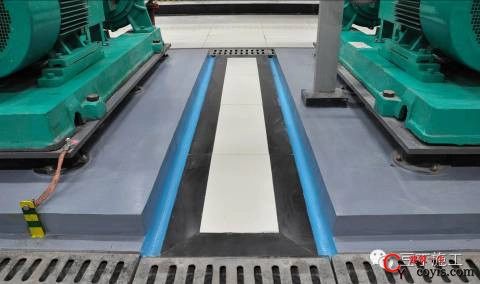

设备房排水沟、水泵四周排水沟样板

样板做法

工程实景

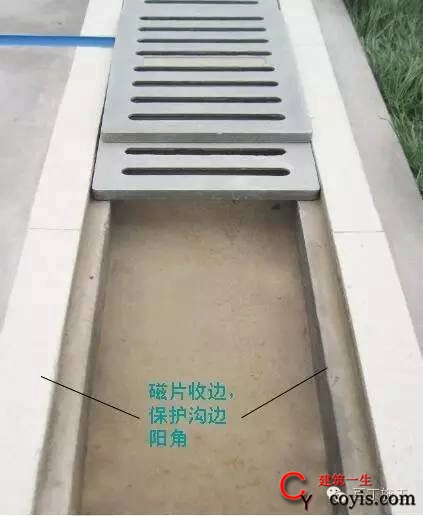

设备房如采用细混土作为面层，为保护主排水沟沟边阳角在使用中不被破损，可采用施工中块材边角料进行施工过渡。排水沟周边块材先冲筋施工，再进行地面砼面层施工，确保块材与混凝土间无缝。

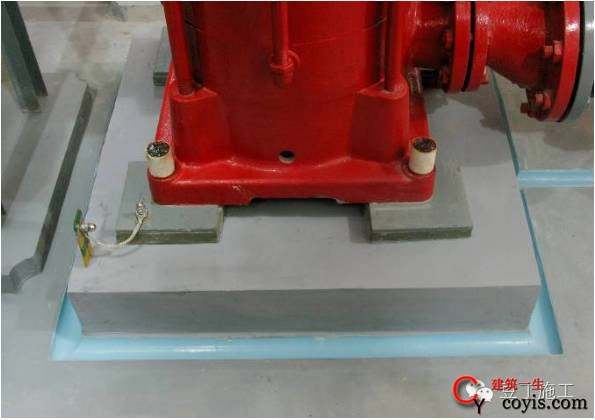

设备四周排水沟做法

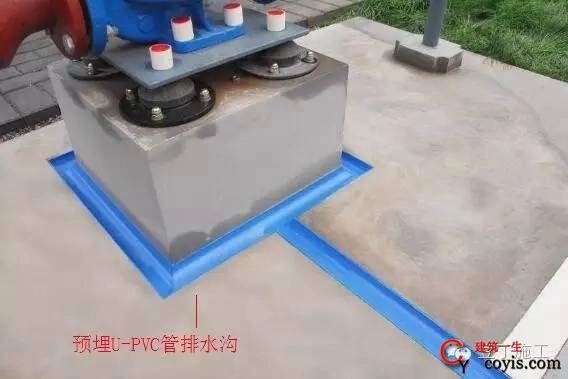

设备四周U-PVC排水沟先冲筋埋设，再进行地面面层施工。 U-PVC管预埋时与混凝土接触面必须预先打磨，确保施工后不空鼓。

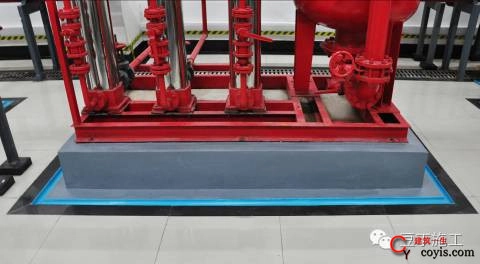

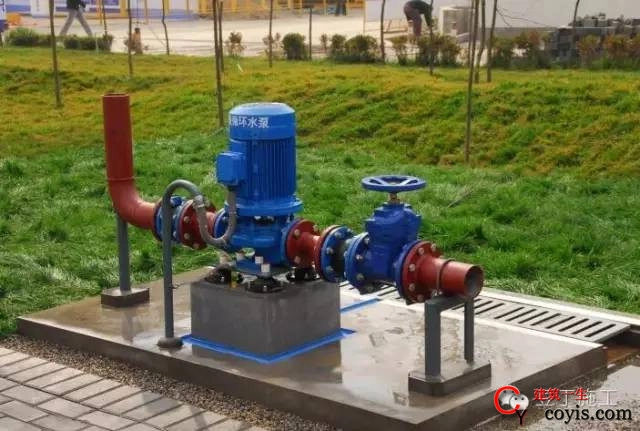

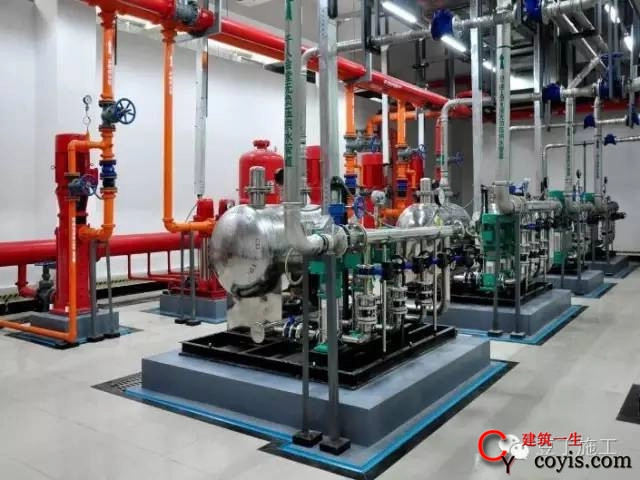

设备房应用整体效果

设备房应用整体效果

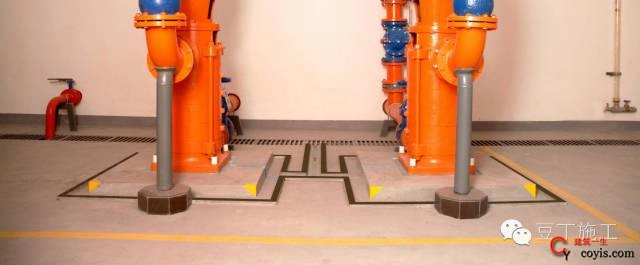

设备四周地上采用石材或面砖施工的小排水沟。

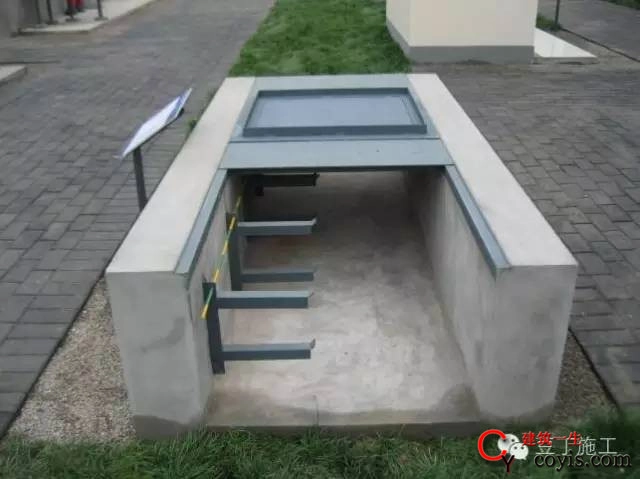

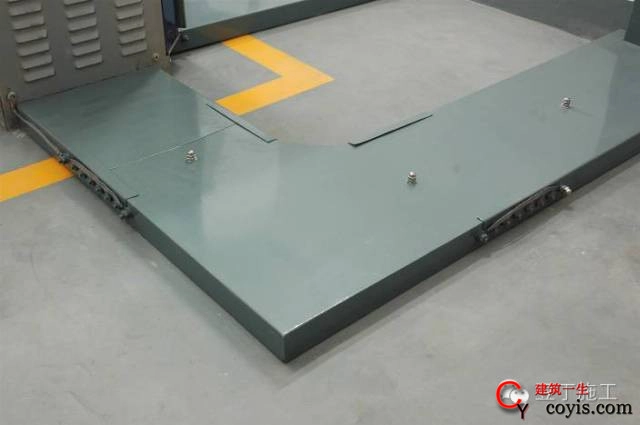

电缆沟样板

问题：

1、以往按图集电缆沟施工时，花纹盖板安装后高出配电室地面，存在高地差。

2、盖板与地面平齐施工时，采用水泥砂浆阳角收口，易破碎，存在破损严重。

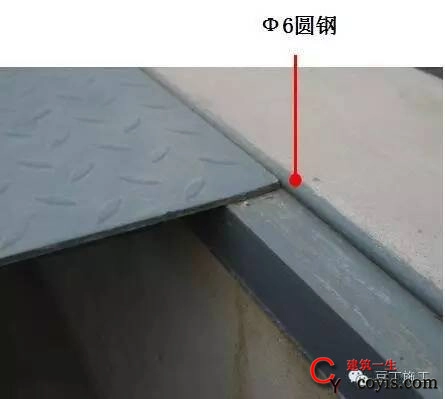

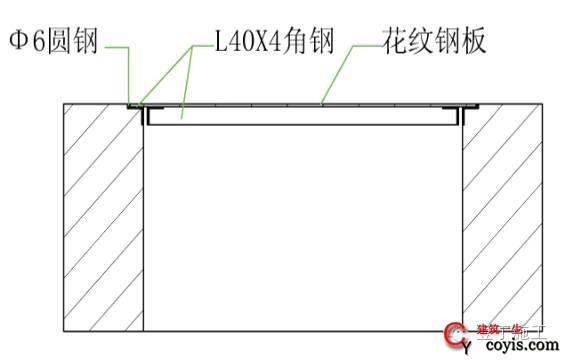

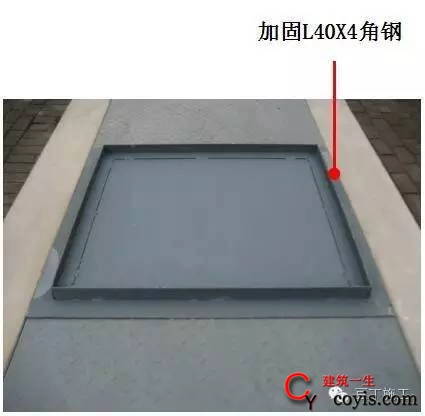

改进策划做法： 为避免地沟花纹盖板铺设后与地面造成不平，宜在电缆沟侧面埋设角钢时内侧面焊接Φ6圆钢，地面面层与圆钢上部平齐。角钢与圆钢焊接时应采用地面侧单面焊，双面焊易引起盖板铺设不平整。
