桥架穿楼板防火封堵怎么做？看个实例

来源：建筑工程鲁班联盟

如有侵权，请联系删除

竖井电缆桥架穿楼板防火封堵

实例图解

做法示例

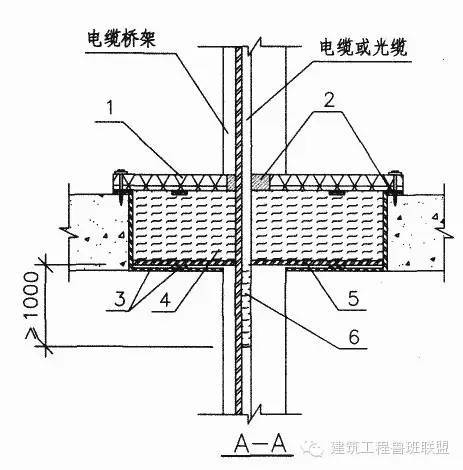

图1 电缆桥架穿楼板防火板封堵

1-耐火隔板 2-防火堵料（防火泥） 3-支架 4-矿棉或玻璃纤维 5-耐火板或钢板 6-防火涂料

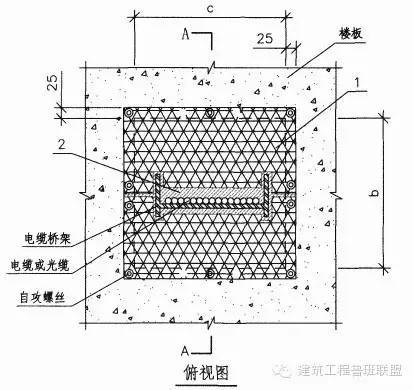

图2 俯视图

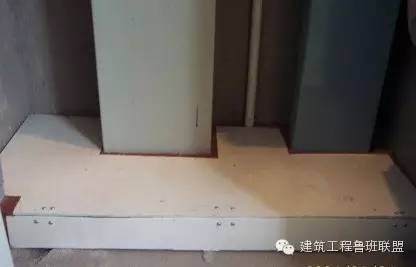

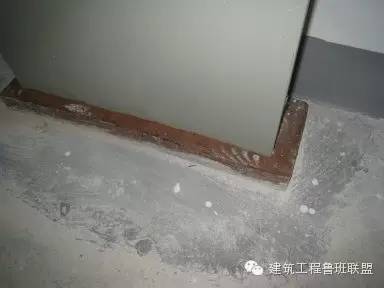

图3 桥架外防火效果

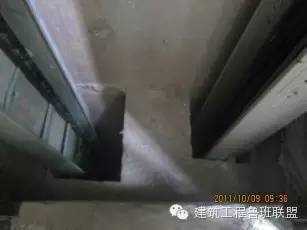

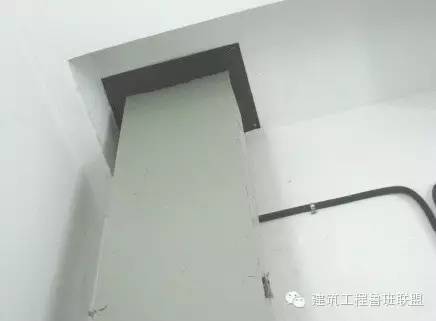

图4 桥架顶板防火效果

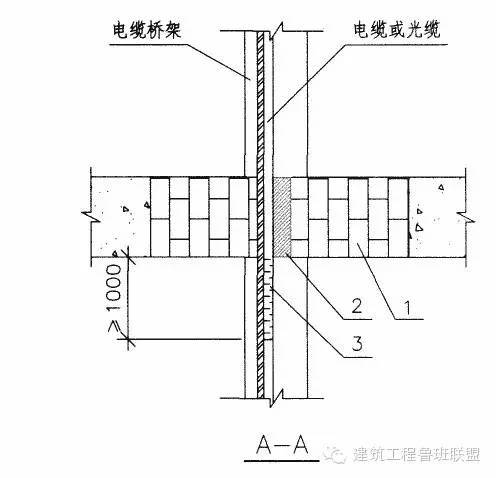

图5 电缆竖井无机堵料防火封堵

1-轻质膨胀型有机防火堵料（防火包） 2-柔性有机防火堵料（防火泥） 3-防火涂料

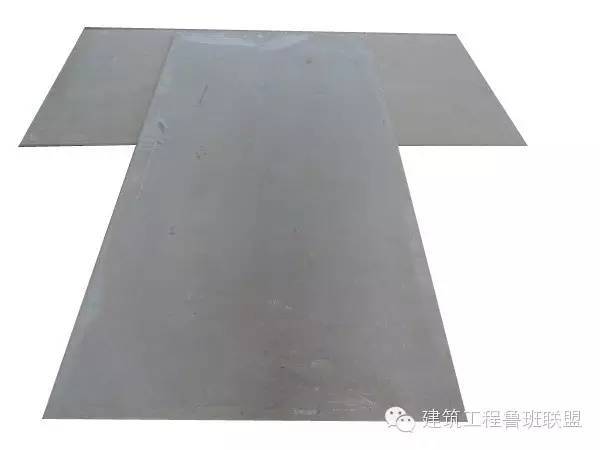

图6 防火板材料的耐火等级应达到一级

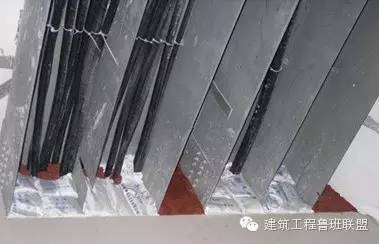

图7 桥架内部防火效果（1）

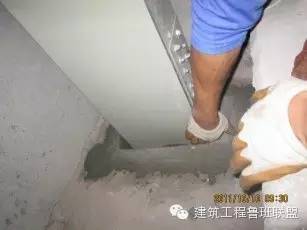

图8 桥架内部防火效果（2）

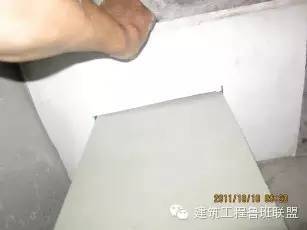

基本要求

1、本办法仅电缆桥架穿楼板的防火封堵做法推荐。

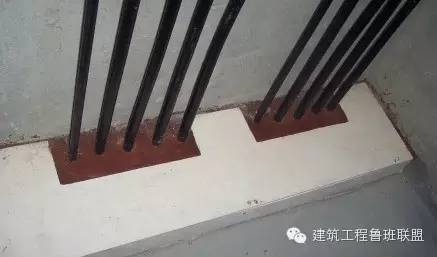

2、其他部位孔洞宜设置防火封堵有：

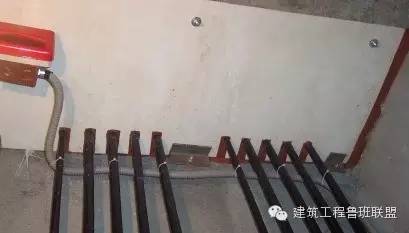

电缆由室外进入室内入口处；电缆进出竖井的出入口处；电缆引至电气柜、盘或控制屏、台的开孔部位；电缆穿隔墙、楼板的孔洞处；主控制室或配电室与电缆夹层之间；跨越防火分区以及竖井跨越楼层的电线管两端管口处；其他需要设置的地方。

3、电缆及绝缘电线穿钢管布线时，应在楼层间预埋钢管，布线后应在两端钢管管口空隙用防火堵料隔离。

4、耐火隔板采用矿棉半硬板（Ef-85 型耐火隔板）或6mm及以上钢板。

5、上下防火板夹层空间内可用岩棉或阻火包填塞，防火板间隙用防火泥封堵。

6、桥架孔洞边设置1.5MM 厚钢板做方形套管，套管高度为高出地面3CM，或设置一圈3CM 高2CM厚的素混凝土阻水圈。

7、桥架内部也应用防火材料上下层隔离。电缆穿套管过防火封堵层，套管端口用防火泥填塞。桥架内部可设支架上布防火板或将下层防火板加工成图（15）形状，内塞防火包如图（7）。

8、母线穿楼板防火封堵做法可参照桥架防火封堵工艺。

9、桥架盖板要求穿楼板处应断开。

专用防火封堵材料

做法示例

1、防火包/阻火包性能指标

外观、松散密度、耐水性、耐油性、抗压强度、抗跌落性、耐火性能

包体完整无破损 0.6×103kg/m3 ≥3d R≥0.05Mpa 一级防火封堵材料耐火极限≥180min

2、防火泥性能指标

外观	密度	耐水性	耐油性	腐蚀性	耐火性能
塑性固体，具有一定柔韧性	≦2.0×103Kg/m3	≧3d，无溶胀	≧3d，无溶胀	≧7d	一级防火封堵材料耐火极限≧180min

3、防火材料耐火等级为三级

一级≥180min＞二级≥120min＞三级≥90min

图9 阻火包

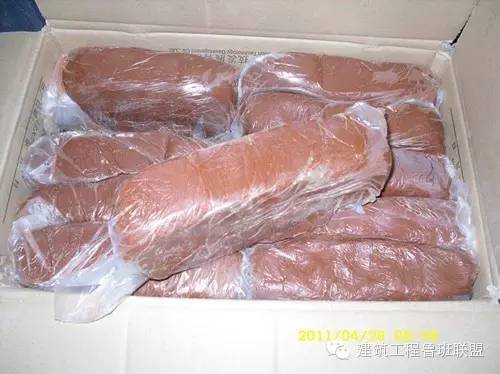

图10 防火泥

施工方法

1、阻火包：电缆竖井，用阻火网、防火隔板或铁板做支垫，将防火包，阻火包平铺于垫上，垒成隔层，电缆隧道和电缆沟根据国内电缆隧道和电缆竖井的有关间距规定，在需要设置隔墙处，将防火包，阻火包垒成防火墙即可。必要时可用角钢做成支架以方便封堵。

2、防火泥：

（1）将有机防火堵料取出揉成团状，若气温过低，可将堵料连同包装置于40-70 摄氏度的温水中加热再进行操作。

（2）需封堵的孔洞，封堵前需要清扫干净。

（3）将堵料均匀地铺、嵌、填于孔洞缝隙中，对于较大的孔洞，可先用防火网作骨架，以增加强度。

施工过程图片示意

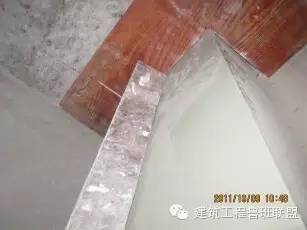

图11 孔洞边收齐

图12 大孔洞用楼板同标号砼修补

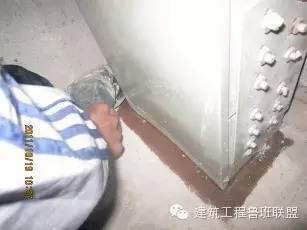

图13 防火泥封堵

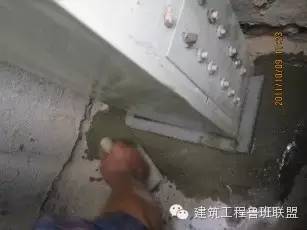

图14 防火泥刮平

基本要求

1、桥架吊线安装、固定牢固。桥架前后左右预留10-15mm空隙，余采用与楼板同耐火强度的砼补洞。

2、测量孔洞尺寸，按孔洞尺寸准备角钢和防火板，四周至少多出25mm。

3、在楼板下方用膨胀螺栓固定防火板。

4、在防火板上填塞防火包或速固型无机防火堵料。

5、在楼板和防火堵料上面再安装一块防火板。

6、在电缆与防火板缝隙内填塞防火堵料（防火泥）。

7、采用速固型防火堵料时，可取消上侧的防火板。

8、桥架内下层防火板上填塞阻火包，与楼板齐，中间填塞防火堵料，上层防火板与电缆间的缝隙用防火泥密封。

过程做法细节展示

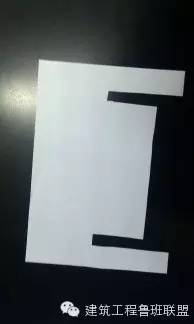

图15 防火板加工

图16 支模板

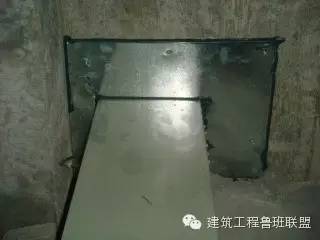

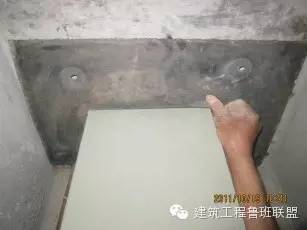

图17 下防火板安装

图18 下防火板收边

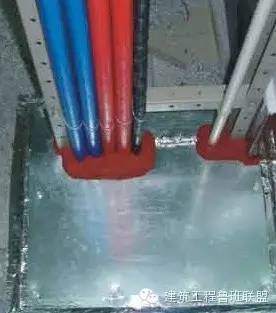

图19 上部收口细部效果（套管加防火泥）

图20 电缆加防火板下收口

图21 上部收口细部效果图（防火板加防火泥）
