人工挖孔灌注桩施工记录

我的下一个项目的基础就是人孔挖孔灌注桩。前期找了点资料,将相关的只是复习了一次,以便更好的对下面的工程进行监理:

这是桩基的CAD图,由于版权的原因我只能截个图了

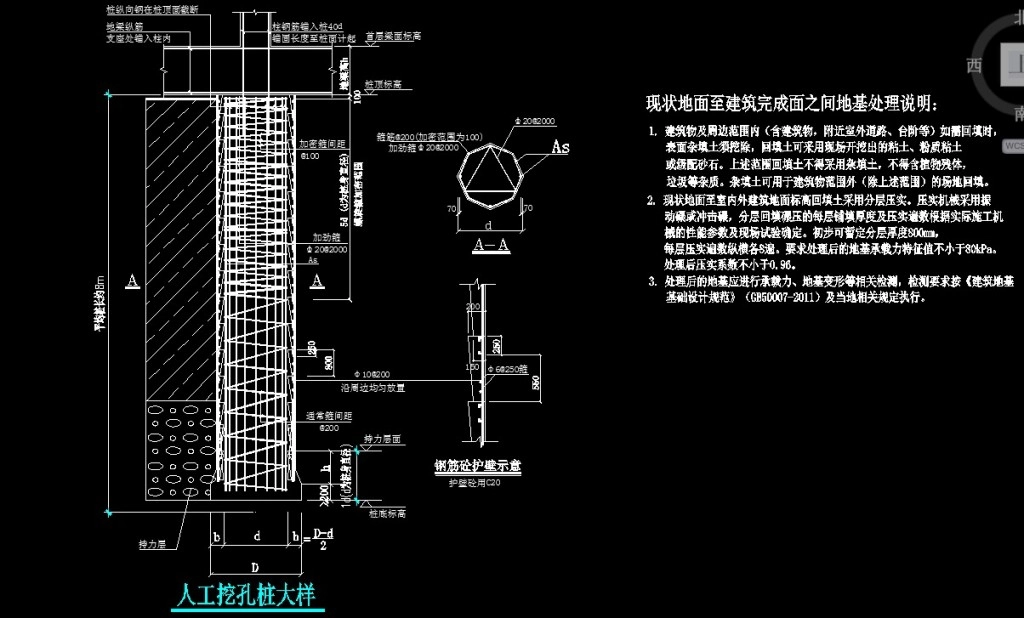

人工挖孔灌注桩CAD图纸

人工挖孔灌注桩CAD图纸

优缺点

人工挖孔灌注桩是一种通过人工开挖而形成井筒的灌注桩成孔工艺,适用于旱地或少水且较密实的土质或岩石地层,因其占施工用场地少、成本较低、工艺简单、易于控制质量且施工时不易产生污染等优点而广泛应用于桥梁桩基工程的施工中。

施工工艺及验收规范

  1. 施工工艺:    【2005最新 建筑工程施工质量验收标准规范】(密码:4254)第二篇——第三章——第二节——五、大口径桩工程  或  【人工挖孔灌注桩施工方案】  密码:5226
  2. 验收规范:   B 建筑地基基础工程施工质量验收规范(GB50202-2002   密码:2949

施工过程记录

现在这个单体的桩基础快结束了(只剩下桩基检测了,等检测后我会将相关资料上传的),我现在就用图片的形式来说一下人工挖孔灌注桩的一般施工工序吧,有不对的希望大家指出。

桩的定位,及定位点(及桩位)的处理

桩位定位

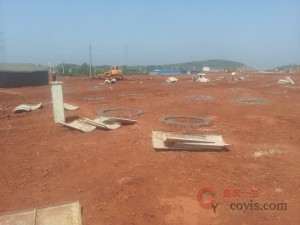

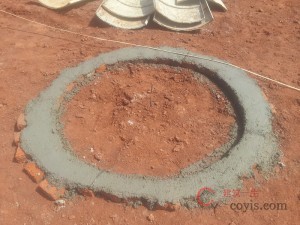

桩位定位及桩位定位点的处理

桩位定位

桩位定位及桩位定位点的处理

桩基开挖及护臂施工

桩基开挖及护臂施工

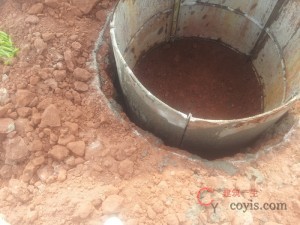

桩基开挖及护臂施工,此图中存在问题为的护臂厚度不符合设计要求

桩基开挖及护臂施工

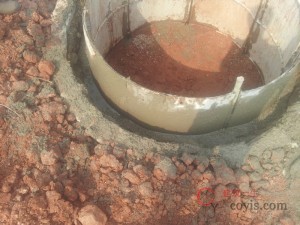

桩基开挖及护臂施工,此图中存在问题为的护臂没有插入钢筋.

上下节护臂施工

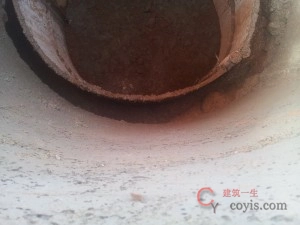

上下节护臂施工示意图

桩基钢筋笼制作

在桩基开挖完成,达到设计要求深度后就要根据桩身长度来制作装的钢筋笼

灌注桩钢筋笼

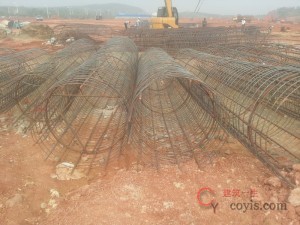

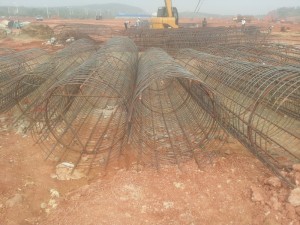

混凝土灌注桩钢筋笼,制作。此图存在问题,钢筋龙制作场地未硬化,易对钢筋造成污染;右侧钢筋笼内支撑未焊

钢筋笼下放

钢筋笼下放

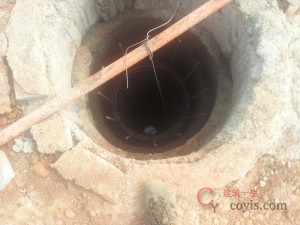

桩基钢筋笼下放,此图存在问题为:钢筋笼保护层未安装

柱筋定位、超声波检测管安装

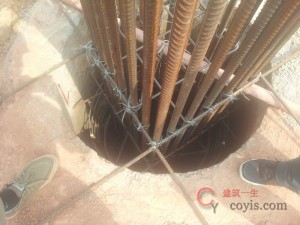

柱钢件定位

柱钢件定位

超声波检测管安装

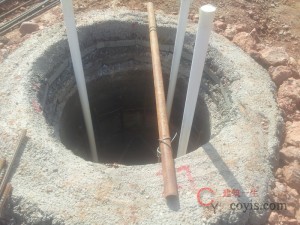

超声波检测管安装

超声波检测管安装及柱定位

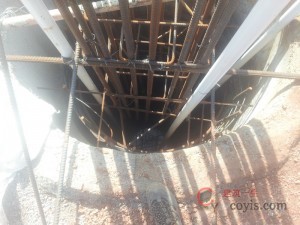

超声波检测管安装及柱定位,此图存在问题为:井底积水较多。由于地下水位较浅,只有在混凝土浇筑时将积水抽尽

桩身混凝土浇筑

桩身混凝土浇筑

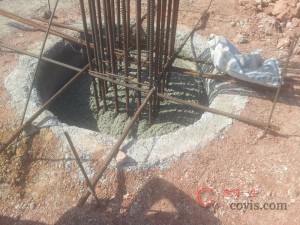

桩身混凝土浇筑,此图存在问题:等待振捣

破桩头

对桩头出的混凝土浮浆进行剔除

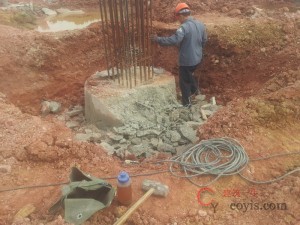

破桩头

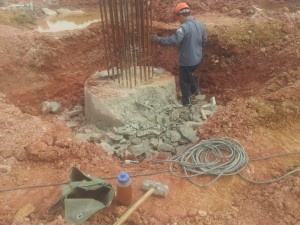

对桩头出的混凝土浮浆进行剔除
