本技术交底适用于一般砖混、外砌内模、有抗震构造柱的砖墙砌筑工程。
1．材料要求
（1）砖：品种、强度等级必须符合设计要求，并有出厂合格证或试验单。清水墙的砖应色泽均匀，边角整齐。
（2）水泥：品种与标号应根据砌体部位及所处环境选择，一般宜采用325号普通硅酸盐水泥或矿渣硅酸盐水泥。
（3）砂子：中砂，配制M5以下砂浆所用砂子的含泥量不超过10％。M5及其以上砂浆的砂子含泥量不超过5％，使用前用5mm孔径的筛子过筛。
（4）掺合料：白灰膏熟化时间不少于7d，严禁使用脱水硬化和冻结的石灰膏。
（5）其它材料：木砖应刷防腐剂；墙体拉结钢筋及预埋件等。
2．主要机具
应备有搅拌机、手推车、磅秤、垂直运输设备，大铲、刨锛、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖夹子、笤帚等。
3．作业条件
（1）完成室外及房心回填土，安装好暖气盖板。
（2）办完地基、基础工程隐检手续。
（3）按标高抹好水泥砂浆防潮层。
（4）弹好墙身线、轴线，根据现场砖的实际规格尺寸，再弹出门窗洞口位置线，经验线符合设计图纸的尺寸要求，办完预检手续。
（5）按标高立好皮数杆，皮数杆的间距以15～20m为宜。
（6）砂浆由试验室做好试配，准备好试模。
4．操作工艺
工艺流程：
作业准备 → 砖浇水 → 砂浆搅拌 → 砌砖墙 → 验收
（1）砖浇水：粘土砖必须在砌筑前一天浇水湿润，一般以水浸入砖四边1．5cm为宜，含水率为10～15％，常温施工不得用干砖上墙；雨季不得使用含水率达到饱和状态的砖砌墙；冬期浇水有困难，则必须适当增大砂浆稠度。
（2）砂浆搅拌：砂浆配合比应采用重量比，计量精度水泥为±2％，砂灰膏控制在±5％以内。宜用机械搅拌，搅拌时间不少于1．5min。
（3）砌砖墙：
1）组砌方法：砌体一般采用一顺一丁（满丁满条）梅花丁或三顺一丁砌法。不采用五顺一丁砌法，砖柱不得采用先砌四周后填心的包心砌法。
2）排砖撂底（干摆砖）：一般外墙第一层砖撂底时，两山墙排丁砖，前后纵墙排条砖。根据弹好门窗洞口位置线。认真核对窗间墙、垛尺寸长度是否符合排砖模数。如不符合模数时，可将门窗口的位置左右移动。若有破活，七分头或丁砖应排在窗口中间，附墙垛或其它不明显部位。移动门窗口位置时，应注意暖卫主管及门窗口开启时不受影响。另外在排砖时还要考虑在门窗口上边的砖墙合拢时也不出现破活。所以排砖时必须有个全盘考虑。即前后檐墙排每一皮砖时，要考虑甩窗口后砌条砖，窗角上必须是七分头才是好活。
3）选砖：砌清水墙应选择棱角整齐，无弯曲、裂纹、颜色均匀、规格基本一致的砖。敲击时声音响亮，焙烧过火变色、变形的砖可用在基础及不影响外观的内墙上。
4）盘角：砌砖前应先盘角，每次盘角不要超过五层，新盘的大角，及时进行吊靠，如有偏差要及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小使水平灰缝均匀一致。大角盘好后再复查一次，平整和垂直完全符合要求后才可以挂线砌墙。
5）挂线：砌筑一砖半墙必须双面挂线，如果长墙几个人使用一根通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；砌一砖厚混水墙时宜采用外手挂线，可以照顾砖墙两面平整，为控制抹灰厚度奠定基础。
6）砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法，即满铺满挤操作法。砌砖时砖要放平，里手高，墙面就要张；里手低，墙面就要背。砌砖一定要跟线，“上跟线、下跟棱，左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm也不应大于12mm。为保证清水墙面立缝垂直、不游丁走缝，当砌完一步架高时，宜每隔2m左右水平间距在丁砖立楞位置弹两道垂直立线，以分段控制游丁走缝。在操作过程中，要认真进行自检，如出现有偏差，应随时纠正，严禁事后砸墙。清水墙不允许有三分头，不得在上部任意变活、乱缝。砌筑砂浆应随搅拌随使用，水泥砂浆必须在3h内用完，水泥混合砂浆必须在4h内用完，不得使用过夜砂浆，砌清水墙应随砌随划缝，划缝深度为8～10mm，深浅一致，清扫干净，混水墙应随砌随将舌头灰刮尽。
7）留槎：外墙转角处应同时砌筑。内外墙交接处必须留斜槎，槎子长度不应小于墙体高度的2/3，槎子必须平直，通顺。分段位置应在变形缝或门窗口角处。隔墙与墙或柱子同时砌筑时可留阳槎加预埋拉结筋。沉墙每50cm预留φ6钢筋2根，其埋入长度从墙的留槎处算起每边均不小于50cm，末端应加90度弯钩。隔墙顶应用立砖斜砌挤紧。
8）木砖、预留孔洞和墙体拉结筋：木砖预埋时应小头在外，大头在内，数量按洞口高度决定。洞口高在1．2m以内，每边放2块，高1．2～2m每边放3块；高2～3m每边放4块。预埋砖的部位一般在洞口上下边四皮砖，中间均匀分布。木砖要提前做好防腐处理。钢门窗安装的预留孔，硬架支模，暖卫管道均应按设计预留，不得事后剔凿。墙体抗震拉结筋的位置、钢筋规格、数量、间距长度、弯钩等均应按设计要求留置，不应错放、漏放。
9）安装过梁、梁垫：安装过梁、梁垫时其标高、位置及型号必须准确，坐灰饱满，如坐灰厚度超过2cm时要用豆石混凝土铺垫，过梁安装时两端支承点的长度应一致。
10）构造柱做法：凡设有构造柱的结构工程，在砌砖前，先根据设计图纸将构造柱位置进行弹线，并把构造柱插筋处理顺直。砌砖墙时与构造柱联结处砌成马牙槎，每一个马牙槎沿高度方向的尺寸不宜超过30cm（即五皮砖）。
砖墙与构造柱之间应沿墙高每50cm设置2φ6水平拉结钢筋连接，每边伸入墙内不应少于1m。
（4）冬期施工：在预计连续10d内平均气温低于＋5℃或当日最低温度低于－3℃时，即进入冬期施工。冬期使用的砖要求在砌筑前清除冰霜，水泥宜用普通硅酸盐水泥，灰膏要防冻，如已受冻要融化后方能使用。砂中不得含有大于1cm的冻块，材料加热时，砂加热温度不超过40℃，水加热不超过80℃。砖正温时适当浇水，负温即要停止，可适当增大砂浆稠度。冬期不应使用无水泥砂浆，砂浆中掺盐时，应用波美比重计检查盐溶液浓度。但对绝缘、保温或装饰有特殊要求的工程不得掺盐；砂浆使用温度不应低于＋5℃，掺盐量应符合冬施方案的规定。采用掺盐砂浆砌筑时，砌体中的钢筋应预先作防腐处理，涂防锈漆两道。
5．质量标准
（1）保证项目：
1）砖的品种、强度等级必须符合设计要求。
2）砂浆品种及强度应符合设计要求。同品种、同强度等级砂浆各组试块的平均强度不小于fm．K（设计要求砂浆抗压强度试块标准养护28d即抗压强度）；任意一组试块的强度不小于０．75fm．K。
3）砌体砂浆必须密实饱满，实心砖砌体水平灰缝的砂浆饱满度不小于80％。
４）外墙转角处严禁留直槎，其他临时间断处留槎做法必须符合施工规范的规定。
（2）基本项目；
1）砌体上下错缝，砖柱、垛无包心砌法；窗间墙及清水墙面无通缝；混水墙每间（处）无4皮砖的通缝（通缝指上下二皮砖搭接长度小于25mm）。
2）砖砌体接槎处灰浆密实，缝、砖平直，每处接槎部位水平灰缝厚度小于5mm或透亮的缺陷不超过5个。
3）预埋拉筋的数量、长度均符合设计要求和施工规范规定，留置间距偏差不超过一皮砖。
4）构造柱留置正确，大马牙槎先退后进；上下顺直；残留砂浆清理干净。
5）清水墙组砌正确，竖缝通顺，刮缝深度适宜、一致，楞角整齐，墙面清洁美观。
（3）允许偏差项目；见表2－34。
砖墙砌筑允许偏差 表2－34
| 项次 | 项目 | 允许偏差（mm） | 检查方法 | ||
| 1 | 轴线位置偏移 | 10 | 用经纬仪或拉线和尺量检查 | ||
| 2 | 基础和墙砌体顶面标高 | ±15 | 用水准仪和尺量检查 | ||
| 3 | 垂直度 | 每层 | 5 | 用2m托线板检查
用经纬仪或吊线和尺量检查 |
|
| 全高 | ≤10m | 10 | |||
| ＞10m | 20 | ||||
| 4 | 表面平整度 | 清水墙、柱 | 5 | 用2m靠尺和楔形塞尺检查 | |
| 混水墙、柱 | 8 | ||||
| 5 | 水平灰缝
平直度 |
清水墙 | 7 | 拉10m线和尺量检查 | |
| 混水墙 | 10 | ||||
| 6 | 水平灰缝厚度（10皮砖累计数） | ＋8 | 与皮数杆比较尺量检查 | ||
| 7 | 清水墙面游丁走缝 | 20 | 吊线和尺量检查，以底层第一皮砖为准 | ||
| 8 | 门窗洞口
（后塞口） |
宽度 | ＋5 | 尺量检查 | |
| 门口高度 | ＋15－5 | ||||
| 9 | 预留构造柱载面 | ±10 | 尺量检查 | ||
| 10 | 外墙上下窗口偏移 | 20 | 用经纬仪或吊线检查以底层窗口为准 | ||
6．成品保护
（1）墙体拉结筋，抗震构造柱钢筋，大模板混凝土墙体钢筋及各种预埋件、暖卫、电气管线等，均应注意保护，不得任意拆改或损坏。
（2）砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面。
（3）在吊放平台脚手架或安装大模板时，指挥人员和吊车司机要认真指挥和操作，防止碰撞刚砌好的砖墙。
（4）在高车架进料口周围，应用塑料薄膜或木板等遮盖，保持墙面洁净。
（5）尚未安装楼板或层面板的墙和柱，当可能遇到大风时，应采取临时支撑等措施，以保证施工中的稳定性。
7．应注意的质量问题
（1）基础墙与墙错台：基础砖撂底要正确，收退大方角两边要相等，退到墙身之前要检查轴线和边线是否正确，如偏差较小可在基础部位纠正，不得在防潮层以上退台或出沿。
（2）清水墙游丁走缝：排砖时必须把立缝排匀，砌完一步架高度，每隔2m间距在丁砖立楞处用托线板吊直弹线，三步架往上继续吊直弹粉线，由底往上所有七分头的长度应保持一致，上层分窗口位置时必须同下窗口保持垂直。
（3）灰缝大小不匀：立皮杆要保证标高一致，盘角时灰缝要掌握均匀，砌砖时小线要拉紧，防止一层线松，一层线紧。
（4）窗口上部立缝变活：清水墙排砖时，为了使窗间墙、垛排成好活，把破活排在中间位置，在砌过梁上第一行砖时，不得随意变动破活位置。
（5）砖墙鼓胀：外砖内模墙体砌筑时，在窗间墙上，抗震柱两边分上中下留出6×12cm通孔，抗震柱外墙面垫5cm厚木板，用花篮螺栓与大模板连接牢固，混凝土要分层浇灌，振捣棒不可直接触及外墙。搂层圈梁外三皮12cm砖墙也应认真加固。如在振捣时发现砖墙已鼓胀，则应及时拆掉重砌。
（6）混水墙粗糙：舌头灰未刮尽，半头砖集中使用造成通缝；一砖厚墙背面偏差较大；砖墙错层造成螺丝墙。半头砖要分散使用在较大的墙体上，首层或楼层的第一皮砖要查对皮数杆的标高及层高，防止到顶砌成螺丝墙，一砖厚墙采用外手挂线。
（7）构造柱砌筑不符合要求：构造柱砖墙应砌成大马牙槎，设置好拉结筋从柱脚开始应先退后进，当齿深12cm时上口一皮进6cm，再上一皮进12cm，以保证混凝土浇灌上角密实。构造柱内的落地灰、砖渣杂物应清理干净防止夹渣。
Word版 下载地址
本文附件下载地址
验证码获取教程（如您不知如何操作，请点击）
相关文章
- 砌体结构之砂浆和灌孔混凝土3.3——解读《GB55007-2021砌体结构通用规范》
- 砌体结构之块体材料3.2——解读《GB55007-2021砌体结构通用规范》

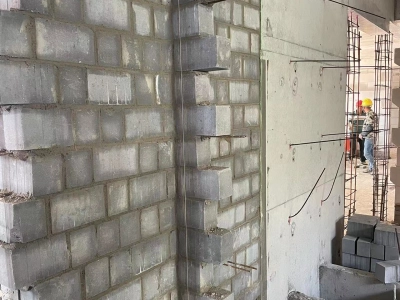

- 砌体结构材料3.1——解读《GB55007-2021砌体结构通用规范》
- 解读《GB55007-2021砌体结构通用规范》中砌体结构检测、验收相关规定

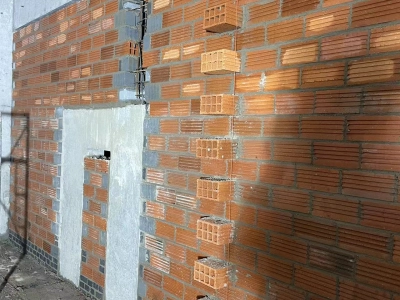

- 解读《GB55007-2021砌体结构通用规范》中砌体施工相关规定
